CBB60 커패시터를 사용하는 가전제품은 무엇입니까? 전체 가이드

어떤 가전제품이 일반적으로 CBB60을 사용합니까?

직접적인 대답: 는 CBB60 커패시터 물 펌프, 에어컨, 세탁기, 수영장 펌프 및 압축기에 사용되는 단상 AC 모터에서 가장 일반적으로 발견됩니다. 이는 모두 효율적이고 지속적인 작동을 유지하기 위해 실행 커패시터가 필요한 모터 구동 기기입니다. 모터 실행 커패시터 또는 AC 필름 커패시터라고도 알려진 CBB60은 이러한 높은 듀티 사이클, 연속 실행 모터 회로를 위해 특별히 설계되었습니다. 워터 펌프 모터를 교체했거나 HVAC 기술자에게 에어컨 서비스를 요청한 적이 있다면 CBB60 커패시터가 관련되었을 가능성이 높습니다.

범용 전해 커패시터와 달리 CBB60은 폴리프로필렌 필름 유전체를 사용하여 AC 전압을 지속적으로 처리할 수 있습니다. 250VAC 또는 450VAC — 빨리 저하되지 않고. 커패시턴스는 일반적으로 다음과 같습니다. 1~100μF , 가정용 및 경상용 장비에 사용되는 다양한 모터 크기에 적합합니다. 어떤 가전제품이 이 구성 요소에 의존하는지 정확히 이해하면 주택 소유자와 기술자는 오류를 더 빠르게 진단하고 올바른 교체품을 찾는 데 도움이 됩니다.

워터 펌프: CBB60 커패시터의 가장 일반적인 응용 분야

가정용 물 공급, 정원 관개 또는 수영장 순환을 위한 워터 펌프는 CBB60 커패시터의 가장 큰 단일 응용 분야입니다. 이러한 펌프의 단상 유도 모터는 위상 변이 커패시터 없이는 자체 기동할 수 없습니다. CBB60은 시작 권선과 실행 권선 사이에 필요한 위상차를 생성하여 모터가 시작 토크를 발생시키고 연속 작동 중에 안정적인 회전 자기장을 유지할 수 있도록 합니다.

370W ~ 750W 정격의 일반적인 가정용 워터 펌프의 경우 관련 CBB60 커패시터의 정전 용량은 일반적으로 다음과 같습니다. 450VAC에서 8~20μF . 1HP~2HP 정격의 수영장 여과 시스템에 사용되는 것과 같은 대형 펌프에는 커패시터가 필요할 수 있습니다. 범위: 25~50μF . 크기가 작은 커패시터를 사용하면 모터가 과열되어 과도한 전류가 흐릅니다. 크기가 너무 크면 불안정하고 효율성이 떨어집니다.

워터 펌프의 CBB60 고장 징후

• 펌프 모터가 윙윙거리지만 시작되지 않거나 시작이 느립니다.
• 모터는 시동 직후 열 과부하 보호 장치를 작동시킵니다.
• 커패시터 본체의 눈에 띄는 부풀어오름, 균열 또는 누출
• 정격값보다 5% 이상 낮은 측정 정전용량
• 모터가 작동하지만 속도나 출력 압력이 눈에 띄게 감소합니다.

특히 풀 펌프 커패시터는 실외 열, UV 노출 및 습도와 같은 극심한 환경 스트레스에 노출되어 실내 기기 커패시터에 비해 수명이 크게 단축됩니다. 더운 기후에서는 풀 펌프 CBB60 커패시터를 1회마다 교체해야 할 수 있습니다. 3~5년 , 정상 작동 중에도 마찬가지입니다.

에어컨 및 HVAC 시스템

에어컨은 틀림없이 가정에서 CBB60 유형 커패시터를 사용하는 가장 주목받는 애플리케이션입니다. 분할형 에어컨의 압축기 모터와 실외 콘덴서 팬 모터 모두 일반적으로 작동 커패시터가 필요합니다. 많은 장치에서 이중 실행 커패시터는 단일 하우징에서 두 기능을 모두 처리하지만 전기적 특성은 표준 CBB60(AC 정격 폴리프로필렌 필름)과 동일하며 연속 사용용으로 설계되었습니다.

1톤~1.5톤 주거용 분할 에어컨의 경우 압축기 작동 커패시터의 정격은 일반적으로 다음과 같습니다. 370VAC 또는 440VAC에서 35~45μF . 동일한 장치의 팬 모터 커패시터는 일반적으로 더 작습니다. 5~10μF . 창문형 실내 에어컨에서는 단일 CBB60 커패시터가 PSC(Permanent Split Capacitor) 모터의 결합된 시작/실행 기능을 수행하는 경우가 많습니다. 450VAC에서 2~6μF 범위 .

HVAC 기술자는 여름철 에어컨 서비스 문의의 주요 원인 중 하나가 커패시터 고장이라고 보고합니다. 열은 커패시터의 적입니다. 작동 온도가 10°C 상승할 때마다 예상 서비스 수명이 대략 절반으로 줄어듭니다. 환기가 잘 되지 않는 실외 응축기 장치에서는 더운 날 주변 온도가 60°C ~ 70°C를 초과할 수 있습니다. 이는 CBB60의 표준 온도 등급인 85°C 또는 105°C 등급에 따라.

공조 장비의 일반적인 CBB60 커패시터 사양

세탁기 및 회전식 건조기

전 세계 많은 시장에서 여전히 지배적인 설계인 단상 유도 모터가 장착된 탑 로딩 세탁기는 모터 회로의 필수 부분으로 CBB60 커패시터를 사용합니다. 커패시터를 사용하면 모터가 세탁 및 탈수 주기 동안 무거운 드럼 부하에 필요한 토크를 생성할 수 있습니다. 제대로 작동하는 커패시터가 없으면 모터가 완전히 시동되지 않거나 토크가 심하게 감소하여 작동하여 불완전한 회전 주기가 발생하고 세탁물이 젖게 됩니다.

180W~370W 범위의 모터를 갖춘 표준 5kg~7kg 용량의 탑 로딩 세탁기의 경우 CBB60 커패시터의 정격은 일반적으로 다음과 같습니다. 450VAC에서 6~12μF . 더 큰 상용 등급 탑 로더는 최대 커패시터를 사용할 수 있습니다. 20μF . 드럼형(프론트 로딩) 세탁기의 모터 설계는 다양합니다. 많은 최신 프론트 로더는 실행 커패시터가 필요하지 않은 범용 모터 또는 인버터 구동 모터를 사용합니다. 그러나 구형 프론트 로딩 설계와 많은 예산 모델에는 여전히 CBB60과 쌍을 이루는 단상 유도 모터가 통합되어 있습니다.

전기 저항 가열 및 송풍 모터를 갖춘 회전식 건조기도 일반적으로 드럼 모터 및 송풍 팬 모터 회로에 CBB60 커패시터를 사용합니다. 일반적인 통풍형 전기 회전식 건조기에는 2개의 별도 CBB60 커패시터가 있습니다. 하나는 드럼 모터용(보통 3~8μF ) 그리고 하나는 송풍기 모터용(종종 2~5μF ).

세탁기 커패시터가 일찍 고장나는 이유

세탁기 모터는 가전 제품 커패시터 중 가장 까다로운 전기적 스트레스를 경험합니다. 모든 세탁 사이클에는 부하가 있는 경우 여러 번의 시작, 돌입 전류로 인한 전압 스파이크, 회전 단계에서 지속적인 높은 토크 작동이 포함됩니다. 이 애플리케이션의 커패시터는 기계 자체의 진동에 노출되어 시간이 지남에 따라 내부 연결이 약화될 수 있습니다. 실제로 세탁기 CBB60 커패시터는 다음과 같은 어느 곳에서나 지속될 수 있습니다. 5~12세 , 로컬 그리드의 사용 빈도 및 전력 품질에 따라 다릅니다.

압축기 시동 회로가 있는 냉장고 및 냉동고

많은 현대 냉장고는 작동 커패시터 대신 PTC(정온도 계수) 스타터를 사용하지만, 구형 냉장고, 대형 냉동고 및 상업용 냉동 장치의 상당 부분은 계속해서 커패시터 시작 또는 커패시터 작동 압축기 모터를 사용합니다. 이러한 설계에서는 CBB60 커패시터(또는 동일한 기술의 CBB61 플랫 버전)가 영구 실행 커패시터로 사용되거나 전해 시작 커패시터와 함께 사용됩니다.

대형 냉동고(200리터 이상)는 특히 실행 커패시터를 사용할 가능성이 높습니다. 왜냐하면 더 높은 전력의 압축기가 실행 커패시터가 제공하는 효율성 향상의 이점을 누리기 때문입니다. 냉장고 또는 냉동고 작동 커패시터의 일반적인 값은 다음과 같습니다. 250VAC에서 3~15μF . 냉장고 압축기 모터는 커패시터에 비해 더 낮은 전압에서 작동하기 때문에 더 낮은 정격 전압(250VAC 대 펌프 애플리케이션에서 일반적인 450VAC)이 적합합니다.

cbb60 커패시터를 냉장고에서 흔히 볼 수 있는 전해 시작 커패시터와 혼동하지 않는 것이 중요합니다. CBB60은 연속 사용을 위한 필름형 커패시터로, 정상 작동 중에 회로에 남아 있습니다. 이와 대조적으로 전해 시동 커패시터는 모터 시동 중 아주 짧은 순간 동안만 회로에 존재하며 모터가 속도에 도달하면 릴레이 또는 PTC 장치를 통해 연결을 끊어야 합니다.

환기팬, 배기팬, 천장팬

천장 팬, 산업용 배기 팬, 다락 환기 팬 및 레인지 후드 팬은 모두 일반적으로 PSC(영구 분할 커패시터) 구성의 단상 유도 모터를 사용하며 CBB60 커패시터(또는 이와 유사한 변형인 CBB61)는 이 구성을 작동시키는 구성 요소입니다. PSC 모터에서 커패시터는 보조 권선에 영구적으로 연결되어 시동 토크를 생성하고 작동 효율을 유지하는 위상 변이를 생성합니다.

모터 출력이 50W~75W인 표준 천장 팬의 경우 실행 커패시터는 일반적으로 다음과 같습니다. 250VAC에서 2~4μF . 100W ~ 370W 범위의 대형 산업용 배기 팬은 최대 커패시터를 사용할 수 있습니다. 8~12μF . 천장 팬의 속도 제어는 서로 다른 커패시터 값 사이를 전환하여 수행되는 경우가 많습니다. 따라서 일부 천장 팬 모터 하우징에는 저속, 중간 및 고속 설정을 제공하기 위해 서로 다른 값을 갖는 2~3개의 커패시터가 포함되어 있습니다.

CBB61 변형은 기본적으로 CBB60과 동일한 폴리프로필렌 필름 커패시터 기술이지만 CBB60의 원통형 폼 팩터가 아닌 평평한(직사각형) 하우징에 패키징되어 있으므로 여기서 언급할 가치가 있습니다. CBB61은 장착 공간이 평평한 프로파일을 요구하는 천장 팬 및 소형 환기 팬에 더 일반적으로 사용됩니다. 두 유형 모두 동일한 핵심 전기적 특성과 동일한 고장 모드를 공유합니다.

다양한 속도 설정에 대한 천장 팬 커패시터 값

• 고속: 일반적으로 전체 정전 용량 값(예: 4μF)을 사용합니다.
• 중간 속도: 스위칭 또는 탭 권선을 통해 정전용량 감소(예: 3μF 또는 2.5μF)
• 저속: 최소 정전 용량(예: 1.5μF~2μF)

천장 선풍기가 한 가지 속도로만 작동하거나 속도 제어에 응답하지 않는 경우 성능이 저하되거나 단락된 커패시터를 가장 먼저 확인해야 합니다. 이상의 정전 용량 드리프트 ±5% 일반적으로 정격 값이 팬 애플리케이션에서 교체 원인으로 간주됩니다.

기타 가정용 및 경상업용 애플리케이션

위의 주요 가전제품 카테고리 외에도 CBB60 커패시터는 가정 안팎에서 볼 수 있는 놀라울 정도로 다양한 모터 구동 장비에 등장합니다. 이러한 각 응용 분야에는 고유한 일반적인 정전 용량 범위와 전압 요구 사항이 있지만 모두 동일한 기본 요구 사항, 즉 단상 모터 작동을 지원하는 안정적이고 수명이 긴 AC 필름 커패시터를 공유합니다.

• 차고 문 오프너: 일반적인 주거용 차고문 개폐기(정격 350W ~ 750W)의 체인 구동 또는 나사 구동 모터는 종종 CBB60 실행 커패시터를 사용합니다. 250VAC 또는 450VAC에서 범위 5~12μF .
• 공기 압축기: 가정 작업장용 휴대용 및 고정식 단상 공기 압축기는 일반적으로 시동 커패시터(전해)와 실행 커패시터(CBB60)를 모두 사용합니다. 1HP~2HP 압축기의 CBB60 실행 커패시터의 정격은 일반적으로 다음과 같습니다. 20μF to 40µF at 450VAC .
• 수중 펌프: 시추공 펌프 및 수중 배수조 펌프는 일반적으로 연속 침수 인접 듀티 등급의 CBB60 커패시터를 사용합니다. 450VAC에서 10~30μF , 종종 105°C의 더 높은 온도 허용 오차를 갖습니다.
• 제습기: 주거용 제습기의 압축기와 팬 모터는 모두 작동 커패시터를 사용합니다. 값은 단위 크기에 따라 다르지만 종종 370VAC 또는 450VAC에서 2~8μF .
• 열 펌프: 에어컨 설계와 유사하게 히트펌프 실외기는 압축기와 팬 모터 모두에 CBB60과 동등한 작동 커패시터를 사용합니다.
• 온수기 순환 펌프: 태양열 온수기 시스템과 소형 순환 펌프를 갖춘 순환수식 난방 시스템은 일반적으로 정격 CBB60 커패시터를 사용합니다. 250VAC에서 4~10μF .
• 곡물 건조기 및 농업용 팬: 농업 및 곡물 처리에 사용되는 대형 축 팬은 CBB60 커패시터를 사용하는 경우가 많으며 때로는 고전력 3상 시뮬레이션 회로용 커패시터 뱅크에 사용됩니다.

기기에서 CBB60 커패시터를 식별하고 확인하는 방법

위에 나열된 기기를 수리할 때 교체할 올바른 cbb60 커패시터를 식별하려면 기존 구성 요소 라벨에서 정전 용량(μF 단위), 전압 정격(VAC), 때로는 주파수 정격(50Hz 또는 60Hz)의 세 가지 주요 매개변수를 읽어야 합니다. 안전하고 효과적인 작동을 위해서는 이러한 값이 정확히 일치하거나 허용 가능한 허용 오차 범위 내에 있어야 합니다.

교체 커패시터의 정격 전압은 다음과 같아야 합니다. 원본과 같거나 그 이상 — 절대 낮추지 마세요. 450VAC가 필요한 곳에 250VAC 커패시터를 사용하면 절연 파괴, 커패시터 고장 및 화재가 발생할 수 있는 안전 위험이 있습니다. 실제로는 일반적으로 250VAC 애플리케이션에서 450VAC 커패시터를 사용하는 것이 허용됩니다. 더 높은 전압 정격은 커패시턴스 성능에 영향을 주지 않고 추가적인 안전 마진을 제공하기 때문입니다.

CBB60 교체에 대한 정전 용량 허용 오차는 다음 이내로 유지되어야 합니다. 정격값의 ±5% 실행 커패시터 애플리케이션용. 정격 정전 용량을 크게 초과하면 모터가 보조 권선에 과도한 전류를 끌어들이게 됩니다. 현저히 낮아지면 토크와 시동 신뢰성이 감소합니다. 모터 효율이 중요한 압축기 및 펌프 응용 분야의 경우 ±3% 이내로 유지하는 것이 좋습니다.

단계별 커패시터 검증 프로세스

1. 어플라이언스를 전원에서 분리하고 커패시터를 만지기 전에 최소 5분 동안 그대로 두십시오. 일부 커패시터는 전원을 제거한 후에도 위험한 전하를 유지합니다.
2. 취급하기 전에 단자에 연결된 방전 저항기(일반적으로 10kΩ ~ 20kΩ, 5W)를 사용하여 커패시터를 안전하게 방전시키십시오.
3. 정전용량(μF), 전압(VAC) 및 온도 등급은 기존 커패시터 라벨을 읽어보세요.
4. 정전 용량 측정 기능이 있는 디지털 멀티미터를 사용하여 기존 커패시터의 실제 정전 용량을 측정합니다. 정격값과 비교해보세요.
5. 측정된 정전 용량이 정격 값보다 5% 이상 낮거나 커패시터에 물리적 손상(부풀어오르거나 갈라짐, 누출)이 있는 경우 교체하십시오.
6. 원래 전압의 ±5% 이내에서 정격 전압과 정전 용량이 일치하거나 더 높은 교체용 CBB60 커패시터를 선택합니다.
7. 물리적 치수(원통형 CBB60의 직경 및 길이)가 기기의 장착 브래킷 또는 하우징에 맞는지 확인하십시오.

CBB60과 기타 커패시터 유형 비교: 이 특정 구성 요소가 사용되는 이유

기술자와 호기심 많은 주택 소유자 모두의 일반적인 질문은 다음과 같습니다. 왜 특별히 CBB60 커패시터를 사용하고 전해 커패시터나 세라믹 커패시터는 사용하지 않습니까? 대답은 AC 모터 작동 회로의 기본 전기 요구 사항에 있습니다.

전해 커패시터는 극성이 있으므로 AC가 아닌 DC 전압만 안전하게 처리할 수 있습니다. AC 모터 권선에 전해 콘덴서를 연결하면 급속히 파손되어 화재나 폭발 위험이 발생할 수 있습니다. CBB60의 폴리프로필렌 필름 유전체는 무극성이며 내부 저항(ESR)이 매우 낮고 유전 손실이 최소화되어 AC 전압을 효율적으로 처리합니다. 이는 지속적인 AC 작동에 중요한 특성입니다.

세라믹 커패시터는 무극성이지만 매우 작은 정전용량 값(피코패럿~마이크로패럿)에서만 사용할 수 있으며 가전제품 사용에 적합한 물리적 크기에서는 모터 실행 애플리케이션에 필요한 5~100μF 정전용량 범위를 달성할 수 없습니다.

CBB60 커패시터는 또한 다음을 제공합니다. 자가 치유 속성 — 장기적인 신뢰성을 위한 가장 중요한 기능 중 하나입니다. 미세한 결함에서 약간의 절연 파괴가 발생하면 CBB60의 금속화된 전극 필름이 국부적으로 증발하여 결함을 격리하고 절연을 복원합니다. 이는 사소한 결함이 치명적인 오류로 이어지는 것을 방지합니다. 대부분의 CBB60 커패시터의 수명은 다음과 같습니다. 100,000시간 표준 작동 조건에서는 시동 회로에 사용되는 전해 커패시터를 훨씬 초과합니다.

비교: 모터 애플리케이션을 위한 CBB60과 기타 커패시터 유형 비교

가전제품에서 CBB60 커패시터에 오류가 발생하면 어떻게 되나요?

cbb60 커패시터의 고장 모드를 이해하면 더 비싼 수리를 시작하기 전에 기기 문제를 정확하게 진단하는 데 도움이 됩니다. 오류 동작은 커패시터 오류(개방 회로, 단락 또는 점진적인 정전 용량 손실)에 따라 달라집니다.

개방 회로 오류

CBB60이 열리지 않으면(내부 연결이 끊어짐) 모터의 실행 커패시터가 완전히 손실됩니다. PSC 모터(천장 팬, 창문형 AC)에서는 모터가 시동되지 않거나 감소된 토크로 인해 매우 느리게 시동됩니다. 커패시터 시동/커패시터 구동 압축기 모터에서는 작동 효율이 심각하게 떨어지며 과열 및 열 보호 트립이 발생합니다. 개방 회로 오류는 오래된 CBB60 커패시터에서 가장 일반적인 오류 모드이며 일반적으로 열 순환으로 인한 내부 연결 피로로 인해 발생합니다.

단락 오류

단락된 CBB60 커패시터는 덜 일반적이지만 더 위험합니다. 이는 모터 권선 전체에 직접적인 저임피던스 경로를 생성하여 즉각적인 과전류, 퓨즈 끊어짐 또는 회로 차단기 작동을 유발합니다. 심각한 경우 커패시터의 단락으로 인해 커패시터 하우징이 갈라지거나 폭발할 만큼 충분한 열이 발생할 수 있습니다. 이것이 모터 애플리케이션용 CBB60 커패시터에 항상 내부 OPD(과압 차단) 메커니즘이 포함되는 이유입니다. — 치명적인 오류가 발생하기 전에 연결을 끊는 압력 감지 내부 디스크입니다.

점진적인 용량 손실

가장 교묘한 고장 모드는 시간이 지남에 따라 유전체 성능 저하로 인한 점진적인 정전 용량 손실입니다. 이는 종종 높은 온도, 높은 습도 또는 과전압 이벤트에 장기간 노출되어 발생합니다. 기기는 계속 작동하지만 효율성은 감소합니다. 펌프는 더 낮은 유량을 제공하고, 에어컨은 동일한 냉각 출력에 대해 더 많은 전력을 소비하며, 세탁기는 최대 회전 속도에 도달하는 데 더 오랜 시간이 걸립니다. 많은 주택 소유자는 이러한 증상을 커패시터 성능 저하보다는 일반적인 마모로 인해 불필요하게 높은 전기 요금과 조기 모터 마모로 이어진다고 생각합니다.

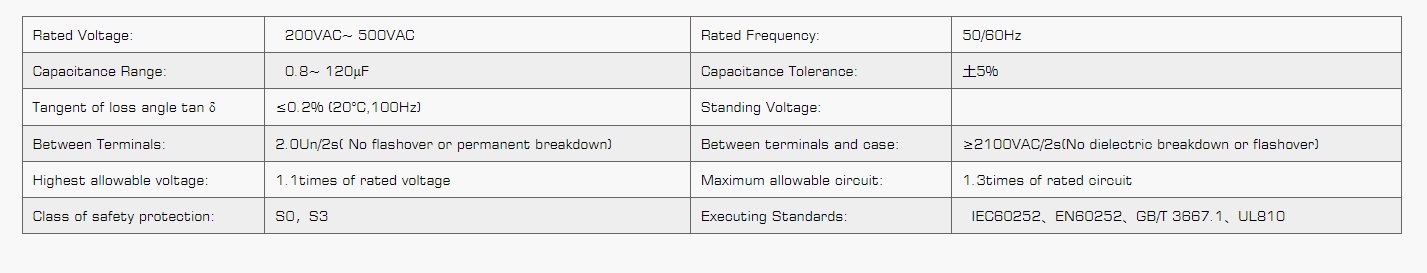

올바른 CBB60 커패시터 선택: 주요 구매 기준

시중의 모든 CBB60 커패시터가 동일한 표준으로 제조되는 것은 아닙니다. 품질은 브랜드와 생산 배치에 따라 크게 다르며 표준 이하의 커패시터로 인한 결과(조기 고장, 기기 손상 또는 화재)로 인해 조달 기준에 주의를 기울일 필요가 있습니다.

• 규정 준수 인증: IEC 60252-1(AC 모터 커패시터에 대한 국제 표준) 인증을 받은 CBB60 커패시터를 찾아보세요. 중국산 커패시터도 CQC 인증을 받아야 합니다. 유럽 ​​시장 제품은 RoHS를 준수해야 하며 이상적으로는 CE 마크를 부착해야 합니다. 특정 응용 분야에 대한 VDE, TÜV 또는 UL 목록은 추가적인 보증을 제공합니다.
• 용량 허용 오차: 모터 구동 애플리케이션의 경우 표준 공차는 ±5%입니다. 일부 프리미엄 공급업체는 압축기 및 고효율 펌프와 같은 까다로운 응용 분야에 대해 ±3%를 제공합니다.
• 온도 등급: 표준 실내 응용 분야의 경우 85°C를 선택하십시오. 수영장 펌프 하우징 및 실외 HVAC 콘덴서 장치와 같은 실외, 대기 온도가 높거나 밀폐된 모터 환경의 경우 105°C입니다.
• 난연성 하우징: 외부 케이싱은 화재 확산 없이 내부 고장을 방지하기 위해 난연성(UL94 V-0 등급) 폴리프로필렌 또는 이와 유사한 재료로 제작되어야 합니다.
• 내부 과압 분리(OPD): 커패시터에 OPD 메커니즘이 포함되어 있는지 확인하십시오. 이는 IEC 60252-1 준수를 위해 필수이며 중요한 안전 기능입니다.
• 물리적 크기: CBB60 커패시터는 다양한 높이와 35mm, 40mm, 50mm의 직경으로 제공됩니다. 주문하기 전에 교체품이 기기의 장착 브래킷이나 하우징에 맞는지 확인하세요.

워터 펌프, 에어컨 및 유사 장비의 OEM 제조업체의 경우 유통업체가 아닌 인증된 제조업체에서 직접 CBB60 커패시터를 소싱하면 보다 엄격한 품질 관리와 더 나은 추적성이 가능합니다. 공장 수준의 대량 조달을 통해 정전용량 측정기와 ESR 테스터를 사용한 입고 검사를 통해 각 생산 배치가 조립 전에 사양을 충족하는지 확인할 수도 있습니다.
