1 마이크로패럿 커패시터 가이드: CBB60 사양, 용도 및 교체 팁

1 마이크로패럿 커패시터란 무엇이며 왜 중요한가요?

에이 1마이크로패럿(1μF) 커패시터 백만 분의 1의 전하를 저장합니다. 사소하게 들릴 수도 있지만 실제로는 전자 장치에서 가장 다재다능한 커패시턴스 값 중 하나를 나타내며 타이밍 회로, 신호 커플링, 오디오 필터링, 전원 공급 장치 디커플링 및 모터 위상 변이 애플리케이션 전반에 걸쳐 유용합니다. 누군가 "1 µF 캡"을 언급할 때 일반적으로 저중 주파수 작업을 정밀하고 에너지 손실을 최소화하는 구성 요소를 가리키는 것입니다.

규모를 맥락에 맞게 설명하면, 1패럿은 개별 부품에서는 거의 볼 수 없는 엄청난 양의 정전 용량입니다. 1 마이크로패럿은 10⁻⁶ 패럿과 동일하며 RF 필터링에 사용되는 피코패럿 범위 세라믹 캡과 벌크 전력 평활화에 사용되는 수백 마이크로패럿 전해 커패시터 사이에 편안하게 위치합니다. 그 중간 지점은 바로 1μF가 빛나는 곳입니다. 저주파 AC 신호와 의미 있게 상호 작용할 수 있을 만큼 충분히 가능하고 스마트폰 회로에서 세탁기 모터 보드에 이르기까지 모든 것에 나타날 수 있을 만큼 컴팩트합니다.

는 CBB60 커패시터 금속화 폴리프로필렌 필름 기술을 기반으로 구축된 제품군은 1μF ~ 100μF 범위에서 자주 나타납니다. 에이 1μF CBB60 커패시터 일반적으로 안정적이고 수명이 긴 필름 커패시터가 저렴한 대안보다 성능이 뛰어난 경량 모터 보조 권선, 팬 제어 보드 및 저전력 펌프 회로에 사용됩니다. 이러한 맥락에서 1 마이크로패럿 값이 어떻게 작동하는지 이해하는 것은 이러한 구성 요소를 올바르게 선택, 테스트 및 교체하기 위한 기초입니다.

는 Microfarad Unit Explained: Scale, Conversion, and Practical Reference

는 farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• 마이크로패럿(μF 또는 uF) : 1 × 10⁻⁶ F — 모터 커패시터, 오디오 커플링 및 전원 공급 장치 필터링에 사용됩니다.
• 나노패럿(nF) : 1 × 10⁻⁹ F — 타이밍 회로 및 고주파수 필터에 사용됩니다. 1μF = 1,000nF
• 피코패럿(pF) : 1 × 10⁻¹² F — RF, 안테나 회로 및 수정 발진기에 사용됩니다. 1μF = 1,000,000pF

에이 1 µF capacitor labeled "105" on its body (common for ceramic multilayer types) uses code notation: the first two digits give the mantissa (10), and the third digit gives the exponent of 10 in picofarads (5 = 10⁵ pF = 100,000 pF = 0.1 µF). A part labeled "1µF" directly, or carrying a "1.0" alongside the µF symbol, is unambiguous. Always read the unit marker carefully — confusing µF with nF on a motor capacitor can result in a component with 1,000 times too little capacitance, causing the motor to fail to start entirely.

모터 애플리케이션의 경우 정전 용량 값은 일반적으로 모터 크기에 따라 1μF~100μF 사이입니다. 천장 팬에는 1μF~5μF가 필요할 수 있습니다. 소형 단상 펌프 모터에는 4μF ~ 16μF가 필요할 수 있습니다. 대형 세탁기 드럼 모터는 일반적으로 8μF ~ 25μF를 사용합니다. 따라서 1μF 값은 보조 팬, 소형 워터 펌프 및 경부하 유도 모터와 같은 가장 작은 실제 모터 커패시터 영역에 해당합니다.

CBB60 커패시터의 작동 방식 및 1μF가 적합한 위치

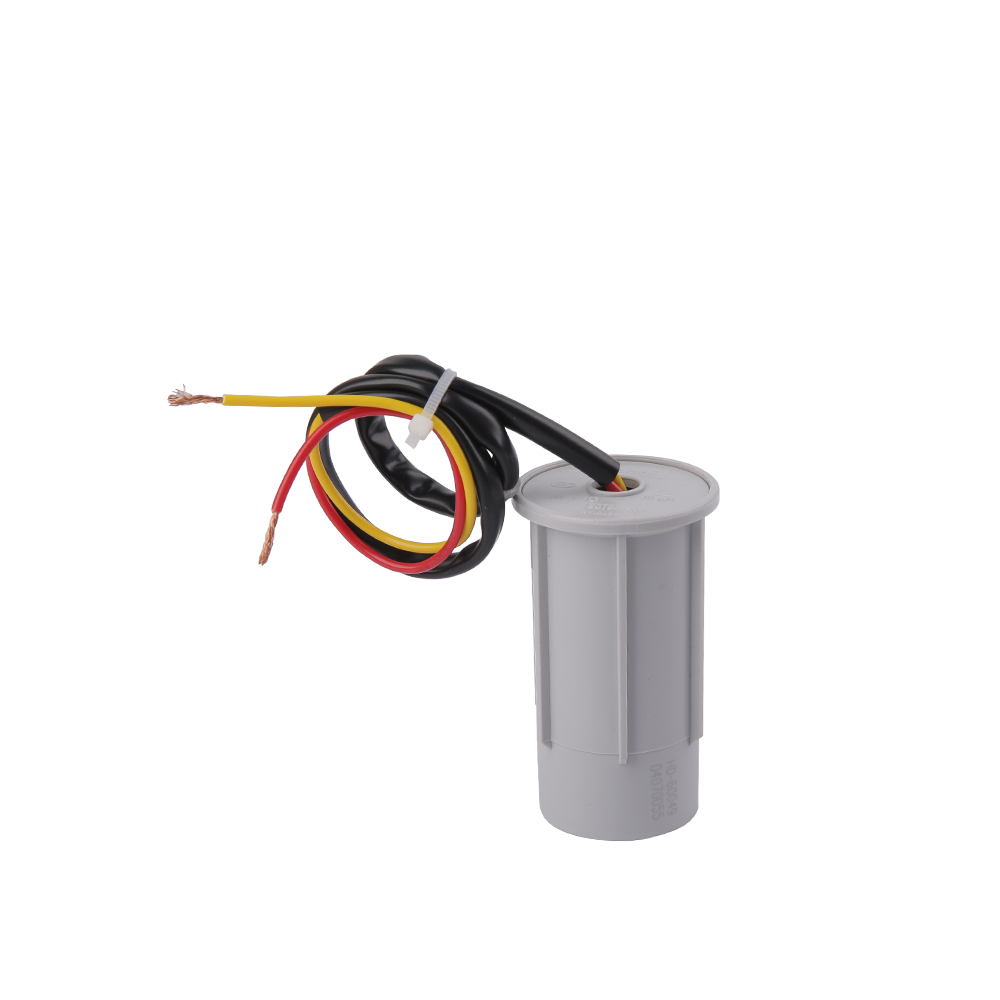

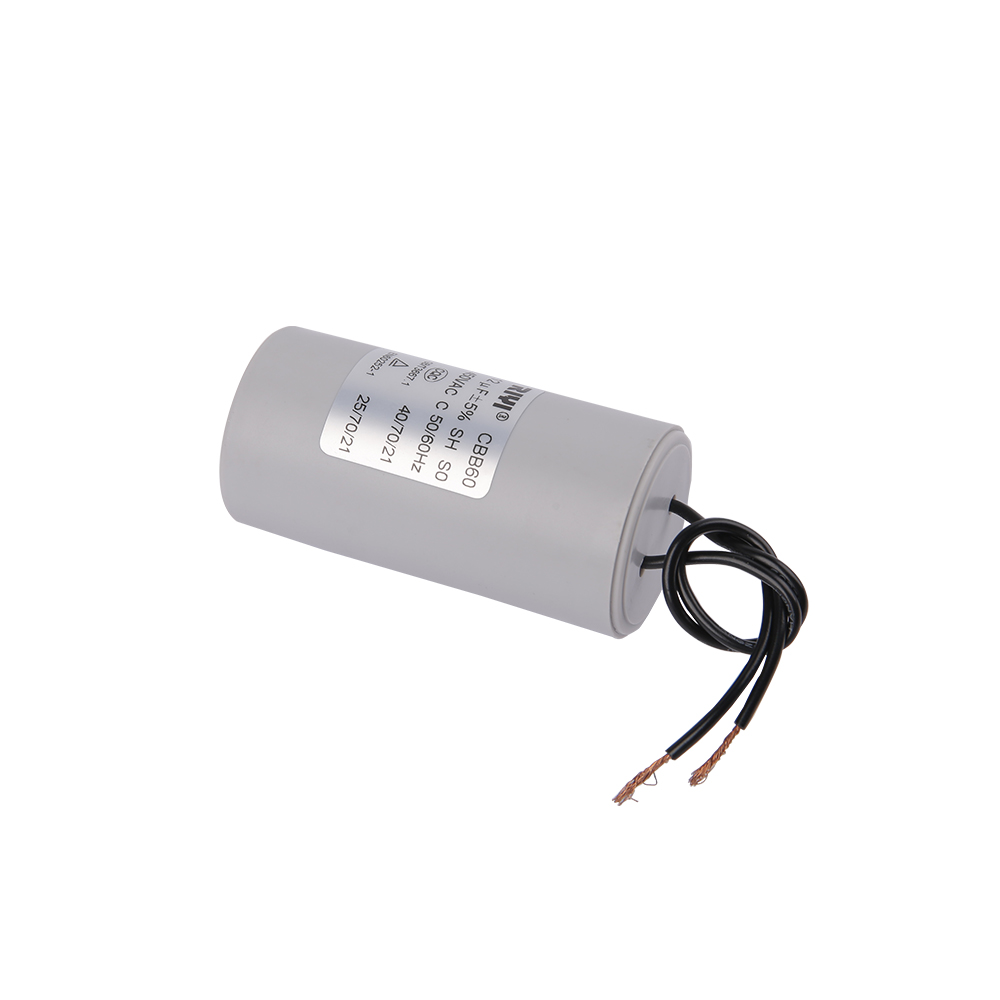

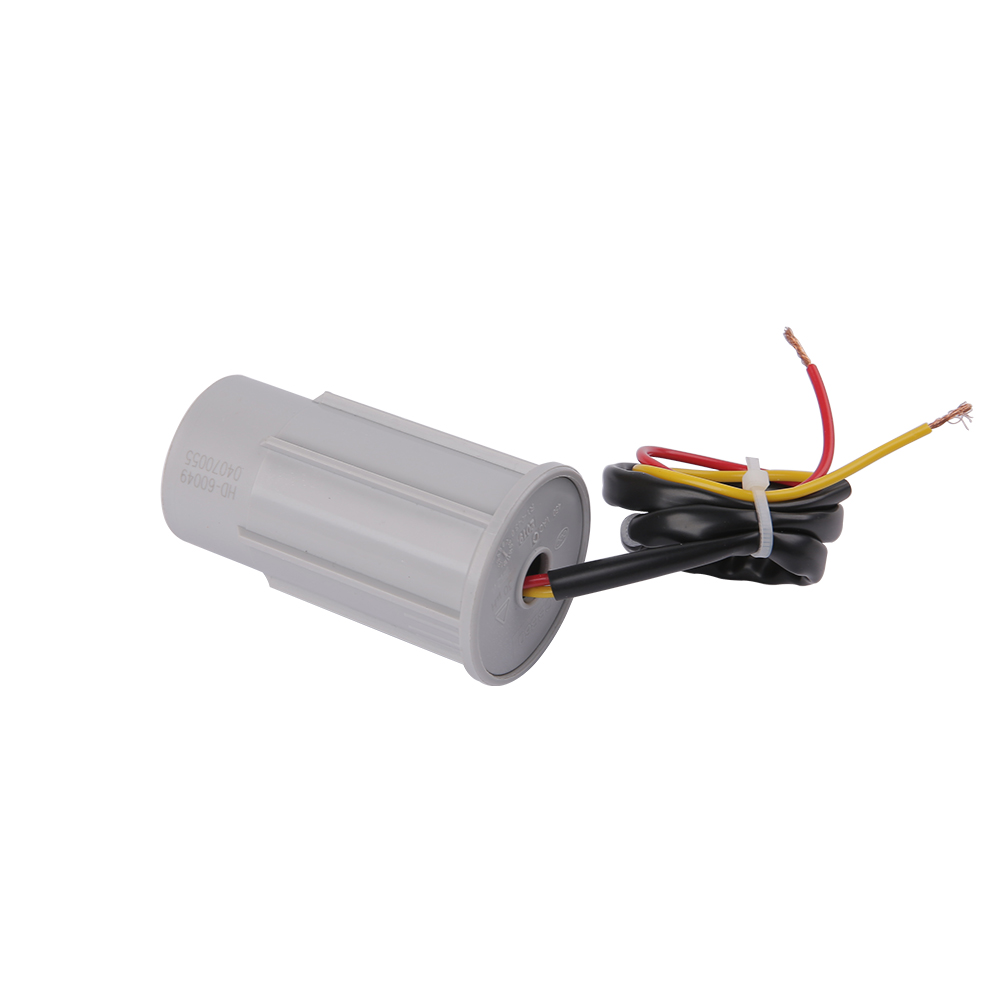

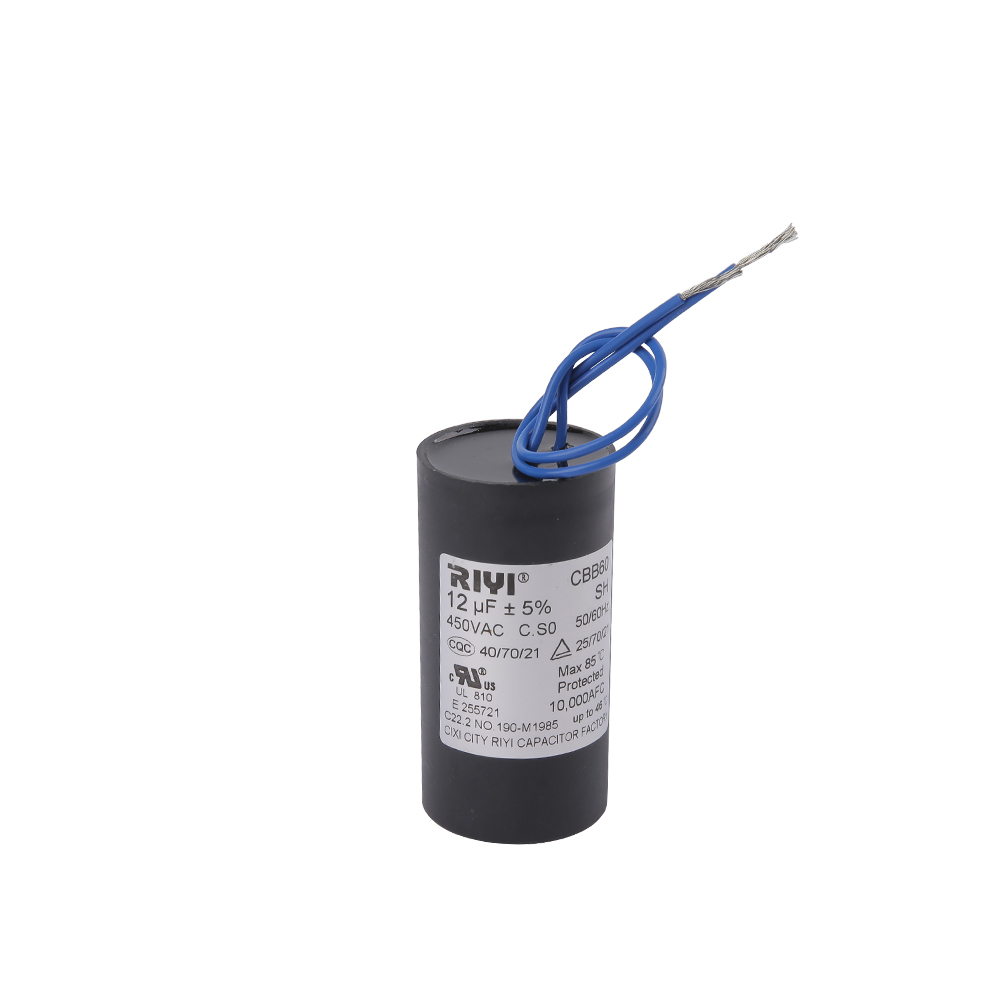

는 CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

는 core function of a CBB60 capacitor in a single-phase motor is 위상 이동 . 단상 AC 전원 공급 장치는 자체적으로 회전 자기장을 생성할 수 없으며 진동 자기장만 생성합니다. 보조(시작) 권선과 직렬로 커패시터를 연결하면 해당 권선을 통과하는 전류가 주 권선 전류에 비해 약 90도 이동됩니다. 이 위상차는 회전 자기장을 생성하고 시동 토크를 생성하기에 충분한 2단계 근사치를 생성합니다.

에이t 1 µF, a CBB60 capacitor produces a relatively modest phase-shift contribution, suited to motors with low starting torque requirements and small auxiliary windings. Its reactance (Xc) at 50 Hz can be calculated as:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0.000001) ≒ 3,183옴

에이t 60 Hz, that drops to approximately 2,653 ohms. This high impedance means a 1 µF capacitor allows only a small reactive current to flow — suitable for small motors where the auxiliary winding resistance and inductance are themselves high. Pairing a 1 µF CBB60 capacitor with a motor that requires 10 µF would result in severely reduced starting torque, possible humming, overheating of the auxiliary winding, and eventually motor failure.

금속화 필름의 자가 치유 특성

CBB60 구성의 가장 큰 장점 중 하나는 자가 치유 기능입니다. 미세한 결함이나 국부적인 유전 파괴가 발생하면 결함 주변의 얇은 알루미늄이나 아연 금속화가 방출된 에너지로 인해 거의 즉시 증발합니다. 이는 결함을 격리하고 유전체를 복원하여 치명적인 단락을 방지합니다. 단일 자가 치유 이벤트로 인해 커패시턴스는 무시할 수 있는 수준(종종 0.01% 미만)으로 감소합니다. 이는 작동 수명 동안 수많은 사소한 오류가 발생한 후에도 커패시터가 계속해서 안정적으로 작동한다는 것을 의미합니다.

이러한 자가 치유 특성은 지속적인 모터 작동을 위해 종이나 알루미늄 전해 유형보다 CBB60 커패시터가 선호되는 이유 중 하나입니다. 일반적인 고품질 CBB60 커패시터의 정격은 다음과 같습니다. 60,000시간 유사한 조건에서 일반 알루미늄 전해 커패시터의 경우 2,000~5,000시간 동안 작동하는 것과 비교하여 정격 온도에서 연속 작동 시간이 2,000~5,000시간 이상입니다.

1 마이크로패럿 CBB60 커패시터를 선택할 때 확인해야 할 주요 사양

모터 애플리케이션에 적합한 1μF 커패시터를 선택하는 것은 정전용량 수치를 일치시키는 것 이상입니다. 여러 상호 의존적 사양에 따라 구성 요소가 안전하게 작동하고 정격 수명이 지속되는지 여부가 결정됩니다.

전압 등급: 더 높아도 안전하며 더 낮춰서는 안 됩니다.

에이 common question when replacing a 1 µF CBB60 capacitor is whether a higher voltage-rated unit can substitute for the original. The answer is yes — replacing a 250 VAC unit with a 450 VAC one is perfectly acceptable and actually provides a larger safety margin. The voltage rating represents the maximum voltage the dielectric can withstand continuously without breakdown. Using a 450 VAC capacitor on a 230 V circuit simply means the dielectric operates at well below its stress limit, which often extends service life. Never substitute a lower voltage rating: a 250 VAC capacitor on a 370 V circuit is likely to fail rapidly and could do so catastrophically.

정전 용량 허용 오차 및 모터 성능

모터 설계자는 일반적으로 ±5% 또는 ±10%의 공차로 정전용량 값을 지정합니다. 이는 커패시터가 모터의 권선 임피던스와 상호 작용하여 위상 변이를 생성하기 때문입니다. 허용 오차가 ±10%인 1μF 커패시터는 0.9μF~1.1μF 범위에서 측정할 수 있습니다. 대부분의 소형 팬 또는 펌프 모터의 경우 이 범위가 허용됩니다. 그러나 가변 속도 드라이브, HVAC 스크롤 압축기 또는 의료 장비와 같은 정밀 모터 제어 애플리케이션의 경우 서비스 온도 범위 전체에서 일관된 토크와 효율성을 유지하기 위해 더 엄격한 허용 오차(±5% 또는 심지어 ±2%)가 보장됩니다.

CBB60 커패시터와 기타 모터 커패시터 유형 비교

는 CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 대 CBB61

CBB60과 CBB61은 모두 금속화 폴리프로필렌 필름 유전체를 사용하며 IEC 60252-1의 적용을 받습니다. 유일한 구조적 차이점은 폼 팩터입니다. CBB60은 원통형이고 CBB61은 직사각형(상자 모양)입니다. 전기적으로 CBB61 1μF 250VAC 장치는 안전 등급, 기후 범주 및 터미널 구성이 모두 일치하는 경우 CBB60 1μF 250VAC 장치와 상호 교환 가능합니다. 실질적인 고려 사항은 기기의 장착 브래킷이 실린더 또는 플랫 박스를 수용하는지 여부와 같은 기계적 적합성입니다.

CBB60 대 CBB65

는 CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 대 CD60 전해 시동 커패시터

는 CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

에이pplications Where a 1 Microfarad Capacitor Is the Right Choice

는 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

소형 단상 모터 보조 권선 회로

천장 팬, 배기 팬, 소형 테이블 팬 및 저전력 원심 펌프는 모터 작업에서 1μF 커패시터를 사용하는 가장 일반적인 가정입니다. 이러한 모터에는 비교적 높은 임피던스를 갖는 작은 보조 권선이 있습니다. 즉, 큰 커패시터로 인해 보조 회로에 과전류가 발생할 수 있습니다. 1μF 장치는 권선 절연에 스트레스를 주지 않고 효과적인 위상 변이를 생성하기 위해 적절한 무효 전류 크기를 제공합니다. 일부 다중 속도 팬 모터는 세 가지 고유한 속도 설정을 달성하기 위해 커패시터 네트워크(예: 서로 다른 조합으로 전환되는 1μF 및 2μF 커패시터)를 사용합니다.

타이밍 및 발진기 회로

기존 555 타이머 IC 회로에서 시간 상수는 공식 t = 1.1 × R × C로 설정됩니다. 1μF 커패시터와 100kΩ 저항기를 사용하면 출력 펄스 폭은 약 0.11초입니다. 이는 산업용 타이머, 릴레이 지연 회로 및 순차 제어 시스템에서 일반적으로 필요한 간격입니다. 동일한 회로에서 1μF에서 10μF 커패시터로 변경하면 지연 시간이 1.1초로 10배 증가합니다. 이는 1μF를 타이밍 회로 설계를 위한 자연스러운 "단위 단계"로 만들어 직관적인 계산 규모를 제공합니다.

에이udio Signal Coupling and Filtering

오디오 전자 장치에서 커플링 역할을 하는 1μF 커패시터는 고역 통과 필터를 생성합니다. 10kΩ 부하와 결합하면 -3dB 차단 주파수는 약 16Hz(가청 범위의 맨 아래)입니다. 이로 인해 1μF 커플링 커패시터는 모든 가청 주파수를 통과시키면서 후속 단계의 작동 지점을 이동시키는 DC 오프셋을 차단하는 것이 목표인 오디오 증폭기 설계에 일반적으로 사용됩니다. CBB60 구성에 사용되는 폴리프로필렌 필름을 포함한 필름 커패시터는 전해 유형에 비해 왜곡이 낮기 때문에 오디오 커플링에 선호되는 경우가 많습니다.

전원 공급 장치 분리

혼합 신호 및 아날로그 전원 공급 장치 설계에서 IC의 전원 핀 가까이에 배치된 1μF 디커플링 커패시터는 더 큰 벌크 전해질이 충분히 신속하게 처리할 수 없는 100kHz~수 MHz 범위의 중간 주파수 잡음을 억제합니다. 각 공급 레일에서 100μF 전해질(대량)을 1μF 세라믹 또는 필름 커패시터(중간 주파수) 및 100nF 세라믹(고주파)과 쌍을 이루어 세 가지 구성 요소로 30년 주파수를 포괄하는 것이 일반적인 관행입니다.

가변 속도 팬 및 모터 제어 보드

천장 팬 및 소형 가전 모터용 전자 속도 컨트롤러에는 스너버 회로에 1μF 폴리프로필렌 필름 커패시터가 포함되는 경우가 많습니다. 이 스너버는 유도 모터 권선이 TRIAC 또는 트랜지스터 장치에 의해 전환될 때 생성되는 전압 스파이크를 억제합니다. 스너버 커패시터가 없으면 이러한 스파이크는 마이크로초 내에 수백 볼트를 초과하여 스위칭 장치를 손상시킬 수 있습니다. 직렬 저항기(종종 10~100Ω)와 쌍을 이루는 1μF 커패시터는 50~500W 전력 범위의 모터에 대한 표준 스너버 구성입니다.

멀티미터로 1 마이크로패럿 커패시터를 테스트하는 방법

정전용량 측정 기능이 포함된 최신 디지털 멀티미터를 사용하면 설치 전이나 후에 1μF 커패시터가 올바르게 작동하는지 확인하는 것이 간단합니다. 이 프로세스는 5분도 채 걸리지 않으며 결함이 있다고 의심되는 구성 요소가 실제로 결함이 있는지 또는 결함이 회로의 다른 곳에 있는지 여부를 확인할 수 있습니다.

1. 전원을 차단하십시오: 회로에 전원이 공급되는 동안에는 커패시터를 테스트하지 마십시오. 모터 회로의 커패시터의 경우에도 전원을 제거한 후 단자를 만지기 전에 30초를 기다리십시오. 잔류 전하가 지속될 수 있습니다.
2. 커패시터를 방전시키십시오: 1μF 커패시터의 경우 2~3초 동안 단자 전체에 브리지되는 10kΩ 저항기로 잔류 전압을 안전한 수준으로 낮추는 데 충분합니다. 커패시터가 클수록 방전 시간이 길어집니다.
3. 멀티미터를 설정합니다: 커패시턴스(CAP 또는 µF) 측정 모드로 전환합니다. 일부 미터에서는 범위 선택이 필요합니다. 1μF를 표시할 수 있는 가장 낮은 범위(일반적으로 2μF 또는 10μF 범위)를 선택합니다.
4. 연결 및 측정: 미터 프로브를 커패시터 단자에 접촉시킵니다. CBB60 유형과 같은 무극성 필름 커패시터의 경우 극성은 중요하지 않습니다. 전해 콘덴서의 경우 빨간색을 양극에, 검은색을 음극에 일치시킵니다.
5. 읽은 내용을 해석하십시오. 에이 healthy 1 µF capacitor should read between 0.9 µF and 1.1 µF (within ±10% tolerance). A reading more than 10% below the rated value indicates deterioration. A reading of 0 or "OL" (open circuit) means the dielectric has broken down and the part must be replaced.

멀티미터에 커패시턴스 기능이 없는 경우 대체 방법은 충전 시간 테스트입니다. DC 공급 장치에서 알려진 저항을 통해 커패시터를 충전하고 공급 전압의 63.2%에 도달하는 시간을 측정합니다(일회 상수, τ = RC). 1μF 커패시터와 10kΩ 저항의 경우, τ = 0.01초 . 이 방법에는 오실로스코프나 고속 전압계가 필요하며 일반적으로 고급 장비를 갖춘 기술자가 사용합니다.

1μF CBB60 커패시터가 고장났다는 신호

모터 회로의 커패시터 고장은 즉시 발생하는 경우가 거의 없습니다. 더 자주, 유전체가 노화됨에 따라 정전용량은 점차적으로 하향 이동합니다. 이는 열, 전압 스파이크 및 높은 습도로 인해 가속화되는 프로세스입니다. 커패시터 성능 저하의 초기 증상을 인식하면 모터의 영구 권선 손상을 방지할 수 있습니다.

• 모터가 윙윙거리지만 시동되지 않습니다 — 완전히 고장난 실행 커패시터의 가장 일반적인 증상입니다. 모터에 전력이 공급되고 주 권선에 전원이 공급되지만 보조 권선의 위상 변이 전류가 없으면 회전 자기장이 형성되지 않고 회전자는 정지 상태를 유지합니다.
• 모터 속도 감소 - 부분적으로 성능이 저하된 커패시터로 인해 모터가 시동 및 작동할 수 있지만 토크가 감소하고 정격 속도보다 낮을 수 있습니다. 평소보다 눈에 띄게 느리게 작동하는 팬에는 정격 값의 70~80%에 해당하는 커패시터가 있는 경우가 많습니다.
• 과도한 모터 열 — 커패시터의 용량이 떨어지면 보조 권선 전류가 주 권선에 비해 불균형이 되어 두 권선 모두에서 정상보다 높은 전류가 발생하고 모터 온도가 상승합니다.
• 모터 시동 중 차단기가 트립됨 — 성능이 저하된 커패시터로 인해 모터는 시동 시 훨씬 더 높은 돌입 전류를 끌어오며 때로는 회로를 보호하는 회로 차단기를 트립하기에 충분합니다.
• 눈에 보이는 물리적 손상 — 커패시터 케이싱의 부풀어오름, 수지 엔드 씰의 균열 또는 갈색 변색은 모두 열 과잉 응력의 징후입니다. 물리적 손상이 있는 커패시터는 측정된 커패시턴스 값에 관계없이 교체해야 합니다.

의심스러울 경우 교체 비용은 모터 연소 비용에 비해 저렴합니다. 고품질 1μF CBB60 커패시터의 가격은 일반적으로 5달러 미만입니다. 결함이 있는 커패시터를 방치하여 발생하는 모터 고장을 진단하기 위한 모터 교체 또는 서비스 요청에는 훨씬 더 많은 비용이 듭니다.

1μF CBB60 커패시터 교체에 대한 단계별 가이드

소형 모터나 팬의 작동 커패시터를 교체하는 것은 대부분의 기술적인 주택 소유자나 유지 관리 기술자가 안전하게 수행할 수 있는 간단한 수리입니다. 중요한 안전 규칙은 간단합니다. 구성 요소를 만지기 전에 항상 전원을 차단하고 꺼져 있는지 확인하십시오. .

1. 전원에서 어플라이언스를 분리하십시오. 유선 장비의 경우 회로 차단기를 끄고 비접촉 전압 테스터로 확인하십시오.
2. 무엇이든 제거하기 전에 원래 커패시터와 배선 연결의 사진을 찍으십시오. 이는 교체품을 올바르게 다시 연결하기 위한 참조를 제공합니다.
3. 터미널 전체에 저항을 사용하여 커패시터를 방전시킵니다. 1μF 커패시터는 소량의 에너지만 저장하지만 취급하기 전에 이 단계를 수행하는 것이 좋습니다.
4. 커패시터 본체에 인쇄된 정확한 사양(정전 용량(μF), 정격 전압(VAC), 주파수(Hz) 및 추가 코드(SH, P2, 기후 범주))을 확인하십시오. 이에 따라 교체 부품이 결정됩니다.
5. 동일한 정전 용량, 동일하거나 더 높은 정격 전압, 동일하거나 더 넓은 온도 정격, 동일한 단자 구성(스페이드 빠른 연결, 전선 리드 또는 나사 단자)을 갖춘 교체품을 구하십시오.
6. 사진을 참조하여 교체품을 연결하십시오. 표준 2단자 CBB60 커패시터의 경우 극성은 관련이 없습니다. 즉, 두 터미널 모두 두 와이어에 연결할 수 있습니다.
7. 장착 브래킷이나 클립에 커패시터를 고정합니다. CBB60 원통형 커패시터는 일반적으로 본체 주위에 금속 또는 플라스틱 스트랩을 사용하여 장착됩니다.
8. 전원을 복원하고 모터의 올바른 시동 및 작동 동작을 테스트하십시오. 모터가 여전히 윙윙거리거나 시동에 실패하면 다른 커패시터 고장을 가정하기 전에 원심 스위치, 열 과부하 또는 모터 권선을 확인하십시오.

CBB60 커패시터의 보관, 취급 및 국제 표준

커패시터는 일반적으로 견고한 구성 요소이지만 부적절한 보관으로 인해 설치되기 전에 성능이 저하될 수 있습니다. CBB60 시리즈와 같은 필름 커패시터는 알루미늄 전해 유형보다 보관 조건에 덜 민감하지만 몇 가지 예방 조치를 취하면 보관 수명이 크게 연장됩니다.

• 온도 5°C ~ 40°C, 상대 습도 75% 미만의 서늘하고 건조한 환경에 보관하십시오. 장기간에 걸쳐 높은 습도는 플라스틱 케이스에 침투하여 유전체에 습기를 유입시켜 절연 저항을 감소시킬 수 있습니다.
• 에이void direct sunlight or UV exposure. UV radiation degrades polypropylene over time, which can affect the film's electrical properties.
• 부식성 화학물질, 용제, 염수분무 환경을 피하십시오. 금속 단자 핀과 엔드 캡이 부식되어 접촉 저항이 증가할 수 있습니다.
• CBB60 유형과 같은 필름 커패시터는 알루미늄 전해 커패시터처럼 주기적인 개질(재활성화)이 필요하지 않으므로 장기간 보관 시 더 관대합니다. 5년 동안 적절하게 보관된 CBB60 1μF 커패시터는 새 커패시터와 동일하게 작동해야 합니다.

국제 표준 및 인증

가전제품, HVAC 장비 및 산업용 모터에 사용하도록 고안된 고품질 CBB60 커패시터는 확립된 국제 표준에 따라 제조 및 테스트되었습니다. 인증된 소스에서 구매하면 구성 요소가 라벨에 표시된 대로 작동하고 필요한 안전 보호 기능이 포함됩니다.

• IEC 60252-1 : AC 모터 커패시터에 대한 주요 국제 표준입니다. 정전 용량, 탄젠트 델타, 절연 저항, 전압 내구성 및 온도 성능에 대한 테스트 방법을 정의합니다.
• GB/T 3667 : IEC 60252-1과 동등한 중국 국가 표준으로, CBB 시리즈 커패시터에 대한 직접적인 설계 참조 역할을 합니다.
• UL 810 : 미국에서 판매되는 제품에 요구되는 북미 커패시터 표준입니다. UL 등록 CBB60 커패시터에는 캐나다에 대한 UL 마크 및 cUL 지정이 있습니다.
• VDE : 유럽 시장에 출시되는 제품에 필요한 독일 전기 공학 협회 인증입니다. VDE 표시 커패시터는 엄격한 독립적인 테스트를 통과했습니다.
• RoHS 준수 : 유럽 연합 내에서 판매되는 제품에 요구되는 납, 수은, 카드뮴 및 특정 브롬화 난연제를 포함한 유해 물질이 커패시터에 없음을 보장합니다.

상업용 또는 산업용으로 1μF CBB60 커패시터를 소싱하는 경우 항상 공급업체에 관련 인증을 요청하십시오. 등급을 허위로 주장하는 위조 또는 표준 이하 커패시터는 시장에서 문서화된 문제입니다. 실제로 정격이 250VAC에 불과한 1μF/450VAC 라벨이 붙은 커패시터는 정상적인 작동 조건에서 작동하지 않아 잠재적으로 모터가 손상되거나 밀폐된 하우징에서 화재가 발생할 수 있습니다.
