워터 펌프용 CBB60 커패시터: 선택 및 교체 가이드

예 — 에 CBB60 커패시터 워터 펌프와 호환되는 것이 아닙니다. 그것은 그들을 위해 특별히 설계되었습니다. 이 실행 커패시터는 주거용 우물 시스템, 수영장 펌프, 관개 장비 및 제트 펌프에 사용되는 단상 AC 워터 펌프 모터에 대한 표준 선택입니다. CBB60이 작동하지 않으면 대부분의 모터는 효율적인 회전을 시작하거나 유지하는 데 필요한 위상 변이를 생성할 수 없습니다. 펌프가 윙윙거리지만 시동되지 않거나, 과열되거나, 차단기가 작동하지 않거나, 도착 시 작동이 중단된 경우 고장난 CBB60 실행 커패시터는 테스트하고 교체해야 할 첫 번째 구성 요소 중 하나입니다.

무엇입니까? CBB60 커패시터 펌프에 중요한 이유

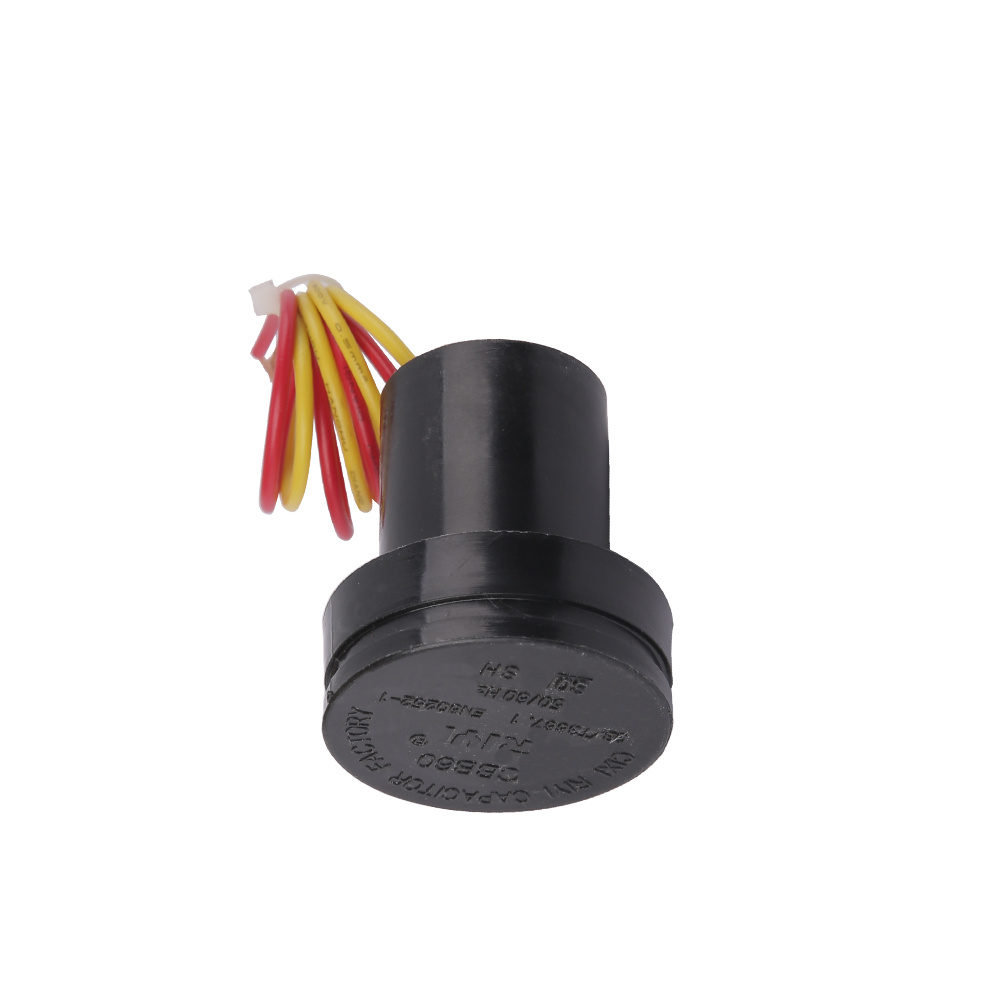

CBB60 커패시터는 AC 모터 작동에 적합한 원통형 플라스틱 케이스에 들어 있는 금속화 폴리프로필렌 필름 커패시터입니다. "CBB60"이라는 명칭은 중국 국가 표준(GB/T 3667) 분류 시스템을 따릅니다. 여기서 "C"는 커패시터를 나타내고, 두 번째 "B"는 폴리프로필렌 필름 유전체를 나타내고, 세 번째 "B"는 금속 구조를 나타내고, "60"은 AC 모터 커패시터의 시리즈 표준을 나타냅니다.

대부분의 가정용 워터 펌프에 사용되는 단상 유도 전동기의 경우 고정자에는 주 권선이 하나만 있습니다. 이는 회전하는 자기장이 아닌 맥동하는 자기장을 생성합니다. 위상 변화가 없으면 로터는 회전 방향을 결정할 수 없으며 시작 토크가 0입니다. CBB60 실행 커패시터는 보조(시작) 권선과 직렬로 배선되어 두 권선 사이에 필요한 90도 전기 위상차를 생성합니다. 이 위상차는 회전자가 일정한 방향으로 회전하고 부하가 걸린 상태에서 원활한 작동을 유지하는 회전 자기장을 생성합니다.

시동 커패시터(전해식이며 시동 중에 잠깐만 작동)와 달리 CBB60은 작동 중에 지속적으로 전원이 공급됩니다. 이는 성능 저하 없이 오랜 기간(때로는 몇 시간 또는 며칠 동안) 전체 정격 전압 및 AC 리플 전류를 견뎌야 함을 의미합니다. 폴리프로필렌 필름 유전체가 이를 가능하게 합니다. 더 낮은 유전저항, 더 높은 절연 저항, 훨씬 뛰어난 열 안정성 전해 대안과 비교.

반드시 일치해야 하는 주요 전기 사양

워터 펌프 모터에 잘못된 커패시터를 선택하는 것은 비효율적일 뿐만 아니라 모터 권선이 소진되거나 커패시터 자체가 치명적인 고장을 일으킬 수 있습니다. 가장 중요한 사양은 다음과 같습니다.

정전 용량 값(μF)

가장 중요한 사양입니다. 워터 펌프 응용 분야에 사용되는 일반적인 값은 다음과 같습니다. 6~100μF , 가장 자주 접하는 값은 8μF, 10μF, 12μF, 16μF, 20μF, 25μF, 30μF 및 40μF입니다. 올바른 값은 권선 임피던스, 극 수 및 정격 전류를 기준으로 모터 제조업체에서 결정합니다. 항상 원래 값과 정확하게 일치하십시오. 지정된 것보다 20% 높거나 낮은 커패시터를 사용하면 과열, 토크 감소 또는 진동 속도가 발생할 수 있습니다.

고품질 CBB60 장치의 허용 오차는 일반적으로 ±5%입니다. 정밀 모터 애플리케이션에서는 허용 오차가 ±10% 이상인 커패시터를 피하십시오.

전압 정격(VAC)

워터 펌프용 표준 CBB60 커패시터의 정격은 다음과 같습니다. 250VAC 또는 450VAC . 120V 단상 시스템의 경우 250VAC 정격이 최소이지만 마진을 위해 450VAC가 선호됩니다. 220V~240V 시스템의 경우 450VAC 정격 장치만 사용하십시오. 임시라도 더 낮은 정격 전압의 커패시터를 대체하지 마십시오. 유전체에 밀리초 안에 구멍이 뚫려 단락이 발생할 수 있습니다.

주파수(Hz)

대부분의 CBB60 커패시터의 정격은 50Hz, 60Hz 또는 둘 다입니다. 북미 펌프는 60Hz에서 작동합니다. 대부분의 유럽, 아시아 및 아프리카는 50Hz에서 작동합니다. 60Hz 시스템에서 50Hz 커패시터를 사용하는 것은 리액턴스가 약간 감소하므로 일반적으로 허용되지만 항상 데이터시트를 확인하십시오.

작동 온도 범위

표준 CBB60 커패시터의 정격은 다음과 같습니다. -25°C ~ 70°C . 펌프가 뜨거운 펌프실, 보일러 근처 또는 따뜻한 기후에서 작동하는 경우 85°C 또는 105°C 정격의 확장 범위 장치를 찾으십시오. 정격 온도 이상의 열적 저하는 초기 커패시터 고장의 주요 원인 중 하나입니다.

CBB60 실행 커패시터에 오류가 발생했는지 확인하는 방법

워터 펌프 모터의 커패시터 고장은 점진적으로 발생하는 경우가 많지만 경우에 따라 갑작스럽고 완전할 수도 있습니다. 증상을 조기에 인식하면 값비싼 모터 손상을 예방할 수 있습니다.

증상 1 - 모터가 윙윙거리지만 시동되지 않음

이는 커패시터 고장의 전형적인 징후입니다. 모터에 전원이 공급되고 낮은 소음이 들리지만 샤프트가 회전하지 않습니다. 펌프 샤프트를 수동으로 회전시키는 경우(먼저 전원을 끈 상태에서) 모터가 작동하여 권선은 손상되지 않았지만 시작 토크는 없음을 나타냅니다. 이는 더 이상 필요한 위상 변이를 생성할 수 없는 개방 회로 또는 심각하게 성능이 저하된 CBB60으로 인해 발생합니다.

증상 2 - 모터가 느리게 시작되거나 부하가 걸려 어려움을 겪음

정전 용량이 크게 손실된(예: 25μF에서 18μF로 감소) 커패시터는 무부하 조건에서 모터가 계속 시동될 수 있지만 수압이 가해지면 어려움을 겪거나 정지됩니다. 이는 느린 램프업 시간, 불규칙한 작동 또는 압력에 따른 펌프 작동 중단으로 나타나는 경우가 많습니다.

증상 3 - 모터 과열

정전 용량이 정격 값에서 벗어나면 주 권선과 보조 권선 사이의 전류 균형이 중단됩니다. 모터는 보상을 위해 과도한 전류를 끌어와 열을 발생시킵니다. 고장나거나 성능이 저하된 CBB60으로 작동하는 모터는 정상 작동 수준보다 30~50°C 높은 온도에 도달할 수 있습니다. , 절연 파괴 및 베어링 마모를 가속화합니다.

증상 4 - 눈에 보이는 물리적 손상

커패시터 본체를 직접 검사하십시오. 실패의 일반적인 징후는 다음과 같습니다.

• 부풀어오르거나 갈라진 플라스틱 케이스
• 단자 주변의 화상 자국 또는 녹음
• 베이스에서 오일이나 잔여물이 새어 나옵니다(내부 절연 파괴를 나타냄).
• 부식되거나 느슨한 단자 연결

이러한 시각적 신호는 측정된 값에 관계없이 즉각적인 교체를 보장합니다.

증상 5 - 모터 시동 시 차단기 트립

단락된 CBB60 커패시터는 모터 권선 회로 전체에 거의 단락을 발생시켜 차단기를 즉시 작동시키거나 퓨즈를 끊는 막대한 돌입 전류를 발생시킵니다. 펌프가 시동을 시도할 때마다 회로 보호 기능이 지속적으로 작동하는 경우 단락된 커패시터가 원인 목록의 상위에 있는 것입니다.

멀티미터를 사용하여 CBB60 커패시터 테스트

교체에 비용을 지출하기 전에 커패시터에 실제로 결함이 있는지 확인하십시오. 올바르게 테스트하는 방법은 다음과 같습니다.

안전 제일 - 커패시터 방전

방전하기 전에는 절대로 커패시터 단자를 만지지 마십시오. 450VAC 정격의 CBB60 커패시터는 심각한 충격을 유발할 수 있는 전하를 보유할 수 있습니다. 안전하게 방전하려면 전원이 완전히 차단된 상태에서 5~10초 동안 터미널 전체에 브리지된 10kΩ~20kΩ(최소 5W 정격) 저항을 사용하세요. 또는 절연 드라이버를 사용하여 단자를 간단히 브리지하십시오. 작은 스파크가 나타나는 것은 정상이며 방전을 확인합니다.

커패시턴스 모드 사용

디지털 멀티미터를 커패시턴스 모드(보통 두 개의 평행선과 유사한 기호로 표시됨)로 설정합니다. 회로에서 커패시터를 분리하고 프로브를 각 단자에 접촉시킵니다. 정상적인 CBB60은 표시된 정전 용량의 ±5~10% 범위 내에서 판독되어야 합니다. 예를 들어, 25μF 커패시터는 22.5μF와 27.5μF 사이를 읽어야 합니다. 이보다 훨씬 낮은 수치(25μF 커패시터에서 15μF)는 상당한 성능 저하를 나타냅니다. 0 또는 OL(과부하) 판독은 개방 회로 오류를 나타냅니다.

저항 모드를 기본 점검으로 사용

멀티미터에 커패시턴스 기능이 없으면 높은 범위(200kΩ 이상)에서 저항(Ω) 모드로 전환하십시오. 프로브를 단자에 접촉시킵니다. 좋은 커패시터는 미터 배터리에서 충전할 때 거의 0에서 수백 킬로옴까지 저항이 상승하는 것을 보여줍니다. 이러한 충전 동작은 커패시터가 단락되거나 개방되지 않았음을 확인합니다. 0(단락)에 머무르거나 충전 동작 없이 즉시 OL로 점프하는(개방) 판독값은 오류를 나타냅니다. 이 방법은 정전용량 값을 확인하지 않고 기본적인 기능만 확인합니다.

워터 펌프 커패시터의 단계별 교체 프로세스

CBB60 작동 커패시터 교체는 직접 할 수 있는 가장 간단한 워터 펌프 수리 중 하나입니다. 전체 프로세스는 일반적으로 30분 미만이 소요됩니다.

1. 전원 분리 — 펌프에 공급되는 회로 차단기를 끄고 전압 테스터로 확인하십시오. 스위치에만 의존하지 마십시오.
2. 커패시터 찾기 — 대부분의 워터 펌프에서 CBB60 커패시터는 모터 본체의 작은 하우징에 위치하며 종종 금속 스트랩이나 클립으로 고정됩니다. 덮개를 제거하여 노출시킵니다.
3. 배선 사진 찍기 — 연결을 끊기 전에 터미널 연결 상태를 선명하게 사진으로 찍어두십시오. 펌프용 CBB60 커패시터에는 일반적으로 2개 또는 3개의 단자가 있습니다. 대부분은 비극성(단자 교체 가능)이지만 분리하기 전에 확인하면 혼동을 피할 수 있습니다.
4. 커패시터 방전 — 위에서 설명한 대로 방전 저항기를 사용하거나 단자를 조심스럽게 브리지하여 저장된 전하를 제거하십시오.
5. 오래된 커패시터를 제거하십시오. — 전선을 분리하고(어느 전선이 어느 단자에 연결되는지 기록하거나 사진을 찍음) 장착 스트랩을 느슨하게 한 다음 기존 장치를 제거합니다.
6. 새로운 CBB60을 설치하세요 — 교체품을 같은 방향으로 삽입하고 장착 스트랩을 조인 다음 사진에 따라 와이어를 다시 연결하십시오. 비극성 2단자 장치의 경우 배선 순서는 전기적으로 중요하지 않습니다.
7. 펌프 테스트 — 전원을 복원하고 펌프의 적절한 시동, 정상 작동 전류(가능한 경우 클램프 미터로 측정), 과열이나 비정상적인 소음이 없는지 관찰하십시오.

물리적 크기 및 장착 고려 사항

CBB60 커패시터는 표준화된 원통형 치수로 제공됩니다. 일반적인 직경은 35mm, 40mm, 50mm이며 높이는 60mm에서 115mm까지 다양합니다. 커패시턴스 값이 높을수록 더 큰 케이스를 차지합니다. 교체품을 주문할 때 물리적 치수가 펌프의 장착 브래킷에 맞는지 확인하십시오. 전기 정격은 정확하지만 높이가 10mm인 커패시터는 원래 하우징에 맞지 않습니다. 이므로 항상 두 가지 사양을 모두 확인하십시오.

모터 애플리케이션을 위한 CBB60 커패시터와 기타 커패시터 유형 비교

모든 모터 커패시터가 동일한 것은 아닙니다. 차이점을 이해하면 CBB60이 연속 사용 워터 펌프 작동에 정확하고 유일한 선택인 이유가 설명됩니다.

CBB65 및 CBB61은 CBB60과 동일한 필름 구조를 공유하지만 케이스 디자인과 일반적인 응용 분야가 다릅니다. CBB65는 압축기 환경에서 더 나은 열 방출을 위해 알루미늄 캔을 사용합니다. CBB61은 평면형이며 팬 블레이드 모터용으로 설계되었습니다. 정전용량과 전압 정격이 일치하는 경우 CBB60을 CBB65로 교체하는 것이 전기적으로 가능합니다. , 그러나 물리적 폼 팩터가 맞지 않을 수 있습니다. CD60 시작 커패시터를 실행 커패시터로 대체하지 마십시오. 전해 유전체는 과열되어 연속 작동 후 몇 분 이내에 고장납니다.

펌프의 조기 CBB60 커패시터 고장을 일으키는 요인

커패시터가 조기에 고장나는 이유를 이해하면 서비스 수명을 연장하고 반복적인 교체를 방지하는 데 도움이 됩니다.

전압 서지 및 라인 과도 현상

낙뢰, 유틸리티 스위칭 이벤트 및 모터 역기전력 스파이크로 인해 커패시터 유전체가 정상 상태 정격을 훨씬 초과하는 전압 피크에 노출될 수 있습니다. 정격 전압의 두 배에서 단일 과도 현상이 발생하면 부분적인 절연 파괴가 발생하여 정전 용량이 영구적으로 감소할 수 있습니다. 폭풍이 자주 발생하거나 유틸리티 전력이 불안정한 지역에서는 펌프 상류의 모터 부하에 맞는 서지 보호기를 설치하는 것이 실용적인 보호 조치입니다.

정격 온도 이상에서 작동

정격 작동 온도보다 10°C 상승할 때마다 커패시터의 예상 서비스 수명이 대략 절반으로 줄어듭니다. 이는 커패시터 노화에 대한 Arrhenius 규칙으로 알려진 잘 확립된 원리입니다. 여름에 80°C에 도달하는 펌프 하우스에 설치된 70°C 등급의 표준 CBB60은 예상보다 두 배 빠르게 노화됩니다. 따뜻한 환경에 설치할 경우 항상 정격이 85°C 이상인 커패시터를 선택하십시오.

빈번한 시작-정지 사이클링

크기가 작거나 물에 잠긴 압력 탱크가 있는 시스템의 압력 스위치로 제어되는 워터 펌프는 시간당 수십 번 켜고 끌 수 있습니다. 각 시동 이벤트는 커패시터에 돌입 전류 과도 현상을 발생시킵니다. CBB60 커패시터는 이를 위해 설계되었지만, 시간당 20~30회 이상 순환하는 시스템 유전체에 비정상적인 스트레스를 가하십시오. 펌프의 주기가 짧은 경우 압력 탱크를 고정하면(방광 재충전 또는 교체) 커패시터 스트레스가 크게 줄어듭니다.

수분 및 습도 유입

CBB60 커패시터는 밀봉된 플라스틱 하우징을 사용하지만 습기가 많은 펌프 피트나 실외 인클로저에서 수년간 작동하면 습기가 단자 진입점에 침투할 수 있습니다. 케이싱 내부의 수분은 유전 손실을 증가시키고 내부 금속 필름의 전기화학적 부식을 촉진합니다. 습한 환경의 커패시터는 매년 검사해야 하며, 작동하는 것처럼 보이더라도 5~7년마다 사전에 교체해야 합니다.

잘못된 정전 용량 값이 설치됨

지정된 커패시턴스 값보다 높은 커패시터를 설치하면 보조 권선을 통해 전류가 설계 한계 이상으로 증가하여 해당 권선과 커패시터 자체가 뜨거워집니다. 더 낮은 값을 설치하면 주 권선 전류가 증가합니다. 오류가 발생하면 커패시터와 모터 권선 모두의 고장이 가속화됩니다. 항상 모터 제조업체가 지정한 정확한 µF 값을 사용하십시오. — 더 많을수록 좋다고 가정하지 마십시오.

구매할 때 찾아야 할 품질 표준 및 인증

CBB60 커패시터 시장에는 다양한 품질 수준이 포함됩니다. 구매 전 확인하실 사항은 다음과 같습니다.

• CQC 인증 — 중국 품질 인증 센터 마크는 중국산 커패시터의 기준입니다. 평판이 좋은 제조업체에서는 이를 라벨에 포함합니다.
• CE 마킹 — 유럽 경제 지역에서 판매되는 제품에 필수입니다. 커패시터가 EU 안전 및 EMC 지침을 충족하는지 확인합니다.
• UL 목록 — 북미 시장 사용을 위한 Underwriters Laboratories 인증. 주거용 설치의 보험 준수에 중요합니다.
• VDE 승인 — 독일 인증 기관; 유럽 ​​산업 장비에 사용되는 커패시터에 일반적입니다.
• 자가 치유 금속화 필름 — 제품 설명에서 "자가 치유"를 명시적으로 찾아보세요. 이 특성은 사소한 국지적 유전체 파괴로 인해 결함 지점에서 금속 필름이 증발하여 하드 단락으로 확산되지 않고 결함이 자동으로 제거됨을 의미합니다. 이는 모터 구동 커패시터의 중요한 안전 기능입니다.
• 난연성 케이스 — 플라스틱 하우징은 난연성 재료(UL94 V-0 등급)로 만들어져 심각한 고장이 발생하는 경우 화재 확산을 제한해야 합니다.

인증 표시가 없거나, 사양이 모호하거나, 가격이 시장 평균보다 훨씬 낮은 알 수 없는 공급업체의 커패시터를 피하세요. 1HP 펌프 모터용 CBB60 커패시터의 가격은 소스 및 인증에 따라 $5~$20 USD입니다. 동일한 사양에 대해 1~2달러 가격의 장치는 깊은 회의적으로 다루어져야 합니다. 손상된 유전체 재료와 소형 터미널은 조기 고장이나 화재 위험을 초래하는 일반적인 비용 절감 조치입니다.

다양한 펌프 모터 유형의 CBB60 커패시터에 대한 배선 구성

CBB60의 기본 기능은 모든 단상 모터에서 동일하지만 배선 구성은 모터 설계에 따라 다릅니다.

영구 분할 커패시터(PSC) 모터

이는 워터 펌프에서 가장 일반적인 구성입니다. CBB60 실행 커패시터는 시작 및 실행을 위해 보조 권선과 직렬로 영구적으로 연결됩니다. 시동 커패시터와 원심 스위치가 없습니다. 회로는 간단합니다. 라인 1은 주 권선의 한쪽 끝과 커패시터의 한쪽 단자에 연결됩니다. 다른 커패시터 단자는 보조 권선의 한쪽 끝에 연결됩니다. 라인 2(중립)는 양쪽 권선의 다른 쪽 끝에 연결됩니다.

커패시터 시작, 커패시터 실행(CSCR) 모터

대형 펌프 모터(일반적으로 1HP 이상)는 때때로 시작 커패시터(CD60, 전해)와 실행 커패시터(CBB60)를 모두 사용합니다. 모터가 동기 속도의 약 75~80%에 도달하면 원심 스위치에 의해 시작 커패시터가 꺼집니다. CBB60은 작동하는 동안 회로에 남아 있습니다. 이 구성에서는 시동 중에 두 개의 커패시터가 병렬로 연결되어 시작 커패시터가 떨어지기 전에 훨씬 더 높은 총 정전 용량과 시동 토크를 제공합니다.
