CBB60 커패시터는 무엇에 사용됩니까? 응용 프로그램 및 가이드

CBB60 커패시터는 무엇에 사용됩니까?

에이 CBB60 커패시터 필름형 AC 모터 구동 커패시터입니다. 주로 물 펌프, 수중 펌프, 세탁기, 공기 압축기 및 이와 유사한 모터 구동 기기의 단상 유도 모터를 시동하고 작동하는 데 사용됩니다. 이는 모터 내부에서 회전 자기장을 생성하는 데 필요한 위상 변이를 제공하여 부하 상태에서 시작하고 연속 사용 중에 원활하고 효율적인 작동을 유지할 수 있도록 합니다. 전해 시동 커패시터와 달리 CBB60은 회로에 영구적으로 연결되도록 설계되었으며 모터 작동 주기 내내 전원이 공급된 상태를 유지합니다.

"CBB" 명칭은 중국 표준 분류인 금속화 폴리프로필렌 필름 커패시터임을 나타냅니다. "60"은 AC 애플리케이션용으로 설계된 모터 구동 커패시터를 다루는 특정 하위 범주를 나타냅니다. 이러한 구성 요소는 IEC 60252 및 GB/T 3667 표준에 따라 널리 생산되며, 그 신뢰성은 펌프나 모터가 첫 번째 시도에서 시작되는지 또는 조기에 실패하는지 여부를 직접적으로 결정합니다.

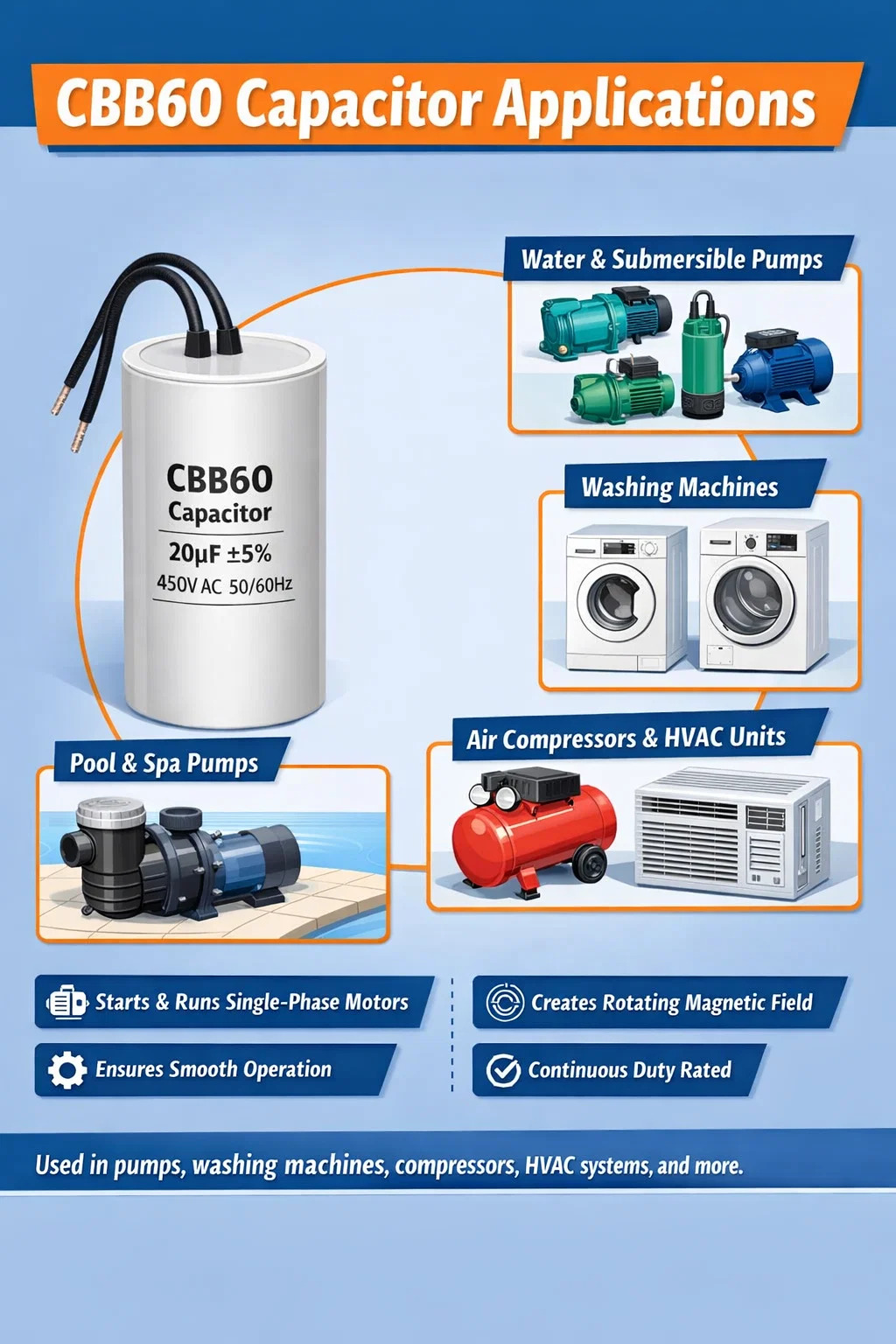

CBB60 커패시터의 핵심 애플리케이션

CBB60 커패시터는 놀라울 정도로 다양한 장비에 등장합니다. 펌프 응용 분야가 시장을 지배하고 있지만 정격 주파수에서 연속 AC 전압을 처리하는 구성 요소의 기능은 단상 모터가 2차 위상을 생성하는 데 도움이 필요한 모든 곳에 적합합니다.

워터 펌프 및 수중 펌프

이는 전 세계적으로 지배적인 사용 사례입니다. 주거용 워터 펌프는 다음과 같습니다. 0.37kW ~ 2.2kW 거의 보편적으로 CBB60 실행 커패시터에 의존합니다. 정원 펌프, 얕은 우물 제트기, 깊은 우물 잠수정 및 압력 부스터 펌프에는 모두 단상 공급 장치를 두 개의 효과적인 위상으로 분할하기 위한 커패시터가 필요합니다. 펌프 애플리케이션의 정전 용량 값은 일반적으로 다음 사이에 속합니다. 6μF 및 100μF , 공급 전압 및 모터 설계에 따라 작동 전압은 250VAC 또는 450VAC입니다.

에이 failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

세탁기

드럼형 및 탑 로딩 세탁기는 주 세탁 모터와 종종 배수 펌프 모터에도 CBB60 커패시터를 사용합니다. 여기서 정전용량 값은 일반적으로 다음과 같습니다. 450VAC에서 8μF~20μF . 모터가 윙윙거리는 소리를 내는데도 불구하고 세탁기가 시작되었지만 적절하게 교반하거나 회전하지 못하는 것은 정전용량이 모터의 최소 임계값 아래로 떨어진 성능 저하된 CBB60 커패시터의 전형적인 증상입니다.

에이ir Compressors and HVAC Equipment

작업장 및 자동차 서비스 베이에 사용되는 단상 공기 압축기에는 고용량 CBB60 장치가 필요한 경우가 많습니다. 50μF ~ 100μF 1.5kW ~ 3kW 압축기 모터에서 일반적입니다. 창문형 에어컨 장치의 일부 HVAC 팬 모터와 소형 압축기도 CBB60 스타일 실행 커패시터를 사용하지만 북미 시장에서는 타원형 알루미늄 캔 형식이 더 널리 퍼져 있는 반면 원통형 CBB60 모양은 아시아와 유럽 대부분을 지배합니다.

기타 모터 구동 가전제품

수영장 및 스파 순환 펌프, 관개 시스템 펌프, 곡물 처리 모터, 소형 선반, 심지어 상업용 냉각기의 일부 냉동 압축기에서도 CBB60 커패시터를 사용합니다. 영구 분할 커패시터(PSC) 또는 커패시터 시작 커패시터 실행(CSCR) 단상 유도 모터를 실행하는 모든 애플리케이션은 잠재적으로 실행 위치에서 CBB60을 사용할 수 있습니다.

CBB60 커패시터가 모터 회로에서 작동하는 방식

단상 AC 전원 자체로는 모터 고정자에 회전 자기장을 생성할 수 없으며, 회전자를 진동시키지만 회전시키지는 않는 맥동 자기장만 생성합니다. 이 문제를 해결하기 위해 모터 설계자는 두 번째(보조) 권선과 직렬로 연결된 실행 커패시터를 사용합니다. 커패시터는 해당 권선의 전류 위상을 주 권선의 전류에 비해 약 90도 전기적으로 이동시킵니다. 이 인공적인 2상 공급은 토크를 생성하는 회전 자기장을 생성하고 모터가 자체 시동되어 지속적으로 작동할 수 있도록 합니다.

CBB60은 모터가 동기 속도의 약 75~80%에 도달하면 원심 스위치나 릴레이를 통해 꺼지는 전해 시동 커패시터와 달리 회로에 영구적으로 남아 있습니다. 이는 CBB60이 상당한 정전 용량 드리프트 없이 지속적인 AC 전압 스트레스를 처리해야 함을 의미합니다. 금속화 폴리프로필렌 필름 구조는 다음과 같은 기능을 제공합니다. 폴리프로필렌은 유전 손실 계수가 매우 낮습니다(1kHz에서 tan δ ≤ 0.001). 이는 작동 중에 커패시터 내부의 열로 에너지가 낭비되지 않음을 의미합니다.

에이n important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

주요 사양 및 등급 설명

올바른 교체품을 선택하려면 CBB60 커패시터 라벨을 올바르게 읽는 것이 중요합니다. 다음 표에는 공통 매개변수와 일반적인 범위가 설명되어 있습니다.

전압 정격: 250VAC 대 450VAC

AC 전압 정격은 가장 자주 오해되는 매개변수입니다. 250VAC 정격 CBB60은 220~240VAC 주전원에서 공급되는 모터에 적합하지만 정격은 작동 중인 PSC 모터의 커패시터 전압이 공급 전압보다 높을 수 있다는 사실을 고려해야 합니다. 일부 하이슬립 모터 설계에서는 커패시터 단자 전압이 공급 전압의 1.1~1.5배 . 이것이 바로 230VAC 시장의 펌프 커패시터가 450VAC로 자주 지정되는 이유입니다. 이는 상당한 안전 여유를 제공하고 서비스 수명을 극적으로 연장합니다. 450VAC가 지정된 곳에 250VAC 커패시터를 사용하면 유전체 노화가 가속화되어 수명이 크게 단축됩니다.

커패시턴스 값과 모터 매칭

에이lways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond 정격값의 ±10% 일반적으로 실행 커패시터 대체에 대해 허용 가능한 한계를 벗어난 것으로 간주됩니다.

CBB60 커패시터의 물리적 구성

CBB60은 흰색 또는 회색 플라스틱 케이스가 있는 독특한 원통형 모양을 갖고 있으며 일반적으로 난연성 폴리프로필렌 하우징으로 제작됩니다. 내부 권선은 서로 단단히 감긴 두 개의 금속화 폴리프로필렌 필름 층으로 구성됩니다. 금속 엔드 캡을 감긴 요소의 끝 부분에 스프레이(Schoopage 프로세스)하여 금속화된 필름 층과 접촉시키고 리드 또는 와이어 터미널을 이러한 엔드 캡에 부착합니다.

권선된 요소는 플라스틱 케이스에 삽입되기 전에 에폭시 수지로 캡슐화됩니다. 이 수지 충진재는 다양한 목적으로 사용됩니다. 습기 유입을 방지하고, 진동을 완화하고, 요소에서 케이스로의 열 전달을 개선하고, 모터 진동 중에 권선을 기계적으로 안정적으로 유지합니다.

터미널 구성은 시장 및 애플리케이션에 따라 다릅니다.

• 2개의 와이어 리드(펌프 응용 분야, 직접 납땜 또는 스페이드 연결에 가장 일반적임)
• 와이어 리드 4개(터미널당 2개, 다중 모터 패널에서 데이지 체인 배선을 더 쉽게 하기 위해)
• 상단 캡의 나사 터미널(일부 이탈리아 펌프 브랜드 및 압축기 OEM에서 사용됨)
• Faston/스페이드 탭(6.3mm 탭, 세탁기 응용 분야에서 일반적)

물리적 치수는 제조업체마다 표준화되어 있지 않습니다. 에이 20μF / 450VAC CBB60은 제조업체에 따라 본체 직경이 35mm, 높이가 60mm일 수 있으며 다른 제조업체에서는 40mm × 70mm일 수 있습니다. 교체품을 주문할 때 물리적 치수가 기존 모터 브래킷이나 장착 클립에 맞는지 항상 확인하십시오.

CBB60과 기타 모터 커패시터 유형 비교

다른 일반적인 모터 커패시터 유형에 비해 CBB60이 적합한 위치를 이해하면 올바른 구성 요소를 선택하고 모터 문제를 정확하게 진단하는 데 도움이 됩니다.

CBB61은 원통형 플라스틱 하우징을 사용하는 CBB60과 물리적으로 유사해 보이지만 CBB61은 시동 토크 요구 사항이 더 낮은 팬 및 에어컨 실내기 모터용으로 설계되었습니다. CBB61을 대형 펌프 응용 분야로 대체하면 CBB61 케이스와 단자가 펌프 서비스에서 일반적으로 발생하는 더 높은 정전 용량 값과 연속 전류 부하에 대한 정격이 아니기 때문에 조기 고장이 발생할 수 있습니다. 는 CBB60 원통형 케이스는 구조적으로 더 견고합니다. 일반적으로 IP44 또는 IP54 등급으로 습한 펌프실 및 실외 인클로저에 적합합니다.

CBB60 커패시터가 고장났는지 확인하는 방법

커패시터 고장은 모터 오작동의 가장 일반적인 원인 중 하나이며 CBB60 커패시터는 예측 가능한 방식으로 성능이 저하됩니다. 고장 모드를 인식하면 진단 속도가 빨라지고 불필요한 모터 교체를 방지할 수 있습니다.

증상 기반 진단

• 모터가 웅웅거리지만 시동되지 않습니다: 주 권선에 전원이 공급되지만 보조 권선에 충분한 위상 변이 전류가 없으면 회전자는 정지 마찰을 극복할 만큼 충분한 토크를 생성할 수 없습니다. 이는 완전한 커패시터 고장(개방 회로)의 가장 일반적인 증상입니다.
• 모터가 천천히 시작되거나 수동으로 회전하는 경우에만 시작됩니다. 정전 용량이 크게 감소했지만(일반적으로 정격 값보다 20% 이상) 완전히 고장난 것은 아닙니다. 모터는 일단 시동되면 작동할 수 있지만 안정적으로 자체 시동할 수는 없습니다.
• 모터가 작동하지만 과열됨: 에이 partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• 뚜렷한 이유 없이 펌프 유량 감소: 에이 deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• 부풀어오르거나 갈라진 케이스: 유전체 파괴로 인한 내부 가스 압력으로 인해 플라스틱 케이스가 변형됩니다. 이는 치명적인 오류에 대한 가시적인 외부 지표입니다.

커패시턴스 측정기로 테스트

먼저 10kΩ 저항기를 통해 단자를 5초 이상 단락시켜 커패시터를 방전시키십시오. 짧은 전류 서지가 내부 금속화를 손상시킬 수 있으므로 절대로 직접 단락시키지 마십시오. 그런 다음 커패시턴스 모드로 설정된 디지털 멀티미터나 전용 LCR 미터를 사용하여 커패시턴스를 측정합니다. 내면의 독서 표시된 값의 ±5% 커패시터가 건강하다는 것을 나타냅니다. 정격 커패시턴스의 80% 미만 판독값 또는 개방 회로 판독값(대부분의 미터에서 OL 또는 과부하로 표시됨)은 커패시터를 교체해야 함을 나타냅니다.

500VDC에서 절연 저항계를 사용한 절연 저항 테스트는 전문 서비스 환경에서 정전용량 드리프트가 심각해지기 전에 초기 단계의 유전체 열화를 감지하는 데 사용됩니다. 건강한 CBB60은 훨씬 높은 절연 저항을 보여야 합니다. 1000MΩ ; 100MΩ 미만의 판독값은 유전체가 습기를 흡수했거나 고장나기 시작했음을 나타냅니다.

CBB60 커패시터 고장 원인 및 예방 방법

대부분의 CBB60 오류는 무작위로 발생하지 않습니다. 이는 서비스 수명을 연장하기 위해 식별하고 수정할 수 있는 특정 작동 또는 설치 조건으로 인해 발생합니다. 잘 지정되고 적절하게 설치된 커패시터는 오래 지속될 수 있습니다. 10~20년 연속 펌프 서비스 중. 품질이 좋지 않은 장치나 불리한 조건에 노출된 장치는 2~3년 내에 고장날 수 있습니다.

과전압 및 전압 서지

조기 실패의 주요 원인. 그리드 전압 변동, 스위칭 서지 및 모터 보조 권선의 용량성 전압 상승은 모두 유전체에 스트레스를 줍니다. 정격 작동 전압을 초과하는 각 볼트는 노화를 기하급수적으로 가속화합니다. 필름 커패시터 엔지니어링의 경험적 법칙은 다음과 같습니다. 온도가 10°C 증가할 때마다 또는 과전압이 10% 증가할 때마다 서비스 수명이 대략 절반으로 줄어듭니다. . 250VAC 대신 230VAC 펌프 애플리케이션에 450VAC 커패시터를 지정하면 서지 이벤트로부터 의미 있는 보호 기능을 제공합니다.

과도한 작동 온도

커패시터의 내부 온도는 주변 온도와 자체 유전 손실 및 모터의 전도성 열로 인한 자체 발열을 결합합니다. 환기가 잘 되지 않는 인클로저의 모터 프레임에 직접 장착된 커패시터는 접합부 온도를 경험할 수 있습니다. 주변 온도보다 20~30°C . 커패시터를 열원에서 멀리 두거나 공기 흐름이 있는 별도의 장착 브래킷을 사용하거나 더 높은 온도 등급(85°C 또는 105°C 정격)을 선택하면 이러한 위험이 줄어듭니다.

습기 및 물 유입

펌프실과 실외 설치에서는 커패시터가 높은 습도에 노출됩니다. 폴리프로필렌 필름은 자연적으로 수분 흡수율이 낮지만 케이스나 단자 글랜드 부분의 밀봉이 좋지 않아 시간이 지남에 따라 수분이 리드를 따라 본체 안으로 추적됩니다. 항상 커패시터 하우징의 IP 등급이 설치 환경과 일치하는지 확인하십시오. IP44는 습하거나 습한 장소에 대한 최소값입니다. IP54 또는 IP55는 실외에서 직접 사용하거나 물이 튀기 쉬운 설치에 적합합니다.

모터 시동 주파수

모터가 시동될 때마다 커패시터를 통해 짧은 돌입 전류 스파이크가 발생합니다. 펌프를 자주 켜고 끄는(잠재적으로 시간당 수십 회) 압력 스위치 제어를 사용하는 애플리케이션은 모터가 지속적으로 작동하는 애플리케이션보다 커패시터에 더 많은 스트레스를 줍니다. 시작 주파수가 모터 제조업체의 정격 듀티 사이클을 초과하는 경우 서지 전류 정격이 더 높은 커패시터를 고려하거나 압력 탱크 크기 조정을 통해 시작 주파수를 줄이십시오.

올바른 교체용 CBB60 커패시터 선택

올바른 정보가 먼저 수집되면 교체 프로세스는 간단합니다. 주문 오류를 방지하려면 다음 순서를 따르세요.

1. 고장난 커패시터의 라벨을 읽으십시오. 정전 용량(μF), 정격 전압(VAC) 및 주파수(Hz)를 기록합니다. 라벨을 읽을 수 없는 경우 모터 명판이나 서비스 설명서에서 지정된 실행 커패시터 값을 확인하십시오.
2. 전압 정격과 일치하거나 초과: 더 낮은 정격 전압으로 대체하지 마십시오. 더 높은 전압 정격(예: 동일한 용량의 250VAC를 450VAC로 대체)으로 업그레이드하는 것은 안전하고 유익합니다.
3. 정전용량을 ±5% 이내로 정확하게 일치시키세요. 에이 motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. 실제 치수를 확인합니다. 교체품이 장착 브래킷에 맞는지 확인하십시오. 온라인으로 주문하는 경우 몸체 직경과 단자 사이의 거리를 측정하십시오.
5. 터미널 유형을 확인하세요. 와이어 리드, Faston 탭 또는 나사 터미널은 기존 모터 배선 구성과 일치해야 합니다.
6. 최저가보다 품질을 선택하세요. 타사 테스트 보고서를 게시하고 IEC 60252-1 또는 GB/T 3667 표준을 준수하는 제조업체의 커패시터는 추적 가능한 품질 문서가 없는 브랜드가 없는 장치보다 더 일관된 서비스 수명을 제공합니다.

원래 값을 알 수 없고 모터 명판을 분실한 경우 모터 출력 정격을 통해 대략적인 추정을 할 수 있습니다. 일반적으로 단상 유도 전동기는 대략적인 요구 사항을 충족합니다. 정격 출력 킬로와트당 7~8μF 실행 커패시터의 경우 이는 모터 설계 및 극 수에 따라 크게 다릅니다. 이 수치는 단지 시작 추정치일 뿐입니다. 적절한 값은 항상 제조업체 데이터를 통해 확인해야 합니다.

CBB60 커패시터 취급 시 안전 예방조치

모터 응용 분야에 사용되는 필름 커패시터는 상당한 에너지를 저장합니다. 450VAC 피크(약 636V 피크)로 충전된 50μF 커패시터는 10줄 에너지 - 인체를 통해 방출될 경우 심각한 화상이나 심장 마비를 일으킬 수 있을 만큼 충분합니다. 표준 안전 관행에는 다음이 포함됩니다.

• 커패시터를 만지기 전에 모터 전원을 분리하고 잠그십시오.
• 전원이 차단된 후 단자에 접근하기 전에 최소 60초를 기다리십시오. 모터 보조 회로는 전원이 차단된 후에도 충전을 유지할 수 있습니다.
• 직접 단락 회로가 아닌 절연 프로브로 고정된 저항기(10kΩ, 5W 이상 정격)를 통해 방전합니다.
• 고장난 커패시터를 수리하거나 열려고 시도하지 마십시오. 내용물(폴리프로필렌 필름 및 에폭시)에는 화학적 위험이 없지만, 고장이 심각한 경우 케이스는 내부 압력을 받고 있을 수 있습니다.
• 현지 WEEE(전기전자제품폐기물) 규정에 따라 고장난 커패시터를 폐기하십시오. 전자 폐기물 분리가 필요한 관할 구역에 매립하지 마십시오.

CBB60 커패시터에 대해 자주 묻는 질문

더 많은 시동 토크를 얻기 위해 지정된 것보다 더 높은 정전용량 CBB60을 사용할 수 있습니까?

아니요. 작동 커패시터가 너무 크면 정상 작동 중에 보조 권선에 과도한 전류가 발생하여 과열이 발생하고 모터 수명이 단축됩니다. 더 많은 시동 토크가 필요한 경우, 실행 커패시터와 병렬로 전용 시동 커패시터(전해형)를 추가하고 릴레이 또는 원심 스위치로 전환하는 것이 해결책입니다. 해결 방법으로 실행 커패시터의 크기를 너무 크게 늘리지 마십시오.

CBB60 커패시터는 극성이 있습니까?

아니요. CBB60은 무극성 AC 커패시터입니다. 터미널은 상호 교환 가능합니다. 양극 또는 음극 리드가 없습니다. 이는 DC 성분이 분극되어 AC에 연결하면 즉시 파괴되는 전해 콘덴서와의 근본적인 차이점입니다.

CBB65를 교체하기 위해 CBB60을 사용할 수 있습니까?

안정적이지 않습니다. CBB65는 더 높은 주변 온도와 다양한 기계적 장착 요구 사항에 맞는 등급의 둥근 알루미늄 캔 하우징을 갖춘 공조 및 냉동 압축기 응용 분야용으로 특별히 설계되었습니다. 둘 다 금속화 폴리프로필렌 필름을 사용하지만 포장, 열 성능 및 진동 저항이 다릅니다. HVAC 압축기에서 CBB60을 CBB65 대체품으로 사용하는 것은 일반적으로 모터 제조업체에서 권장하지 않습니다.

CBB60 커패시터는 얼마나 오래 지속되어야 합니까?

에이 quality CBB60 capacitor in a correctly specified application typically lasts 작동 시간 10,000~15,000시간 이는 주거용 펌프를 하루에 몇 시간씩 사용하는 경우 10~20년에 해당합니다. 더 얇은 유전체나 낮은 품질의 금속화를 사용하는 저렴한 장치는 3~5년 안에 실패할 수 있습니다. 정기적인 유지 관리 중 연간 정전 용량 측정을 통해 시동 불능 오류가 발생하기 전에 성능 저하를 식별하는 데 도움이 됩니다.

CBB60 커패시터에서 "μF" 표시는 무엇을 의미합니까?

µF는 전기 용량의 단위인 마이크로패럿을 나타냅니다. 1 마이크로패럿은 1백만분의 1패럿과 같습니다. 커패시터에 인쇄된 정전 용량 값(예: 20μF)은 모터 사양과 일치해야 합니다. 이 숫자는 커패시터가 보조 권선에서 생성하는 위상 변이의 정도를 직접 결정하며 모터 성능에 영향을 주지 않으면서 크게 다른 값으로 교환할 수 없습니다.

단일 CBB60 커패시터를 사용하여 모터를 시동하고 실행할 수 있습니까?

예. 이것이 바로 영구 분할 커패시터(PSC) 모터가 작동하는 방식입니다. 단일 CBB60 실행 커패시터는 시작 위상 변이와 실행 위상 수정을 모두 제공합니다. 이 설계는 간단하고 안정적이며 시작 스위치나 릴레이를 제거하기 위해 시작 토크가 약간 낮습니다(2개의 커패시터 시작/실행 설계와 비교). 단일 CBB60 실행 커패시터가 있는 PSC 모터는 전 세계적으로 펌프, 팬 및 세탁기 응용 분야의 표준입니다.
