CBB60 및 CBB65 커패시터: 주요 차이점 설명

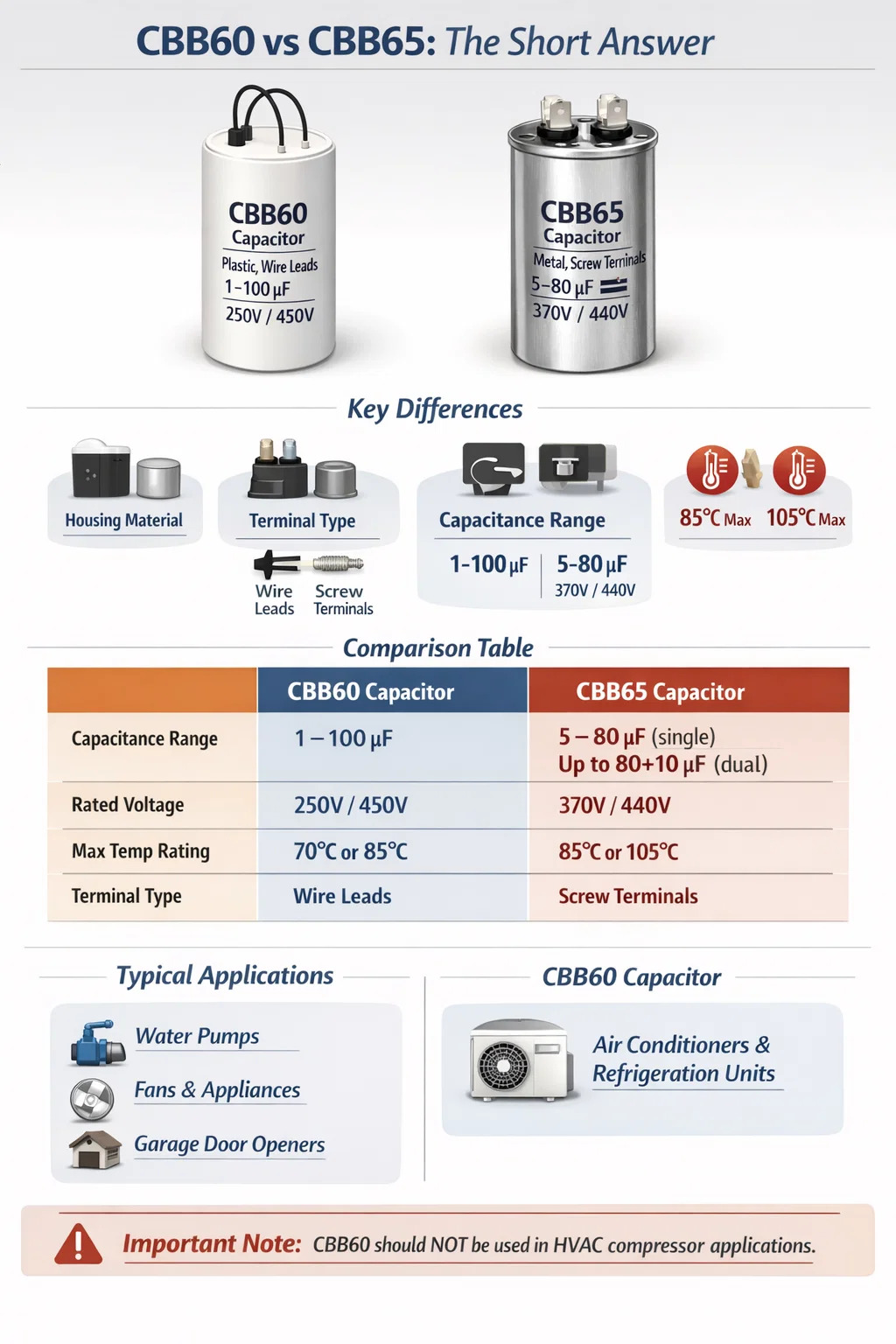

CBB60 대 CBB65: 짧은 답변

A와 A의 근본적인 차이점은 다음과 같습니다. CBB60 커패시터 CBB65 커패시터는 물리적 구조와 의도된 애플리케이션 환경에 따라 달라집니다. CBB60은 주로 단상 AC 모터 시동 및 구동 회로용으로 설계된 원통형 와이어 리드 커패시터입니다. CBB65는 에어컨 압축기 및 냉동 장치와 같은 더 무거운 작업용으로 설계된 금속 캔, 나사 터미널 커패시터입니다. 둘 다 AC 회로에서 작동하는 폴리프로필렌 필름 커패시터이지만 폼 팩터, 단자 유형, 정전 용량 범위 및 열 복원력이 크게 다릅니다.

교체품을 선택하거나 새로운 설계를 위해 커패시터를 소싱하는 경우 일반적으로 장착 방법, 단자 구성 및 작동 온도 상한에 주의하지 않고 두 커패시터를 교체할 수 없습니다. 커패시턴스 값과 전압 정격이 동일하게 나타나는 경우에도 이 두 가지 유형을 혼동하면 고부하 환경에서 조기 고장이나 안전 위험이 발생할 수 있습니다.

물리적 구조 및 폼 팩터

CBB60과 CBB65의 가장 즉각적으로 눈에 띄는 차이점은 물리적 포장에 있습니다.

CBB60 커패시터: 원통형 플라스틱 하우징

CBB60 커패시터는 한쪽 끝에서 연장되는 2개 또는 4개의 와이어 리드가 있는 원통형 플라스틱(일반적으로 폴리프로필렌 또는 난연성 하우징) 본체를 사용합니다. 몸체 직경은 일반적으로 다음과 같습니다. 30mm ~ 50mm , 높이는 커패시턴스에 따라 60mm에서 100mm 사이로 다양합니다. 이러한 리드를 사용하면 모터 터미널 보드에 직접 장착하거나 빠른 연결 터미널을 통해 연결할 수 있습니다. 플라스틱 케이스는 습기 유입으로부터 내부 필름 권선을 밀봉하기 위해 에폭시 수지 또는 유사한 절연 충전재로 채워져 있습니다.

CBB60은 리드 와이어를 사용하기 때문에 "납이 포함된" 구성 요소로 간주됩니다. 일반적으로 플라스틱 브래킷이나 클립으로 고정되어 모터의 커패시터 구획 내에 수직으로 위치하거나 비스듬히 위치합니다. 이 설계는 공간 효율적이고 생산 비용이 낮기 때문에 워터 펌프 모터, 팬 모터 및 소형 가전 모터 부문을 지배하고 있습니다.

CBB65 커패시터 : 금속 알루미늄 캔 하우징

대조적으로 CBB65 커패시터는 둥근 알루미늄 합금 용기 . 단자는 상단에 장착된 나사형 커넥터이므로 단순한 전선 리드보다 진동에 더 잘 견디는 안전한 배선 연결이 가능합니다. 금속 인클로저는 플라스틱에 비해 뛰어난 열 방출 및 기계적 보호 기능을 제공합니다. 일반적인 치수에는 다음의 직경이 포함됩니다. 40mm ~ 50mm 높이는 70mm ~ 120mm이지만 듀얼 런 커패시터(두 개의 커패시턴스 값을 하나의 장치에 결합)는 더 클 수 있습니다.

알루미늄 캔은 내부 과압이 발생할 경우 안전 밸브 역할을 하는 하단 또는 상단의 압력 완화 통풍구로 밀봉됩니다. 이 기능은 주변 온도가 급격하게 상승할 수 있는 압축기 환경에서 매우 중요합니다. 금속 본체는 HVAC 커패시터 설치를 위한 업계 표준 방법인 강철 스트랩 밴드 또는 브래킷을 통한 외부 장착도 지원합니다.

전기 등급 비교

두 커패시터 유형 모두 AC 회로에서 작동하지만 정격 매개변수는 의도된 사용 사례를 반영하는 방식에 따라 다릅니다.

전압 정격에는 특별한 주의가 필요합니다. CBB65는 거의 독점적으로 사용 가능합니다. 370VAC 및 440VAC 모터 시동 중 순간적인 서지가 공칭 라인 전압보다 훨씬 높은 수준에 도달할 수 있는 HVAC 압축기 시스템 내부의 전압 조건을 처리합니다. 250VAC의 CBB60 커패시터는 정전 용량 값이 일치하더라도 이러한 조건에서 위험할 정도로 과소평가됩니다.

일반적인 애플리케이션 환경

각 커패시터가 작동하도록 설계된 위치를 이해하면 애초에 물리적, 전기적 차이가 존재하는 이유를 명확히 하는 데 도움이 됩니다.

CBB60 커패시터가 사용되는 곳

CBB60 커패시터는 경~중간 부하 환경의 광범위한 단상 유도 모터를 위한 표준 모터 실행 및 모터 시작 커패시터입니다. 일반적인 응용 분야는 다음과 같습니다.

• 워터 펌프 모터(수중 및 표면 장착형, 일반적으로 0.37kW ~ 2.2kW)
• 천장 선풍기 및 배기 팬
• 세탁기 드럼 모터
• 소형 공기 순환기 및 환기 장비
• 차고문 오프너
• 저전력 범위의 수영장 및 스파 펌프 모터

이러한 환경에서 작동 온도는 70°C~85°C 미만으로 유지되는 경향이 있으며 진동 부하도 중간 정도입니다. 주변 환경은 일반적으로 플라스틱 인클로저가 습기 및 기계적 충격으로부터 적절한 보호를 제공할 만큼 충분히 제어됩니다.

CBB65 커패시터가 사용되는 곳

CBB65 커패시터는 HVAC 및 냉동 압축기 모터의 요구 사항에 맞게 특별히 제작되었습니다. 주요 애플리케이션 환경은 다음과 같습니다.

• 중앙 에어컨 압축기 장치(분할 시스템, 패키지 장치)
• 히트펌프 압축기
• 상업용 냉동 압축기
• 공냉식 응축 장치
• 실외 HVAC 장치의 콘덴서 팬 모터

더운 여름날 실외 HVAC 압축기 캐비닛의 내부 온도는 주변 온도 55°C ~ 70°C 압축기 모터 표면에 국부적인 열이 추가됩니다. 해당 모터 옆에 장착된 커패시터는 안정적으로 생존해야 합니다. 85°C ~ 105°C 연속 작동 온도 - CBB65의 정격 사양이지만 대부분의 표준 CBB60 장치는 그렇지 않습니다.

열 성능 및 방열

열 관리는 두 커패시터 제품군 간의 기술적으로 가장 의미 있는 차이점 중 하나이며 재료 선택을 직접적으로 설명합니다.

폴리프로필렌 필름 커패시터는 특히 지속적인 AC 전류 하에서 유전 손실로 인해 내부적으로 열을 발생시킵니다. 모터 실행 애플리케이션에서 커패시터는 모터가 실행되는 동안 항상 전원이 공급됩니다. 이는 짧은 시작 펄스 구성 요소가 아니라 실행 회로에서 지속적으로 활성화되는 요소입니다. 효율적으로 소산되지 않는 열은 커패시터 본체 내부에 축적되어 유전체 열화를 가속화합니다.

알루미늄의 열전도율은 약 205W/(m·K)입니다. 반면 CBB60 하우징에 사용되는 일반적인 엔지니어링 플라스틱의 범위는 0.1~0.5W/(m·K)입니다. 이는 CBB65 커패시터의 금속 캔이 CBB60의 플라스틱 하우징보다 벽을 통해 약 400~2000배 더 효율적으로 열을 방출한다는 것을 의미합니다. 실제로 부하가 걸린 CBB65의 코어 온도는 동일한 전기적 스트레스를 받는 CBB60보다 훨씬 낮게 유지되어 서비스 수명을 직접 연장하고 열 고장 위험을 줄입니다.

이것이 바로 CBB65 커패시터가 고급 버전에서 최대 작동 온도 105°C 등급을 받을 수 있는 이유입니다. 금속 인클로저는 외부 주변 환경이 극단적인 경우에도 내부 필름 온도를 생존 가능한 수준으로 유지합니다. 85°C 등급의 실외 압축기 캐비닛에 설치된 CBB60 커패시터는 기술적으로 실온에서 생존할 수 있지만 여름철 내내 주변 온도가 지속적으로 한계점에 도달하면 수명이 크게 단축됩니다.

안전 기능 및 고장 모드

CBB60 및 CBB65 커패시터의 안전 설계 철학은 눈에 띄게 다르며 이는 각각의 배포 환경을 다시 반영합니다.

두 가지 유형의 자가 치유 필름

CBB60 및 CBB65 커패시터는 모두 자가 치유 특성을 지닌 금속화 폴리프로필렌 필름을 사용합니다. 필름에 미세한 구멍이 나는 국지적인 유전 파괴가 발생하면 해당 지점의 얇은 금속 전극이 방전 에너지로 인해 즉시 증발하여 결함이 제거되고 절연이 복원됩니다. 이 메커니즘을 통해 커패시터는 서비스 수명 동안 치명적인 오류 없이 수천 번의 사소한 오류 이벤트를 견딜 수 있습니다. 자가 치유 특성은 모든 CBB 시리즈 필름 커패시터의 공통된 강점입니다.

CBB65의 압력 완화 벤트

CBB65 커패시터는 알루미늄 캔에 밀봉되어 있습니다. 내장형 압력 완화 벤트 , 일반적으로 캔 바닥에 위치하거나 뚜껑 씰에 통합되어 있습니다. 확장된 과전압 또는 열 저하로 인해 내부 가스가 축적되면 이 통풍구가 제어된 방식으로 열려 압력을 방출하고 캔이 격렬하게 파열되는 것을 방지합니다. 그 결과 폭발적인 모드가 아닌 상대적으로 안전한 "개방형 오류" 모드가 탄생했습니다.

CBB60 플라스틱 케이스 커패시터에는 이러한 통풍구가 없습니다. 심각한 과부하 상태에서 CBB60은 부풀어 오르거나 하우징이 갈라질 수 있으며 최악의 경우 특히 충전 수지가 부족하거나 노화된 경우 더 갑작스러운 힘으로 인해 파열될 수 있습니다. 이는 커패시터 교체가 실제 안전 수명 이상으로 지연되는 환기가 잘 되지 않는 펌프 모터 캐비티의 알려진 고장 모드입니다.

방전 저항기

많은 CBB65 커패시터(특히 북미 HVAC 시장에서 판매되는 커패시터)에는 내부 커패시터가 포함되어 있습니다. 블리드 저항기(일반적으로 10kΩ ~ 20kΩ) 장치의 전원이 차단된 후 잔류 전압을 방전하기 위해 단자 전체에 배선되어 있습니다. 이는 시스템을 끈 직후에 커패시터를 처리할 수 있는 서비스 기술자에게 중요한 안전 기능입니다. 40μF, 440VAC 커패시터의 잔류 전하는 방전되지 않으면 치명적일 수 있습니다. CBB60 커패시터에는 제조업체 및 등급에 따라 이 저항기가 포함될 수도 있고 포함되지 않을 수도 있습니다.

이중 실행 커패시터: CBB65 전용 기능

CBB65 제품군 내에 존재하지만 CBB60에는 실제로 동등한 제품이 없는 중요한 제품 카테고리 중 하나는 다음과 같습니다. 이중 실행 커패시터 (북미 시장에서는 "듀얼 커패시터" 또는 "타원형 커패시터"로 표시되기도 함)

이중 실행 CBB65 커패시터에는 공통 단자를 공유하는 단일 알루미늄 캔 내에 두 개의 독립 커패시터 요소가 포함되어 있습니다. 세 개의 터미널에는 일반적으로 레이블이 지정되어 있습니다. HERM(밀폐형 압축기), FAN(응축기 팬 모터) 및 COM(공통) . 이는 두 개의 별도 커패시터를 하나의 장치로 통합하여 HVAC 장비의 공간과 비용을 절약합니다.

일반적인 이중 실행 커패시터 구성에는 다음과 같은 값이 포함됩니다.

• 35μF 5μF / 440VAC(중형 주거용 분할 시스템)
• 45 µF 5 µF / 440 VAC(대규모 주거용 또는 경상업용)
• 55μF 7.5μF / 440VAC(대용량 압축기)
• 80 µF 10 µF / 370 VAC(대량 상업용 압축기 시동)

이 이중 구성은 두 개의 개별 권취 필름 요소에 충분한 공간과 열 관리가 필요하기 때문에 금속 캔 형식에서만 물리적으로 실용적입니다. 플라스틱 케이스의 CBB60 스타일 하우징은 고온 압축기 조건에서 이 구성을 안정적으로 지원하지 않습니다. 이는 CBB65 플랫폼이 HVAC에서 여전히 지배적인 이유 중 하나입니다.

인증 표준 및 규정 준수

CBB60 및 CBB65 커패시터는 모두 중국 국가 표준의 적용을 받습니다. GB/T 3667 , AC 모터 커패시터를 다루고 있습니다. 그러나 해당 표준에 속하는 제품 범주는 서로 다른 요구 사항을 반영합니다. 중국 표준 외에도 글로벌 시장에서 판매되는 커패시터에는 추가 인증이 있습니다.

• CBB60 커패시터 일반적으로 펌프 및 팬 모터 교체에 사용되는 경우 유럽 시장에서는 CE 마크를, 북미에서는 UL/CUL 인증을 받습니다.
• CBB65 커패시터 북미 HVAC 시장의 경우 UL 810 (커패시터 표준) 등재된 HVAC 장비에 사용하려면 UL 등재 요구 사항을 준수해야 합니다. 많은 제품에는 CSA 및 RoHS 준수 표시도 있습니다.

원래 특정 커패시터 유형으로 인증된 장비의 커패시터를 교체할 때 인증되지 않거나 다른 범주의 구성 요소를 교체하면 기술적으로 장비 인증이 무효화되고 책임 문제가 발생할 수 있으며, 특히 정기 검사를 받는 상업용 설치의 경우 더욱 그렇습니다.

각 커패시터의 표시를 읽는 방법

CBB60 및 CBB65 커패시터 모두 주요 사양을 하우징에 직접 인쇄합니다. 이러한 표시를 이해하면 추측 없이 정확한 교체품을 선택할 수 있습니다.

일반적인 CBB60 커패시터 라벨은 다음과 같습니다.

CBB60 — 30μF ± 5% — 450VAC — 50/60Hz — 85°C

일반적인 CBB65 커패시터 라벨은 다음과 같습니다.

CBB65A — 45 5μF ± 5% — 440VAC — 50/60Hz — 105°C — P2(방전 저항기 등급)

CBB65A의 접미사 "A"는 일반적으로 내부 방전 저항기가 있음을 나타냅니다. 이중 정전 용량 값(예: 45 5μF)을 보면 즉시 이중 실행 장치임을 식별할 수 있습니다. 440VAC의 전압 정격과 105°C의 온도 정격은 압축기 서비스에 적합한 정격임을 확인시켜 줍니다.

두 커패시터 중 하나를 교체할 때 일치하는 세 가지 핵심 매개변수 모두 —정전 용량 값, 정격 전압 및 온도 정격—이 필수적입니다. 더 낮은 전압이나 더 낮은 온도 등급으로 대체하는 것은 결코 허용되지 않습니다. 더 높은 전압이나 더 높은 온도 정격을 사용하는 것이 전기적으로 안전하지만 물리적 치수도 확인해야 합니다.

수명 기대치 및 성능 저하 패턴

커패시터 수명은 작동 온도, 전압 스트레스 및 듀티 사이클에 따라 크게 달라집니다. CBB60과 CBB65는 모두 금속화 필름 유형으로 일반적으로 AC 모터 서비스에서 전해 커패시터보다 오래 지속되지만 예상 서비스 수명은 적용 조건에 따라 다릅니다.

CBB60 서비스 수명

적당한 주변 온도(40°C 미만)의 일반적인 펌프 모터 또는 팬 모터 서비스에서 고품질 CBB60 커패시터는 다음을 달성할 수 있습니다. 30,000~50,000 작동 시간 상당한 커패시턴스 드리프트가 발생하기 전에. 계절별 사용 장비(예: 6개월 동안 하루 8시간 작동하는 수영장 펌프)의 경우 이는 대략 10~17년의 서비스 기간에 해당합니다. 그러나 환기가 잘 되지 않는 인클로저나 열원 근처에서는 이 수치가 급격히 떨어질 수 있습니다. 일부 장치는 고온 펌프 하우징에서 3~5년 내에 고장납니다.

CBB65 서비스 수명

HVAC 압축기 서비스의 경우 고품질 구조의 CBB65 커패시터는 일반적으로 다음과 같은 등급을 받습니다. 60,000시간 이상 정격 온도에서. 그러나 실제 HVAC 서비스 조건은 커패시터에 적용하기 어렵습니다. 유틸리티 그리드 이벤트로 인한 전압 서지, 반복적인 압축기 강제 시동, 40°C 이상의 주변 온도에서 지속적인 작동으로 인해 유효 서비스 수명이 다음과 같이 단축될 수 있습니다. 8~15년 주거용 애플리케이션에서. 이것이 바로 더운 기후의 HVAC 서비스 기술자가 눈에 띄는 오류가 발생하기 전에도 7~10년마다 사전 커패시터 교체를 권장하는 이유입니다.

정전 용량 드리프트는 두 유형 모두에서 가장 일반적인 성능 저하 모드입니다. 정격 커패시턴스가 10% 이상 손실된 커패시터는 모터가 더 높은 전류를 소비하고 더 뜨거워지며 효율성이 저하될 수 있습니다. 이는 모터가 완전히 고장나지 않았더라도 마찬가지입니다. 일상적인 유지 관리 중에 정전 용량 측정기로 정전 용량을 측정하면 압축기 고장이 발생하기 전에 이를 포착할 수 있습니다.

상호 교환성: 하나를 다른 것으로 대체할 수 있습니까?

이는 현장 서비스 및 교체 시나리오에서 발생하는 가장 실용적인 질문 중 하나입니다.

간단히 말해서 CBB65는 대부분의 응용 분야에서 CBB60을 대체할 수 있지만 압축기 응용 분야에서는 CBB60이 CBB65를 대체해서는 안 됩니다.

펌프 모터의 CBB60 커패시터를 교체해야 하고 정전 용량이 일치하고 더 높은 전압 정격을 사용할 수 있는 CBB65 장치를 교체해야 하는 경우 전기적으로 작동하며 더 나은 열 특성으로 인해 실제로 수명이 원래 제품보다 뛰어날 수 있습니다. 적절한 커넥터를 사용하여 터미널 유형 차이(나사 터미널과 와이어 리드)를 해결해야 합니다.

HVAC 압축기 애플리케이션에 CBB60 커패시터를 설치하는 것과 다른 방향으로 가는 것은 다음과 같은 여러 가지 이유로 권장되지 않습니다.

• CBB60의 온도 등급(종종 85°C)은 지속적인 압축기 주변 조건에 비해 충분하지 않을 수 있습니다.
• 전압 정격(CBB60의 경우 250VAC 일반)은 370~440VAC 압축기 서비스와 호환되지 않습니다.
• 와이어 리드는 추가 스트레인 릴리프 없이는 압축기 장치의 진동 환경에 적합하지 않습니다.
• 압력 방출구가 없다는 것은 열 스트레스 하에서 더 위험한 고장 모드를 의미합니다.
• 이중 실행 구성이 없다는 것은 하나의 CBB65 이중 실행 장치가 일반적으로 작동하는 곳에 두 개의 별도 장치가 필요하다는 것을 의미합니다.

가격 및 가용성 고려 사항

상업적 소싱 관점에서 CBB60 및 CBB65 커패시터는 서로 다른 시장 계층을 차지합니다.

CBB60 커패시터는 대량 상용 부품입니다. 표준 20μF / 450VAC CBB60 중급 제조업체의 비용은 대략 단위당 $0.80 ~ $2.50 대량 주문으로. 전자제품 유통업체, 가전제품 부품 공급업체, 전 세계 온라인 마켓플레이스에서 널리 구입할 수 있습니다.

CBB65 커패시터, 특히 HVAC용 이중 실행 유형은 더 복잡한 구조와 고급 재료를 반영하여 더 높은 가격을 요구합니다. 에이 45 5μF/440VAC 이중 실행 CBB65 일반적으로 비용 단위당 $4 ~ $15 소매점에서는 주요 HVAC OEM 공급업체의 브랜드 제품이 때때로 20~30달러에 이릅니다. 위조 및 표준 이하의 CBB65 커패시터는 HVAC 교체 부품 시장에서 문서화된 문제입니다. 알루미늄 캔이 포함된 장치이지만 내부 구조가 부적절하면 허용 오차를 빠르게 벗어나거나 열로 인해 조기에 작동하지 않아 압축기 고장이 발생합니다. 평판이 좋은 대리점에서 구입하고 UL 등재 마크를 확인하는 것이 좋습니다.
