CBB60 커패시터 극성: 양극입니까, 음극입니까?

CBB60 커패시터 극성: 직접적인 대답

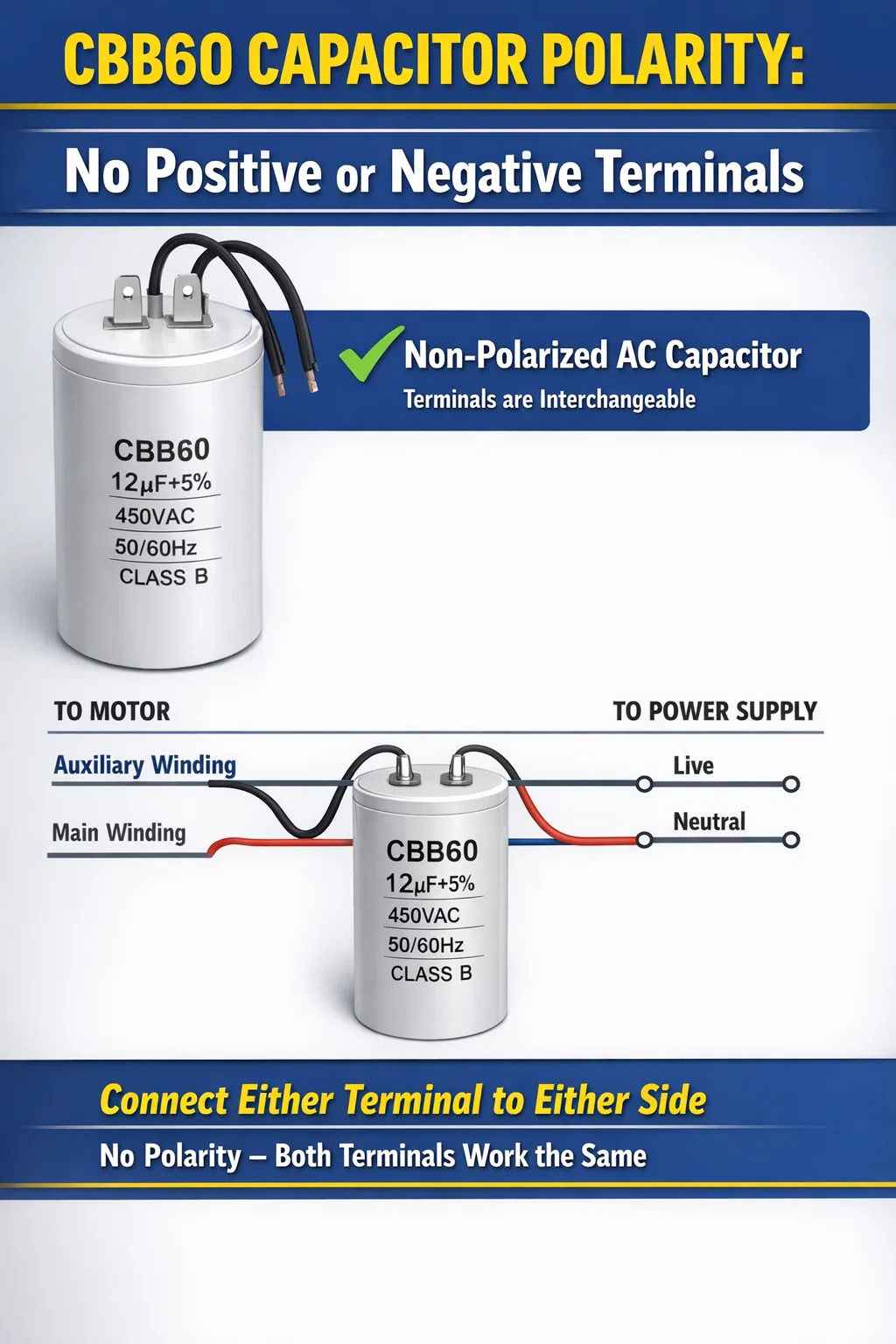

CBB60 커패시터는 긍정적이지도 부정적이지도 않다 . 이는 무극성 AC 커패시터입니다. 즉, 지정된 양극 또는 음극 단자가 없습니다. 손상이나 오작동의 위험 없이 회로의 양쪽에 터미널을 연결할 수 있습니다. 이는 극성이 엄격하여 잘못 연결하면 고장이 나거나 심지어 폭발하는 전해 콘덴서와 구별되는 가장 기본적인 특성 중 하나입니다.

CBB60 커패시터에 대한 극성 정보를 검색하는 많은 사람들은 전해 커패시터가 일반적인 DC 회로를 사용한 배경에서 왔습니다. 이러한 맥락에서 극성은 매우 중요합니다. 그러나 CBB60은 전류 방향이 지속적으로 바뀌는 교류(AC) 환경을 위해 특별히 설계되었습니다. 일반적으로 로컬 그리드 주파수에 따라 초당 50~60회입니다. 이러한 환경에서는 극성 커패시터가 거의 즉시 파괴됩니다. CBB60은 내부 구조가 대칭이고 무극성이므로 이를 원활하게 처리합니다.

따라서 CBB60 커패시터에 두 개의 단자가 있고 어느 것이 어느 것인지 궁금하다면 걱정하지 마세요. 그것들은 상호 교환 가능합니다. 회로에 연결하기만 하면 커패시터가 제 역할을 할 것입니다.

CBB60 커패시터란 무엇이며 용도는 무엇입니까?

CBB60은 AC 모터 시동 및 작동 애플리케이션용으로 설계된 금속화 폴리프로필렌 필름 커패시터입니다. "CBB"라는 이름은 중국 표준 명칭으로, "CB"는 커패시터 유형을 나타내고 "B60"은 해당 분류 내의 특정 시리즈를 나타냅니다. 이러한 커패시터는 "모터 실행 커패시터" 또는 "AC 필름 커패시터"라고도 하며 전 세계적으로 단상 유도 모터에 널리 사용됩니다.

다음을 포함한 다양한 일상 장비에서 CBB60 커패시터를 찾을 수 있습니다.

• 가정, 농업, 건설현장에 사용되는 워터펌프 및 수중펌프
• 공기 압축기 및 에어컨 장치
• 세탁기(특히 구형 드럼형 모델)
• 선풍기 및 환기 장비
• 단상 AC 유도 모터를 사용하는 전동 공구
• 수영장 펌프 및 스파 장비
• 농업용 관개 모터

CBB60 커패시터의 일반적인 정전용량 범위는 다음과 같습니다. 1μF ~ 100μF , 전압 정격은 일반적으로 250VAC 또는 450VAC입니다. 일부 고부하 모델의 정격은 500VAC입니다. 워터 펌프 응용 분야에서 가장 자주 접하는 값은 8μF~30μF입니다. 세탁기 모터의 경우 6μF~16μF가 일반적입니다. 커패시터 본체는 일반적으로 한쪽 끝에서 연장되는 2개 또는 4개의 와이어 리드가 있는 원통형이며, 절연 및 환경 보호 기능을 제공하는 플라스틱 쉘로 둘러싸여 있습니다.

내부 구조는 얇은 폴리프로필렌 필름을 유전체 재료로 사용하고 알루미늄 금속화가 필름 위에 직접 증착됩니다. 이 설계는 커패시터에 자가 치유 특성을 부여합니다. 즉, 전압 스파이크로 인해 유전체의 작은 부분에 구멍이 난 경우 국부 금속층이 증발하고 결함을 효과적으로 복구하여 오래된 종이나 호일 설계에 비해 커패시터의 서비스 수명을 크게 연장합니다.

CBB60 커패시터에 양극 또는 음극 단자가 없는 이유

CBB60 커패시터에 극성이 관련이 없는 이유를 이해하려면 커패시터의 기본 물리학과 교류가 직류와 어떻게 다르게 동작하는지 이해하는 데 도움이 됩니다.

AC 전류가 모든 것을 변화시키는 방법

DC 회로에서는 전류가 한 방향으로만 흐릅니다. 전해액과 같은 극성 커패시터는 한 플레이트에 올바른 단자가 양 전압에 연결된 경우에만 유전체 역할을 하는 산화물 층을 가지고 있습니다. 극성을 바꾸면 산화물 층이 부서지고 커패시터 내부에 가스가 축적되어 때로는 격렬하게 치명적인 고장이 발생합니다.

AC 전류는 그리드 주파수에서 방향을 바꿉니다. 50Hz 시스템에서 전류는 초당 50회의 전체 사이클을 완료합니다. 즉, 초당 100회 방향을 바꿉니다. 60Hz 시스템에서는 초당 120회 역전됩니다. 이 환경의 커패시터는 동일한 효율로 양방향으로 충전 및 방전할 수 있어야 합니다. 이것이 바로 CBB60의 폴리프로필렌 필름 유전체가 제공하는 기능입니다. 즉, 특정 순간에 어느 단자가 더 높은 전위에 있는지에 관계없이 대칭적으로 충전 및 방전됩니다.

필름 유전체의 역할

폴리프로필렌은 비극성 폴리머입니다. 산화알루미늄(전해 커패시터에 사용됨)과 달리 폴리프로필렌은 유전 특성을 유지하기 위해 전기장의 방향에 의존하지 않습니다. 필름은 전기장이 왼쪽에서 오른쪽으로 향하든, 오른쪽에서 왼쪽으로 향하든 동일하게 작동합니다. 이 재료 특성으로 인해 CBB60은 물리적, 화학적 수준에서 완전 대칭 및 무편극화됩니다.

CBB60의 두 전극은 화학적으로 동일합니다. 둘 다 폴리프로필렌 필름의 알루미늄 금속화 층입니다. 산화물 층, 비대칭성 및 선호되는 방향이 없습니다. 이것이 전해 커패시터와의 근본적인 차이점이며 CBB60 커패시터 본체에서 " " 또는 "-" 표시를 찾을 수 없는 이유입니다.

CBB60 커패시터의 표시 읽기

CBB60 커패시터에는 극성 표시가 없으므로 올바른 적용을 위해서는 인쇄된 라벨의 의미를 이해하는 것이 여전히 중요합니다. 다음은 귀하가 접할 수 있는 일반적인 표시에 대한 분석입니다.

이러한 표시는 양극 또는 음극 단자를 나타내지 않습니다. 왜냐하면 아무 것도 없기 때문입니다. 커패시터의 두 와이어 리드는 모든 실제적인 목적을 위해 완전히 교체 가능합니다. 모터의 시동 권선에 왼쪽 리드를 연결하든 오른쪽 리드를 연결하든 전기적으로 차이가 없습니다.

결정적으로 중요한 것은 커패시턴스 값 및 정격 전압 모터나 기기의 원래 사양에 맞춰야 합니다. 잘못된 정전용량(20% 정도라도)이 있는 커패시터를 사용하면 모터가 비효율적으로 작동하거나 과열되거나 시동되지 않을 수 있습니다. 항상 CBB60을 동일하거나 매우 가까운 정전용량과 동일하거나 더 높은 전압 정격 중 하나로 교체하십시오.

CBB60 커패시터를 올바르게 연결하는 방법

극성은 문제가 되지 않으므로 CBB60 커패시터 배선은 모터 회로의 올바른 지점에 연결하는 데 전적으로 중점을 둡니다. 일반적인 단상 유도 모터 애플리케이션에서 작동하는 방법은 다음과 같습니다.

단상 모터의 기본 연결

표준 단상 유도 전동기에는 주 권선과 보조(기동) 권선이라는 두 세트의 권선이 있습니다. CBB60 커패시터는 보조 권선과 직렬로 연결됩니다. 이로 인해 두 권선의 전류 사이에 위상 변이가 발생하여 모터가 시작되고 작동할 수 있는 회전 자기장이 생성됩니다.

일반적인 배선 순서는 다음과 같습니다.

1. CBB60의 한쪽 단자를 모터의 보조 권선 단자에 연결합니다.
2. CBB60의 다른 쪽 단자를 전원 공급 장치의 라이브(라인) 단자에 연결합니다.
3. 주 권선은 전원 공급 장치(활성 및 중성)에 직접 연결됩니다.
4. 두 권선 모두 중성 연결을 공유합니다.

CBB60의 두 단자는 상호 교환이 가능하므로 어떤 단자를 권선에 연결하고 어느 단자를 공급 라인에 연결하는지는 중요하지 않습니다. 회로 동작은 어느 쪽이든 동일합니다.

4리드 CBB60 커패시터

일부 CBB60 커패시터에는 2개가 아닌 4개의 리드가 제공됩니다. 이는 극성이 있다는 의미가 아닙니다. 이는 단순히 커패시터에 병렬(전체 정전 용량의 경우) 또는 직렬(감소된 정전 용량 및 더 높은 유효 전압 정격을 위해)로 연결할 수 있는 두 개의 내부 섹션이 있음을 의미합니다. 이 구성은 때때로 여러 커패시터 값을 저장하지 않고도 모터 매칭의 유연성을 허용하는 데 사용됩니다. 대부분의 교체 시나리오에서는 4개의 리드를 두 쌍으로 연결하여 병렬 작동과 전체 정격 정전 용량을 달성합니다.

4리드 커패시터를 다룰 때는 항상 모터에 인쇄된 배선도나 서비스 설명서를 확인하십시오. 구성은 모터 성능에 큰 영향을 미칠 수 있습니다.

배선 시 안전 주의 사항

극성은 문제가 되지 않지만 안전은 절대적으로 중요합니다. CBB60 커패시터를 사용할 때마다 다음 예방 조치를 따르십시오.

• 취급하기 전에 커패시터를 방전시키십시오. — 전원이 꺼진 후에도 CBB60은 상당한 기간 동안 위험한 충전을 유지할 수 있습니다. 단자를 만지기 전에 절연 저항(약 10kΩ, 10W)으로 단자를 잠시 단락시키십시오.
• 모터 하우징이나 정션박스를 열기 전에 항상 차단기의 전원을 차단하세요.
• 절연 도구를 사용하고 밑창이 고무로 된 신발을 착용하세요.
• 교체용 커패시터의 정격 전압이 원래 사양과 일치하거나 이를 초과하는지 확인하십시오. 정격 이하의 커패시터를 설치하지 마십시오.
• 연결하기 전에 리드의 와이어 절연체에 균열이나 열 손상이 있는지 검사하십시오.

CBB60 커패시터와 극성 전해 커패시터 비교

일반적인 혼란의 원인은 CBB60 필름 커패시터와 전해 커패시터의 차이입니다. 차이점을 명확하게 이해하면 교체품을 선택하거나 결함을 진단할 때 비용이 많이 드는 실수를 방지할 수 있습니다.

이 표의 실제적인 의미는 다음과 같습니다. 모터 회로에서 CBB60을 전해 콘덴서로 대체하려고 시도하지 마십시오. . 동일한 커패시턴스 값을 가진 전해 커패시터를 찾았더라도 AC 주파수에서 역극성을 처리할 수 없으면 작동 후 몇 초 내에 고장이 발생합니다. 실패는 폭발적이고 위험할 수 있습니다.

CBB60 커패시터가 고장났는지 확인하는 방법

CBB60 커패시터는 특히 고온 환경에서 시간이 지남에 따라 성능이 저하됩니다. CBB60에 오류가 발생하면 일반적으로 해당 모터에 명확한 증상이 나타납니다. 이러한 증상을 알면 불필요하게 모터 전체를 교체하는 것보다 빠르게 문제를 진단할 수 있습니다.

실패한 CBB60 커패시터의 일반적인 증상

• 모터가 웅웅거리지만 시동되지 않음 — 이것은 가장 고전적인 표시입니다. 주 권선에 전원이 공급되고 험이 발생하지만 커패시터의 위상 변이 전류가 없으면 회전 자기장이 없고 모터는 정지 상태를 유지합니다.
• 수동으로 회전하면 모터가 시작되지만 자체 시작은 불가능합니다. 부분적으로 성능이 저하된 커패시터는 회전자가 움직일 때 여전히 충분한 위상 변이를 제공할 수 있지만 초기 관성을 극복할 만큼 충분하지는 않습니다.
• 모터가 정상보다 느리게 작동하거나 정격보다 더 많은 전류를 소비합니다.
• 정상 부하 조건에서 모터가 과열됨
• 커패시터 본체의 눈에 보이는 물리적 손상 - 부풀어오름, 균열, 탄 자국 또는 케이스에서 오일 누출
• 모터하우징에서 타는 냄새가 나요

멀티미터를 사용하여 CBB60 커패시터 테스트

정전 용량 측정 기능이 있는 디지털 멀티미터를 사용하여 기본적인 점검을 수행할 수 있습니다. 커패시터를 안전하게 방전시킨 후 프로브를 두 단자에 연결하십시오. 극성이 없으므로 어느 프로브가 어느 단자에 닿아도 상관 없습니다. 미터는 본체에 인쇄된 정격 값에 가까운 정전 용량 값을 표시해야 합니다.

건강한 CBB60은 일반적으로 다음 범위 내에서 측정됩니다. 정격 정전용량의 ±10% . 예를 들어, 20μF 커패시터는 18μF와 22μF 사이를 읽어야 합니다. 20μF 커패시터의 8μF와 같이 정격 값보다 훨씬 낮은 판독값은 유전체가 저하되었으며 커패시터를 교체해야 함을 나타냅니다. 0 또는 개방 회로 판독은 커패시터가 완전히 고장난 것을 의미합니다.

일부 간단한 멀티미터에는 저항 측정 기능만 있습니다. 이 경우 대략적인 테스트는 미터를 높은 저항 범위(예: 2MΩ)로 설정하고 프로브를 커패시터 단자에 잠깐 접촉시키는 것입니다. 작동하는 커패시터는 미터의 내부 배터리에서 충전되면서 순간적으로 낮은 판독값을 표시한 다음 커패시터가 충전을 유지하면서 판독값이 무한대로 올라갑니다. 미터가 0(단락)을 나타내거나 처음부터 최대값을 유지하는 경우(개방 회로) 커패시터에 결함이 있는 것입니다.

육안 검사로 충분한 경우

많은 경우 미터기가 전혀 필요하지 않습니다. CBB60 커패시터 본체에 다음 중 하나가 표시되면 추가 테스트 없이 즉시 교체하십시오.

• 원통형 껍질이 어느 지점에서나 부풀어 오르거나 부풀어 오른다.
• 플라스틱 케이스에 금이 가거나 갈라진 부분이 있습니다.
• 그을린 자국이 있거나 녹은 부분이 있거나 케이싱이 어두워진 경우
• 본체 또는 주변에 눈에 띄는 기름 잔여물이 있습니다(유전체 오일이 누출되었음을 나타냄).
• 하나 이상의 와이어 리드가 본체에서 분리되었거나 진입점에서 부식이 보입니다.

올바른 교체용 CBB60 커패시터 선택

교체용 CBB60 커패시터를 구입할 때 무엇보다 세 가지 매개변수, 즉 정전용량 값, 전압 정격 및 단자 구성이 중요합니다. 이들 중 하나라도 잘못되면 모터 성능이 저하되거나 과열되거나 빠르게 다시 고장날 수 있습니다.

정확하게 일치하는 정전 용량

커패시턴스 값은 커패시터가 주 권선과 보조 권선 사이에 도입하는 위상 변이의 정도를 결정합니다. 모터 제조업체는 최적의 시동 토크와 작동 효율을 위해 이 값을 계산했습니다. 이 값에서 약 10% 이상 크게 벗어나면 측정 가능한 문제가 발생합니다.

• 정전 용량이 너무 낮음: 시동 토크 감소, 모터가 부하 상태에서 시동되지 않을 수 있음, 구동 전류 증가, 과열
• 커패시턴스가 너무 높음: 보조 권선을 통한 과도한 전류, 권선과 커패시터 모두 과열, 모터 수명 감소

항상 원본과 정확히 동일한 용량 등급의 교체품을 구입하십시오. 라벨이 손상되어 원래 값이 불분명한 경우 모터 명판이나 기술 문서에서 지정된 커패시터 값을 확인하세요.

전압 등급: 일치 또는 초과

교체품의 전압 정격은 원래 제품과 같거나 높아야 합니다. 원래 정격이 250VAC인 경우 250VAC 또는 450VAC 교체품을 사용할 수 있지만 150VAC 커패시터는 사용할 수 없습니다. 정격 미만의 커패시터를 설치하면 화재 위험이 있으며 빠른 고장으로 이어질 수 있습니다. 정격이 더 높은 커패시터를 사용하는 것은 완벽하게 안전하며 때로는 전압 스파이크가 흔히 발생하는 까다로운 애플리케이션에 도움이 됩니다.

물리적 크기 및 장착

CBB60 커패시터는 표준 원통형 크기로 제공되며 직경과 길이는 정전 용량과 정격 전압에 따라 달라집니다. 커패시턴스 또는 전압 정격이 높을수록 일반적으로 본체가 더 커집니다. 꽉 끼는 모터 하우징을 교체하는 경우 교체품의 물리적 치수가 사용 가능한 공간에 맞는지 확인하십시오. 리드 길이와 직경도 기존 배선 연결과 호환되어야 합니다.

품질 및 인증 문제

CBB60 커패시터 시장에는 품질이 매우 다양한 제품이 포함됩니다. 표준 이하의 커패시터는 명시된 정격과 훨씬 다른 실제 정전 용량 값, 표시된 것보다 항복 전압이 낮고 서비스 수명이 상당히 짧을 수 있습니다. 교체품을 구매할 때 CQC(중국 품질 인증), TÜV, VDE 또는 UL과 같은 공인된 안전 인증을 받은 커패시터를 찾으십시오. 이러한 인증은 커패시터가 독립적으로 테스트되었으며 확립된 안전 및 성능 표준을 충족함을 나타냅니다.

CBB60 커패시터 작업을 위한 실용적인 팁

극성 및 교체에 대한 기본적인 질문 외에도 CBB60 커패시터를 사용하는 모터, 펌프 또는 기기를 정기적으로 사용하는 경우 알아야 할 몇 가지 실용적인 사항이 있습니다.

중요 장비를 위한 예비품을 확보하세요

가동 중지 시간으로 인해 심각한 문제가 발생하는 관개 펌프, 배수 펌프 또는 에어컨 장치와 같은 장비의 경우 예비 CBB60 커패시터를 올바른 정격으로 유지하는 것이 실용적인 투자입니다. 이러한 커패시터는 저렴하며(일반적으로 커패시턴스와 정격에 따라 2달러에서 15달러 사이), 커패시터 고장은 단상 모터가 작동을 멈추는 가장 일반적인 이유 중 하나입니다. 선반에 적절한 예비품이 있다는 것은 부품 배송을 위해 며칠을 기다리는 대신 10분 안에 수리할 수 있다는 것을 의미합니다.

온도는 커패시터 수명에 영향을 미칩니다

열은 CBB60 커패시터의 주요 적입니다. 대부분의 제품은 최대 70°C까지 작동하며 일부 고사양 모델은 85°C까지 작동합니다. 최대 온도 정격 근처에서 지속적으로 커패시터를 작동하면 수명이 크게 단축됩니다. 통풍이 잘 안되는 인클로저나 더운 기후에 설치된 모터의 경우 필요한 최소 온도보다 높은 온도 등급의 커패시터를 사용하는 것이 좋습니다. 모터 하우징 주위에 적절한 환기를 보장하면 커패시터 수명을 크게 연장하는 데 도움이 됩니다.

수분 및 환경 보호

관개 펌프 및 수영장 장비에 일반적으로 사용되는 실외 응용 프로그램이나 습한 환경에서 CBB60 커패시터의 와이어 리드는 습기에 노출되면 시간이 지남에 따라 부식될 수 있습니다. 리드와 모터 단자 사이의 연결은 특히 취약합니다. 이러한 환경에서 커패시터를 교체할 때는 방수 커넥터를 사용하거나 자체 융합 테이프로 연결부를 감싸 습기 유입을 방지하십시오. 습도가 높은 환경에서는 계절에 따라 최소 한 번씩 연결부를 검사하십시오.

커패시터 없이 모터를 작동하지 마십시오

일부 기술자는 시동되지 않는 모터를 진단할 때 일시적으로 커패시터를 분리하여 모터 권선이 작동하는지 확인합니다. 수동으로 시동하면 모터가 회전할 수 있지만 이런 식으로 작동하면(잠시라도) 보조 권선 권선이 손상될 수 있습니다. 모터에 지속적인 전력을 공급하기 전에 항상 회로에 올바른 커패시터를 장착하십시오. 몇 초 정도의 짧은 진단 테스트는 일반적으로 허용되지만 모터를 무부하 상태로, 커패시터 없이 장시간 동안 작동하지 마십시오.
