CBB60을 CBB65로 교체할 수 있나요?

CBB60을 CBB65로 교체할 수 있나요? 직접적인 답변

짧은 대답은 다음과 같습니다. 대부분의 경우 그렇지 않습니다. 직접 교체해서는 안 됩니다. CBB60 커패시터 애플리케이션의 사양을 주의 깊게 확인하지 않고 CBB65를 사용하는 경우. 둘 다 모터 효율과 역률을 향상시키는 동일한 기본 기능을 공유하는 에이C 모터 구동 커패시터이지만 물리적 구조, 하우징 설계, 전압 정격 및 의도된 설치 환경이 크게 다릅니다. 이러한 차이점을 이해하지 못한 채 서로 교체하면 장비 오작동, 조기 커패시터 고장 또는 심지어 안전 위험이 발생할 수 있습니다.

즉, 커패시턴스 값, 전압 정격 및 터미널 구성이 호환된다면 CBB65를 CBB60의 기능적 대체품으로 사용할 수 있는 특정 시나리오가 있습니다. 이 문서에서는 교체하기 전에 알아야 할 모든 사항을 안내합니다.

CBB60 커패시터란 무엇입니까?

에이 CBB60 커패시터 플라스틱 케이스에 들어 있는 원통형 필름형 AC 모터 구동 커패시터입니다. 중국 국가 표준 GB/T 3667에 따라 제조되었으며 워터 펌프, 세탁기, 전동 공구 및 소형 압축기와 같은 응용 분야의 단상 유도 모터에 널리 사용됩니다. "CBB" 접두어는 금속화 폴리프로필렌 필름 커패시터를 나타내고 "60"은 모터 작동용으로 설계된 특정 제품 시리즈를 나타냅니다.

CBB60의 주요 특징은 다음과 같습니다.

• 플라스틱(일반적으로 폴리프로필렌) 외부 쉘이 있는 원통형 모양
• 공통 정전용량 범위: 1μF ~ 100μF
• 정격 전압: 일반적으로 250VAC 또는 450VAC
• 작동 온도 범위: -40°C ~ 70°C(표준)
• 와이어 리드 또는 스페이드 터미널 연결
• 실외 또는 기름에 잠긴 환경을 위해 특별히 설계되지 않았습니다.

CBB60은 전 세계적으로, 특히 펌프 모터와 소형 가전제품에 가장 일반적으로 사용되는 모터 커패시터 중 하나입니다. 플라스틱 하우징으로 인해 가볍고 비용 효율적이지만 금속 하우징에 비해 습기, 오일 및 높은 주변 온도에 대한 내성이 제한됩니다.

무엇입니까? CBB65 커패시터 ?

에이 CBB65 커패시터 또한 금속화 폴리프로필렌 필름 AC 모터 작동 커패시터이지만 플라스틱 쉘 대신 둥근 알루미늄(금속) 캐니스터 하우징이 특징입니다. 이 디자인은 훨씬 더 견고하고 열악한 환경에 적합합니다. CBB65는 다음과 같은 표준 커패시터 유형입니다. 에어컨 압축기, HVAC 시스템, 냉동 장비 — 주변 온도, 습도 및 진동 수준이 일반적인 가정용 모터 응용 분야보다 훨씬 높은 응용 분야입니다.

CBB65의 주요 특징은 다음과 같습니다.

• 원형 알루미늄 금속 캐니스터 하우징(오일 충전 또는 건식 필름)
• 공통 정전용량 범위: 5μF ~ 60μF (단일) 또는 이중 섹션 구성
• 정격 전압: 일반적으로 370VAC 또는 440VAC
• 작동 온도: 최대 85°C 또는 105°C 고온 정격 버전
• 상단의 스페이드(빠른 연결) 단자
• 밀폐된 환경이나 고열 환경에서 지속적인 사용을 위해 설계됨

CBB65의 알루미늄 하우징은 플라스틱으로 둘러싸인 CBB60에 비해 더 나은 자가 치유 및 열 방출 기능을 제공합니다. 따라서 작동 온도가 일반적으로 CBB60 플라스틱 본체가 안전하게 견딜 수 있는 온도를 초과하는 압축기 하우징과 같은 밀폐된 장치 내부에 커패시터가 장착되는 경우 선호되는 선택입니다.

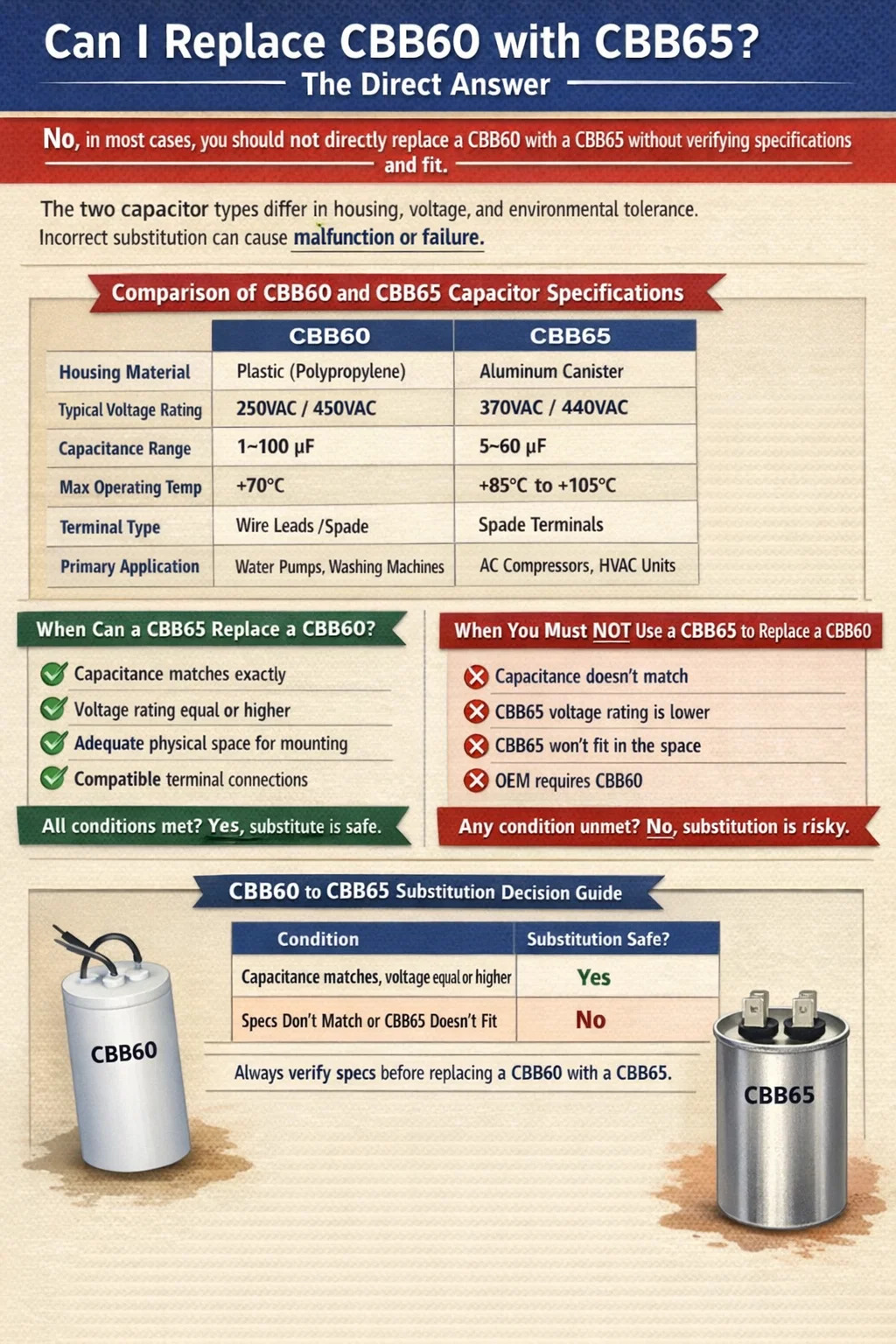

CBB60 대 CBB65: 병렬 사양 비교

대체를 시도하기 전에 이 두 커패시터 유형 간의 기술적 차이점을 이해하는 것이 필수적입니다. 아래 표에는 주요 사양 차이점이 요약되어 있습니다.

CBB60과 CBB65를 자유롭게 교체할 수 없는 주요 이유

다양한 하우징 및 물리적 크기

가장 즉각적으로 눈에 띄는 차이점은 물리적 형태입니다. CBB60은 플라스틱으로 제작된 크고 가느다란 원통형 본체를 갖고 있는 반면, CBB65는 웅크리고 넓은 알루미늄 캐니스터 형태를 갖고 있습니다. 이 두 모양은 동일한 장착 브래킷이나 인클로저 설치 공간을 공유하지 않습니다. CBB60의 프로파일을 중심으로 설계된 펌프 모터 하우징의 구성 요소를 교체하는 경우 CBB65 캐니스터는 수정 없이는 물리적으로 동일한 공간에 맞지 않습니다. 호환되지 않는 폼 팩터를 꽉 조이는 모터 구획에 밀어넣으면 기계적 응력이 발생하고 주변 구성 요소가 손상될 수 있습니다.

전압 정격 차이로 인해 고장이 발생할 수 있음

CBB60 커패시터는 일반적으로 250VAC 및 450VAC 버전이며 CBB65 장치는 일반적으로 등급이 매겨집니다. 370VAC 또는 440VAC . 220V 모터 회로에서 250VAC CBB60을 사용하고 370VAC CBB65를 대체하려고 시도하는 경우, 370VAC 정격 부품이 필요한 회로에서 더 낮은 정격 CBB60을 사용하여 다른 방향으로 진행되는 전압 정격 불일치로 인해 조기 절연 파괴, 부풀음 및 최종 커패시터 오류가 발생하며 때로는 폭력적인 결과를 초래할 수 있습니다. 커패시터를 교체할 때는 항상 원래 전압 정격과 일치하거나 초과하십시오.

온도 내성은 현실 세계의 관심사입니다

에이 standard CBB60 capacitor is rated to operate at a maximum of 70°C . 이는 환기가 잘 되는 환경의 펌프 모터에 완벽하게 적합합니다. 그러나 CBB65의 기본 환경인 에어컨 압축기 내부에서 CBB60을 사용하려고 하면 압축기 근처의 주변 온도가 일반적으로 80~90°C에 도달하거나 초과할 수 있습니다. 이러한 조건에서는 CBB60의 플라스틱 하우징이 부드러워지고 내부 필름이 더 빨리 저하될 수 있으며 구성 요소 수명이 급격히 떨어집니다. CBB65의 알루미늄 하우징과 등급이 높은 유전체 재료는 이러한 지속적인 열 노출을 처리하도록 특별히 설계되었습니다.

터미널 및 배선 호환성

CBB60 커패시터는 종종 와이어 리드(베이스 또는 상단에서 나오는 노출 또는 절연 전선)를 사용하는 반면, CBB65 커패시터는 일반적으로 캐니스터 상단의 스페이드(플래그) 단자를 사용합니다. 모터의 기존 배선 하네스에 CBB60용으로 설계된 와이어 리드 커넥터가 있는 경우 CBB65의 스페이드 터미널에 연결하려면 추가 커넥터 또는 재배선이 필요합니다. 전문적인 수리 상황에서는 관리가 가능하지만 빠른 현장 교체 시나리오에서는 일치하지 않는 터미널로 인해 연결이 느슨해져 아크가 발생하거나 과열되거나 간헐적인 오류가 발생할 수 있습니다.

CBB65는 언제 CBB60을 대체할 수 있습니까?

위에 설명된 차이점에도 불구하고 CBB65가 CBB60을 안전하게 대체할 수 있는 합법적인 상황이 있습니다. 다음 조건이 모두 동시에 충족되어야 합니다.

• 일치하는 용량 값: CBB65의 µF 등급은 교체되는 CBB60과 동일해야 합니다. 20μF 실행 커패시터용으로 지정된 모터는 모터 회로를 다시 엔지니어링하지 않으면 25μF 또는 15μF 장치에서 안전하게 작동할 수 없습니다.
• 동일하거나 더 높은 전압 정격: 원래 CBB60의 정격이 450VAC인 경우 정격이 450VAC 이상인 CBB65를 사용해야 합니다. 370VAC CBB65를 사용하여 450VAC CBB60을 교체할 수 없습니다.
• 물리적 공간 및 장착 편의시설: CBB65 캐니스터의 더 넓고 짧은 프로파일을 수용할 수 있도록 모터 인클로저에 충분한 공간이 있어야 하며 이를 올바르게 고정하려면 적절한 브래킷이나 하드웨어를 사용할 수 있어야 합니다.
• 터미널 호환성 또는 적응형 배선: CBB65를 모터 회로의 기존 와이어 리드에 연결하려면 스페이드 커넥터 또는 어댑터를 사용할 수 있어야 합니다.
• 에이cceptable frequency rating: 두 유형 모두 50/60Hz 시스템용으로 설계되었습니다. 모터 주파수가 커패시터 사양과 일치하는지 확인하십시오.

위의 다섯 가지 조건이 모두 충족되면 CBB65는 CBB60 애플리케이션과 전기적으로 호환됩니다. 실제로 CBB65는 하우징이 더 견고하고 내열성이 더 높기 때문에 내구성면에서 업그레이드 - 특히 모터가 따뜻하거나 습한 환경에서 작동하는 경우. 일부 수리 기술자는 알루미늄 본체의 더 나은 환경 밀봉으로 인해 실외 펌프 설치에서 CBB60 커패시터를 교체하기 위해 정기적으로 CBB65 장치를 사용합니다.

CBB60을 교체하기 위해 CBB65를 사용하면 안 되는 경우

사용 가능한 해결 방법에 관계없이 대체를 시도해서는 안 되는 명확한 상황도 있습니다.

• CBB65에서는 필요한 정전 용량 값을 사용할 수 없습니다. CBB65 장치의 범위는 일반적으로 5μF~60μF입니다. CBB60 애플리케이션에 1μF, 2μF 또는 80μF 커패시터가 필요한 경우 해당 값에 맞는 CBB65가 시장에 존재하지 않습니다.
• 공간 제약으로 인해 물리적 적합이 불가능합니다. 세탁기 드럼이나 수중 펌프 본체 내부와 같은 소형 모터 하우징에는 CBB65의 더 넓은 직경을 위한 공간이 없습니다.
• 원래 장비 제조업체는 보증 또는 인증 목적으로 CBB60을 지정합니다. 인증된 구성 요소를 지정되지 않은 유형으로 교체하면 보증이 무효화되거나 안전 검사에 실패하거나 규제 산업의 제품 규정 준수 요구 사항을 위반할 수 있습니다.
• 사용 가능한 CBB65 장치의 전압 정격은 필요한 것보다 낮습니다. 실행 커패시터의 정격 전압을 절대로 낮추지 마십시오. 그렇게 하면 조기 고장과 위험 가능성이 보장됩니다.

실용 가이드: 대체하기 전에 호환성을 확인하는 방법

CBB60 커패시터를 CBB65로 교체하기 전에 다음 확인 단계를 수행하십시오.

1. 원래 CBB60 커패시터의 라벨을 읽으십시오. 정전 용량(μF 단위), 정격 전압(VAC), 주파수(Hz) 및 온도 등급 표시를 확인하십시오.
2. 사용하려는 CBB65 장치를 확인하십시오. 정전 용량과 정확히 일치하고 정격 전압을 충족하거나 초과하는지 확인하십시오.
3. 사용 가능한 물리적 공간 측정 캘리퍼를 사용하여 모터 하우징에 넣습니다. CBB65의 직경과 높이를 사용 가능한 캐비티와 비교하십시오.
4. 단자 종류와 배선을 확인하세요. 스페이드-와이어 어댑터가 필요한지 여부와 해당 어댑터가 회로의 전류 및 전압에 맞는 정격인지 확인하십시오.
5. 모터의 작동 환경을 확인하십시오. 모터가 주변 온도 70°C 이상에서 작동하는 경우 CBB65의 더 높은 열 정격이 실제로 이점이 됩니다. 깨끗하고 건조한 실내 공간에서 70°C 미만으로 작동하는 경우 유사한 CBB60 교체가 선호됩니다.
6. 교체 후 회로를 테스트합니다. 에이fter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

CBB60 커패시터 오류 이해 및 올바른 교체가 중요한 이유

CBB60 커패시터는 잘 문서화된 여러 가지 이유로 실패하며 이러한 실패 모드를 이해하면 올바른 교체품을 선택하는 것이 왜 중요한지 명확히 하는 데 도움이 됩니다.

열 노화

작동 온도가 10°C 증가할 때마다 필름 커패시터의 서비스 수명이 대략 절반으로 줄어듭니다. 이는 커패시터 노화에 적용되는 Arrhenius 방정식으로 알려진 잘 확립된 관계입니다. 70°C 등급의 CBB60은 따뜻한 모터실에 배치되어 80°C에서 지속적으로 작동하며 대략 80°C에서 노화됩니다. 기대수익률 2배 . 이것이 바로 고온 환경에서 CBB65(85°C 또는 105°C 정격)를 사용하면 두 장치의 정전 용량 및 전압 정격이 동일하더라도 의미 있게 더 긴 서비스 수명을 제공하는 이유입니다.

과전압 스트레스

과도 스위칭, 유틸리티 변동 또는 모터 역기전력으로 인한 전압 스파이크는 CBB60 및 CBB65 커패시터 내부의 유전체막에 스트레스를 줍니다. 정격 전압의 90~95%에서 작동하는 커패시터는 정격 전압의 70~80%에서 작동하는 커패시터보다 수명이 상당히 짧습니다. 교체품을 선택할 때 다음이 있는 장치를 선택하십시오. 실제 회로 전압보다 20~30% 높은 정격 전압 좋은 엔지니어링 관행입니다. 예를 들어, 220V 회로에서 450VAC CBB60 또는 440VAC CBB65는 모두 양호한 안전 여유를 제공합니다.

수분 침투

CBB60의 플라스틱 하우징은 CBB65의 밀봉된 알루미늄 캐니스터보다 시간이 지남에 따라 습기에 대한 투과성이 더 높습니다. 실외 펌프 설치, 수영장 장비 또는 모터가 습기나 튀는 물에 노출되는 모든 응용 분야에서 CBB65의 금속 하우징은 습기로 인한 고장에 대해 훨씬 더 나은 보호 기능을 제공합니다. 이것이 일부 펌프 수리 전문가가 CBB60에서 CBB65로 업그레이드하기로 선택한 정당한 이유 중 하나입니다. 원래 사양에 CBB60이 필요하더라도 실외용으로 모터를 재구성할 때.

이 질문이 나오는 일반적인 응용 프로그램

CBB60에서 CBB65로의 대체 질문은 다음 수리 및 유지 관리 시나리오에서 가장 자주 발생합니다.

워터펌프 수리

CBB60 커패시터는 단상 워터 펌프 모터의 표준입니다. 펌프 커패시터의 범위는 일반적으로 다음과 같습니다. 450VAC에서 8~30μF . 원래 CBB60이 실패하면 기술자는 때때로 재고에 CBB65 장치를 보유하고 이를 사용할 수 있는지 궁금해합니다. 실외 펌프의 경우 사양이 일치하는 CBB65가 더 나은 환경 밀봉으로 인해 수용 가능하며 종종 선호되는 대체품입니다. 인클로저가 매우 단단한 수중 펌프의 경우 물리적 적합성으로 인해 교체가 불가능할 수 있습니다.

세탁기 모터 커패시터

세탁기는 일반적으로 드럼 구동 모터에 CBB60 커패시터를 사용합니다. 450VAC에서 6μF~12μF 범위 . 세탁기의 모터 하우징은 소형이며 CBB65 폼 팩터용으로 설계되지 않았습니다. 물리적인 적합성은 일반적으로 여기서 주요 장애물이므로 유사한 CBB60 교체가 더 실용적인 선택이 됩니다.

에이ir Conditioning and HVAC Systems

이곳은 진정한 CBB65의 고향입니다. 에어컨 압축기와 팬 모터는 거의 독점적으로 CBB65 커패시터를 사용합니다. AC 장치에서 결함이 있는 CBB65를 교체하기 위해 CBB60을 사용할 수 있는지 묻는다면(주요 질문의 반대) 대부분의 조건에서 대답은 확고한 '아니요'입니다. 왜냐하면 CBB60은 의미 있는 서비스 수명 동안 압축기 장치 내부의 열 및 환경 조건을 견디지 못하기 때문입니다.

전동 공구 및 소형 기계

테이블 톱, 벤치 그라인더, 집진기와 같은 단상 유도 모터가 장착된 일부 대형 전동 공구에는 CBB60 커패시터가 사용됩니다. 이러한 모터는 일반적으로 적당한 온도의 작업장 환경에서 작동됩니다. 원래의 CBB60 사양은 일반적으로 여기에 적합하며, 치수가 허용되는 경우 CBB65로의 대체가 가능하지만 적절한 등급의 CBB60 교체에 비해 의미 있는 이점을 제공하지 않습니다.

잘못된 커패시터를 사용하면 어떻게 되나요?

잘못된 커패시턴스, 잘못된 전압 등급, 잘못된 유형 등 호환되지 않는 커패시터를 모터 회로에 사용한다고 해서 항상 즉각적인 오류가 발생하는 것은 아닙니다. 모터가 시동되어 정상적으로 작동하는 것처럼 보이지만 몇 주 또는 몇 달 후에 문제가 발생하는 경우도 있습니다. 무엇이 잘못되었는지 이해하는 것은 올바른 사양이 중요한 이유를 강조하는 데 도움이 됩니다.

• 잘못된 정전 용량(너무 높음): 과도한 기동 또는 운전 전류로 인해 모터가 과열될 수 있습니다. 권선 절연이 더 빨리 저하되어 모터 수명이 단축됩니다. 측정된 작동 전류는 일반적으로 명판 사양보다 높습니다.
• 잘못된 정전 용량(너무 낮음): 모터가 최대 토크를 생성하지 못하거나, 효율성이 감소된 상태로 작동하거나, 부하가 걸린 상태에서 시동이 걸리거나, 과도한 진동 및 소음이 발생할 수 있습니다.
• 저전압 정격 커패시터: 유전체 필름은 지속적인 과도한 응력으로 인해 점차적으로 파괴됩니다. 커패시터가 부풀어 오르거나 누출되거나 파열될 수 있습니다. 경우에 따라 작은 화재가 발생하거나 플라스틱 하우징에서 매운 연기가 방출될 수 있습니다.
• 잘못된 온도 등급: 커패시터는 시간이 지남에 따라 더 빨리 노화되고 정전용량을 잃습니다. 유효 정전 용량이 정격 값보다 낮아지면 커패시터가 완전히 고장날 때까지 모터 성능이 점차 저하됩니다.

에이 failed or wrong-spec capacitor can also damage the motor windings themselves , 간단한 $5~$20 커패시터 교체를 $100~$500 모터 되감기 또는 전체 모터 교체로 전환합니다. 이것이 바로 설치 전에 사양 호환성을 확인하는 데 몇 분 더 투자하는 것이 항상 가치 있는 이유입니다.

요약: CBB60 및 CBB65 대체 결정 가이드

다음 결정 가이드를 사용하여 현재 상황에 CBB60을 CBB65로 교체하는 것이 적절한지 판단하세요.

결론: 커패시터 교체를 지름길이 아닌 사양 일치 연습으로 처리하십시오. CBB60과 CBB65는 서로 겹치지만 서로 다른 목적으로 제작된 서로 다른 도구입니다. 사양이 일치하고 물리적 설치가 호환되면 CBB65는 CBB60을 완벽하게 대체할 수 있으며 때로는 더 우수할 수 있습니다. 사양이 다르거나 물리적 제약으로 인해 교체가 불가능할 때 강제로 교체하면 올바른 원래 부품을 조달하는 것보다 수정하는 데 훨씬 더 많은 비용이 드는 문제가 발생합니다.
