CBB60 커패시터란 무엇입니까?

CBB60 커패시터의 직접적인 정의

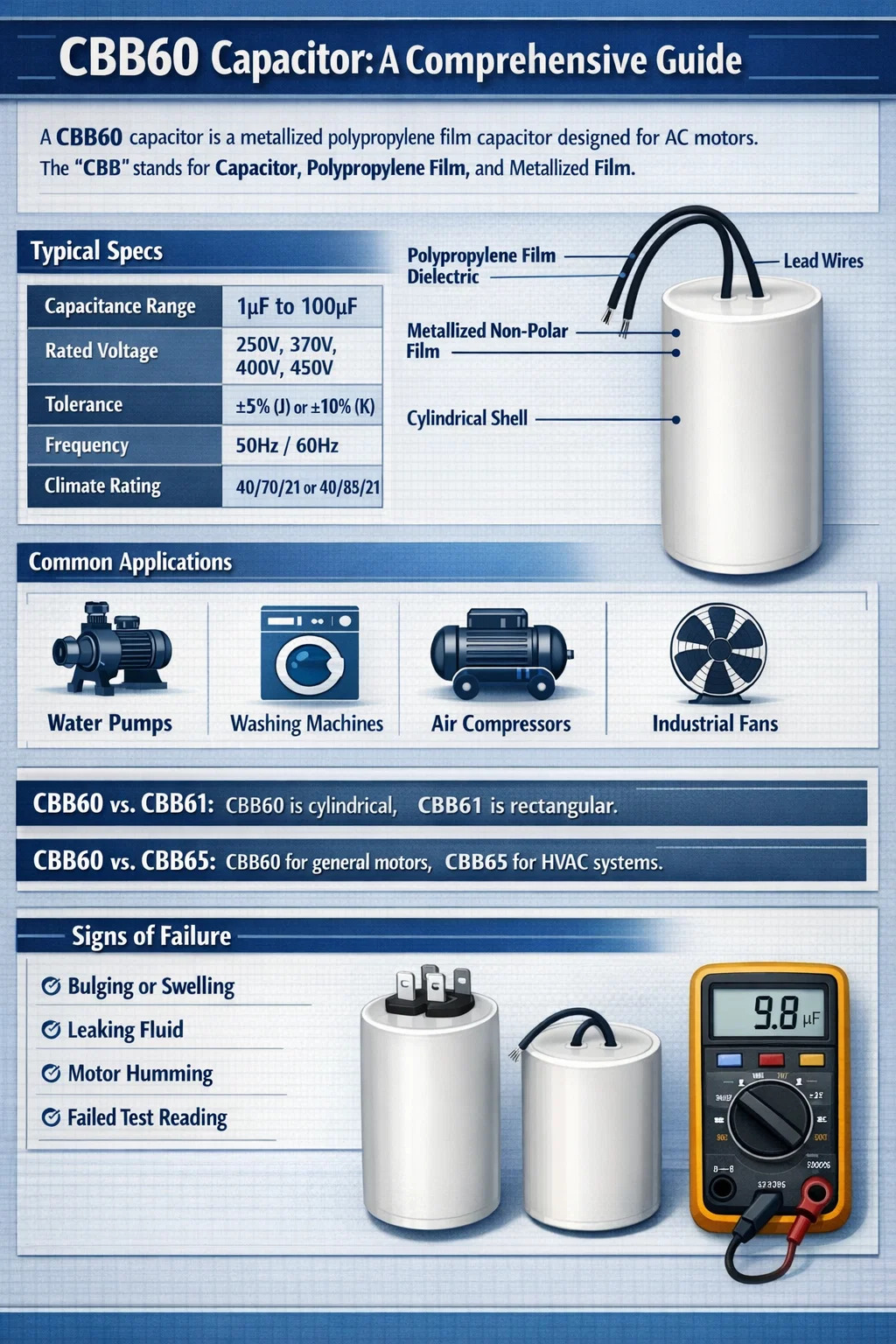

에이 CBB60 커패시터 주로 AC 모터 애플리케이션용으로 설계된 특수 유형의 금속화 폴리프로필렌 필름 커패시터입니다. "CBB"라는 명칭은 재료 구성을 나타냅니다. "C"는 커패시터, "B"는 폴리프로필렌 필름 유전체, 두 번째 "B"는 비극성 금속화 필름을 의미합니다. 이러한 커패시터는 공식적으로 실행 커패시터로 분류됩니다. 즉, 모터가 작동하는 동안 회로에 머물면서 토크를 유지하고 효율성을 향상시킵니다.

원통형 플라스틱 또는 알루미늄 쉘 내에 구성된 CBB60은 자가 치유 특성과 높은 절연 저항이 특징입니다. 이는 일반적으로 250V AC에서 450V AC 사이의 전압을 처리하는 세탁기, 물 펌프 및 공기 압축기와 같은 가전 제품에서 가장 일반적으로 발견됩니다.

기술 사양 및 구성

CBB60은 폴리프로필렌 필름 표면에 직접 진공 증착된 얇은 금속 층(주로 알루미늄 또는 아연)을 사용합니다. 이 설계를 통해 커패시터는 "자가 치유"가 가능합니다. 즉, 전압 스파이크로 인해 절연 파괴가 발생하면 얇은 금속 층이 고장 지점 주변에서 기화되어 결함을 격리하고 커패시터가 계속 작동할 수 있도록 합니다.

주요 성능 매개변수

AC 모터의 수명을 보장하려면 CBB60이 특정 산업 표준을 충족해야 합니다. 다음은 표준 CBB60 장치에 있는 일반적인 기술 데이터 포인트입니다.

CBB60 커패시터의 일반적인 응용 분야

CBB60 커패시터의 주요 목적은 단상 AC 모터를 지원하는 것입니다. 이러한 시스템에서는 단일 위상 전력으로는 모터를 시동하거나 원활하게 작동시키는 데 필요한 회전 자기장을 생성할 수 없습니다. 커패시터는 보조 권선에 위상 변이를 생성하여 두 번째 위상을 시뮬레이션합니다.

다음 장비에 사용되는 CBB60 커패시터를 찾을 수 있습니다.

• 워터 펌프: 깊은 우물 펌프와 정원 관개 시스템에서 일정한 토크를 유지하는 데 필수적입니다.
• 세탁기: 드럼이나 교반기의 양방향 회전을 촉진하는 데 사용됩니다.
• 에이ir Compressors: Helps the motor overcome the back-pressure of compressed air during start-up.
• 산업용 팬: 대형 배기 및 환기 모터에 안정적인 작동을 제공합니다.

CBB60과 다른 커패시터의 구별

장비 고장을 방지하려면 유지 관리 담당자가 CBB60을 CBB61 또는 CBB65와 같은 다른 일반적인 유형과 구별하는 것이 중요합니다.

CBB60 대 CBB61

둘 다 폴리프로필렌 커패시터이지만 CBB61은 일반적으로 직사각형이며 천장 팬과 같은 소규모 부하에 사용됩니다. CBB60은 원통형이며 펌프와 같은 대형 기기의 높은 전류 수요를 처리합니다.

CBB60 대 CBB65

CBB65는 일반적으로 타원형 또는 원형 알루미늄 하우징에 들어 있으며 에어컨(HVAC) 시스템용으로 특별히 설계되었습니다. CBB60 커패시터는 더욱 다양하며 다양한 범용 모터 구동 가전제품에 사용됩니다.

안전 및 유지보수 표시기

시간이 지남에 따라 CBB60 커패시터는 열 및 전기적 스트레스로 인해 성능이 저하됩니다. 고장난 장치를 조기에 식별하면 모터 권선의 손상을 방지할 수 있습니다. 모터 권선은 커패시터 자체보다 교체 비용이 훨씬 더 많이 듭니다.

다음과 같은 건설적인 실패 징후를 살펴보세요.

1. 물리적 부풀음: CBB60의 원통형 상단이 둥글거나 부풀어 오른 것처럼 보이면 고장으로 인해 내부 압력이 증가한 것입니다.
2. 누출되는 유체: 많은 CBB60이 "건식"(수지로 채워져 있음)인 반면 일부에는 오일이 포함되어 있습니다. 유체 누출은 씰이 손상되었다는 신호입니다.
3. 모터 윙윙거림: 모터가 윙윙거리지만 회전하지 못하는 경우 CBB60은 정전 용량(μF) 값을 잃어 더 이상 필요한 위상 변이를 제공할 수 없습니다.
4. 테스트: 정상적인 CBB60은 멀티미터로 테스트할 때 정격 마이크로패럿(μF) 값의 ±5% 이내를 읽어야 합니다.
