C65R 및 CBB65 커패시터 사양 및 애플리케이션 이해

직접적인 개요 및 기능적 결론

는 c65r 커패시터 그리고 더 넓을수록 cbb65 커패시터 제품군은 현대 전기 공학에서 중요한 구성 요소 역할을 하며, 주로 수요가 많은 교류(AC) 애플리케이션을 위한 모터 구동 커패시터 역할을 합니다. 구조적으로 이러한 구성 요소는 난방, 환기, 공조(HVAC) 및 산업용 펌핑 시스템에서 단상 유도 모터를 원활하게 작동하는 데 필요한 지속적인 위상 변이를 제공합니다. 직접적인 운영상의 결론은 표준 모델과 견고한 C65R 변형 중에서 선택하는 것이 필요한 마이크로패럿(μF) 정전 용량 허용 오차, 최대 450V AC의 전압 피크 및 극한 환경 온도에 전적으로 달려 있다는 것입니다. 정확하게 일치하는 실행 커패시터를 선택하면 모터 과열을 방지하고 에너지 소비를 줄이며 지원하는 압축기 또는 팬 모터의 작동 수명을 연장합니다.

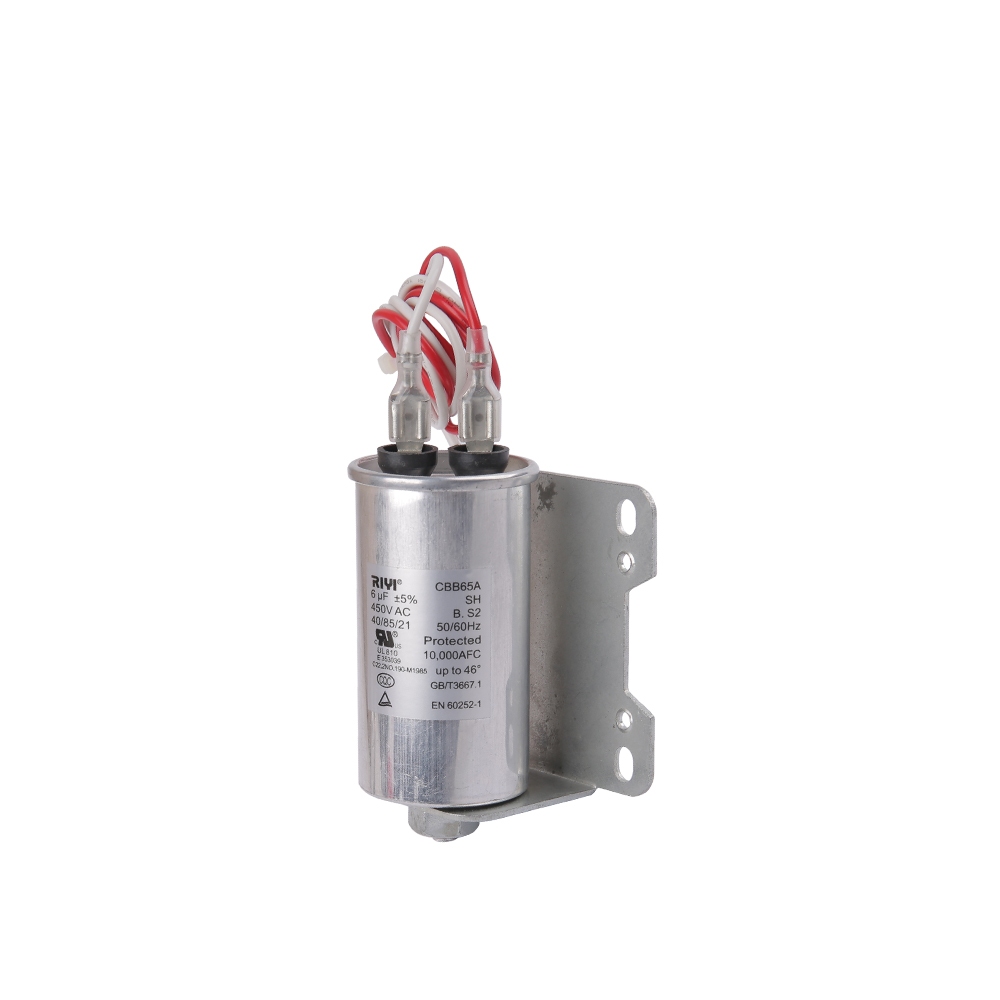

CBB65 및 C65R 커패시터의 기술 명명법 디코딩

이러한 구성 요소의 명칭을 이해하려면 산업 명명 규칙을 깨뜨려야 합니다. CBB65라는 용어는 특정 유형의 금속화 폴리프로필렌 필름 커패시터를 나타냅니다. 국제 코딩 표준에서 문자 C는 커패시터를 나타내고, 첫 번째 B는 폴리프로필렌 유전체 재료를 나타내고, 두 번째 B는 필름 레이어 디자인을 활용함을 나타냅니다. 숫자 접미사 65는 고전압, 오일 충전, 방폭 안전 구조에 대한 산업 표준 표시기입니다.

는 designation c65r 커패시터 종종 고급 주거용 콘덴서 장치에 통합되는 고신뢰성 애플리케이션에 최적화된 특정 제조업체 제품 라인 또는 강화 설계를 가리킵니다. "R"은 엄격한 운영 환경에 맞춰진 둥근 물리적 형상이나 강화된 내구성이 뛰어난 건설 측정 기준을 자주 강조합니다. 이 커패시터는 폴리프로필렌 필름 베이스에 진공 증착된 매우 얇은 알루미늄 또는 아연-알루미늄 합금 층을 활용하여 전기 에너지를 효율적으로 저장하고 방출합니다.

핵심 기술 사양 및 성능 매트릭스

엔지니어는 cbb65 커패시터 또는 특수 C65R 등가 커패시터를 평가할 때 특정 전기 매개변수를 평가하여 시스템 호환성을 보장합니다. 기본 정격에는 공칭 정전 용량, 전압 용량, 주파수 호환성 및 온도 허용 오차 임계값이 포함됩니다.

표 1: 표준 폴리머와 견고한 C65R 시리즈 장치 간의 기술 사양 비교.
매개변수 측정항목	표준 CBB65 범위	프리미엄 C65R 성능
정격전압(VAC)	370V ~ 440V AC	최대 450V AC
정전 용량 범위(μF)	15μF ~ 80μF	최대 100μF의 이중 및 단일 값
용량 공차	플러스 마이너스 5%	플러스 마이너스 5% stable
온도 등급	-40도 ~ 70도C	-40도 ~ 85도C
소산 인자	50Hz에서 0.002 미만	0.0015 미만 강화

이중 실행 애플리케이션과 단일 값 시스템 프레임워크

일반적인 에어컨 콘덴서 시스템에서는 전기 제어 상자 내의 공간이 매우 제한되어 있습니다. 이러한 제한으로 인해 이중 실행 설계가 개발되었으며, 이는 다음과 같은 분야에서 널리 발견됩니다. cbb65 커패시터 옵션. 단일 값 장치에는 두 개의 단자가 있으며 전용 퍼니스 송풍기 또는 산업용 배기 팬과 같은 단일 모터를 지원합니다.

반대로, 이중 실행 구성은 공통 내부 중성 경로를 공유하는 단일 금속 캐니스터 내부에 두 개의 개별 커패시터를 수용합니다. 이 디자인은 명확하게 라벨이 붙은 3개의 상단 단자로 쉽게 식별됩니다.

HERM 터미널: 이는 밀폐형 압축기 모터 권선에 직접 연결되어 일반적으로 35μF~60μF 범위의 필요한 고용량 위상 변이를 제공합니다.
팬 터미널: 이는 실외 응축기 팬 모터 권선으로 곧바로 연결되며 일반적으로 3μF~10μF 사이의 더 낮은 정전용량 정격이 필요합니다.
COM 터미널: 는 common terminal serves as the return leg connecting directly to the incoming main power line contactor.

HVAC Excellence Training Manual에서 발표한 현장 데이터에 따르면 현대 주거용 분할 시스템 에어컨의 80% 이상이 이중 실행 구성을 활용하여 제조 조립 중에 공간을 절약하고 구성 요소 수를 줄입니다.

내부 자가 치유 메커니즘 및 구조적 안전 기능

는 Self-Healing Phenomenon

현대 건축의 주요 구조적 이점 중 하나 c65r 커패시터 고유한 자가 치유 능력입니다. 과도한 작동 열로 인해 국부적인 전압 스파이크 또는 절연 파괴가 발생하면 미세한 전기 아크가 초박형 폴리프로필렌 필름 층에 구멍을 뚫습니다. 금속 코팅은 믿을 수 없을 정도로 얇기 때문에 마이크로 아크에 의해 발생된 열은 펑크 지점 주변의 금속 필름을 즉시 기화시킵니다. 이러한 기화는 단락을 제거하여 장치가 총 마이크로패럿 출력의 손실을 무시할 정도로 중단 없이 계속 작동할 수 있게 해줍니다.

압력 감지 차단기 보호

심각한 내부 결함으로 인해 오일 분해로 인한 가스가 발생하는 경우 통합 안전 메커니즘이 시스템을 보호합니다. 이 커패시터는 내부 압력 감지 차단기를 갖추고 있습니다. 이음매 없는 알루미늄 하우징 내부에 압력이 쌓이면 상단 덮개가 바깥쪽으로 약간 팽창합니다. 이러한 물리적 확장으로 인해 터미널에 직접 연결된 내부 연결 와이어가 끊어져 외부 케이스가 파열되거나 민감한 전기 제어 장치에 오일이 누출되기 전에 고장난 구성 요소를 완전히 격리할 수 있습니다.

단계별 진단 테스트 및 멀티미터 검증

실외 HVAC 장치가 작동하지 않아 압축기에서 뚜렷한 윙윙거리는 소리가 나는 경우 기술자는 물리적, 전기적 진단을 수행해야 합니다. 이 프로세스에는 구성 요소의 작동 무결성을 확인하기 위한 정확한 실행이 필요합니다.

1단계: 안전한 격리 및 육안 검사

내부 구성 요소를 만지기 전에 기술자는 주 서비스 전원 풀아웃 루프를 분리해야 합니다. 저항기를 사용하여 터미널 조합 전체에 저장된 전하를 안전하게 제거합니다. 물리적 검사는 다음과 같습니다. 상단 덮개가 돔형이거나 부풀어 오른 것으로 보이면 내부 압력 차단기가 작동된 것이므로 즉시 교체해야 합니다. 터미널 씰 주변의 오일 누출도 구조적 결함을 확인합니다.

2단계: 마이크로패럿 측정 및 평가

는 technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

프로브 하나를 COM 터미널에 배치하고 두 번째 리드를 HERM 터미널에 직접 배치합니다. 판독값을 정격 라벨 값과 직접 비교하십시오.
두 번째 리드를 FAN 터미널 위로 이동하여 더 낮은 팬 회로 값을 독립적으로 확인합니다.
45 + 5μF 정격 장치가 HERM 회로에서 42.75μF 미만으로 판독되면 모터에 슬립 손실이 발생하여 교체가 필요합니다.

적절한 교체 구성 요소 선택

고장난 부품에 대해 동일하거나 업그레이드된 교체품을 조달하는 경우 c65r 커패시터 , 특정 호환성 지침은 장비 손상을 방지합니다. 기술자가 작동 전압 정격을 높일 수 있지만 절대로 낮추어서는 안 된다는 것이 업계 규칙입니다. 예를 들어, 440V 정격 모델은 더 두꺼운 유전체 층이 더 높은 전기적 스트레스를 처리하므로 370V 정격 모델을 안전하게 대체할 수 있습니다. 그러나 370V 모델을 440V 회로에 설치하면 급격한 절연 파괴와 조기 고장이 발생합니다.

반대로 마이크로패럿 값은 장비 설계 사양과 정확히 일치해야 합니다. 45μF 모터용으로 설계된 회로에 55μF 장치와 같이 잘못된 크기의 커패시터를 설치하면 위상 각도가 너무 앞으로 이동합니다. 이로 인해 보조 권선의 총 전류 소모가 증가하여 시간이 지남에 따라 모터 권선 절연 오류가 발생합니다.
