커패시터 크기 설명: CBB60 커패시터 크기 및 등급 가이드

빠른 답변: 커패시터 크기는 마이크로 패럿(uF) 단위의 정전 용량, VAC 단위의 전압 정격, 물리적 케이스 크기(직경 및 높이(mm))의 세 가지 연결된 수치로 정의됩니다. 에이 CBB60 커패시터 는 단상 AC 모터용으로 특별히 제작된 금속화 폴리프로필렌 필름 실행 커패시터이며, 동일한 구성 스타일 내에서 더 많은 커패시턴스가 더 많은 권선 필름을 필요로 하기 때문에 물리적 크기는 마이크로패럿 정격에 맞춰 커집니다. 올바른 커패시터 크기를 모터에 맞추는 것은 선택 사항이 아닙니다. 크기가 너무 크거나 작은 장치는 모터 수명을 단축하고 작동 전류를 높이며 조기 커패시터 고장의 위험을 높입니다.

실제로 커패시터 크기를 결정하는 요소

기술자가 "커패시터 크기"에 대해 이야기할 때 일반적으로 전기적 크기(커패시턴스 및 전압)와 물리적 크기(모터 단자 상자, 압축기 하우징 또는 팬 인클로저 내부에 맞아야 하는 캔 직경 및 높이)라는 두 가지 별개이지만 연결된 아이디어를 동시에 언급합니다. 둘 다 똑같이 중요합니다. 마이크로패럿 값은 정확하지만 케이스 크기가 잘못된 커패시터는 사용 가능한 공간에 맞지 않으며, 물리적으로 맞지만 잘못된 커패시턴스를 전달하는 커패시터는 모터를 올바르게 작동하지 않습니다.

모터 작동에 대한 정전 용량은 거의 항상 uF 또는 MFD로 표기되는 마이크로패럿으로 표시되며 주거용 및 소형 상업용 장비의 일반적인 값은 다음과 같습니다. 1.5uF 및 100uF . 더 큰 압축기, 펌프 및 산업용 송풍기에는 35/5 uF 또는 45/7.5 uF와 같이 하나의 캔에 두 가지 값을 결합한 이중 실행 커패시터가 필요할 수 있습니다. 여기서 더 큰 숫자는 압축기에 사용되고 더 작은 숫자는 응축기 팬 모터에 사용됩니다.

전압 정격은 사이징 방정식의 후반부입니다. 모터 구동 커패시터의 일반적인 정격은 250VAC, 370VAC 및 440VAC입니다. 370V 또는 440V 커패시터는 일반적으로 250V 위치를 대체할 수 있습니다. 정격 전압이 높을수록 추가 안전 마진이 제공되기 때문입니다. 그러나 역 대체는 허용되지 않으며 정상적인 라인 전압 변동 시 절연 파괴가 발생합니다.

CBB60 커패시터 구조와 커패시턴스에 따라 크기가 조정되는 이유

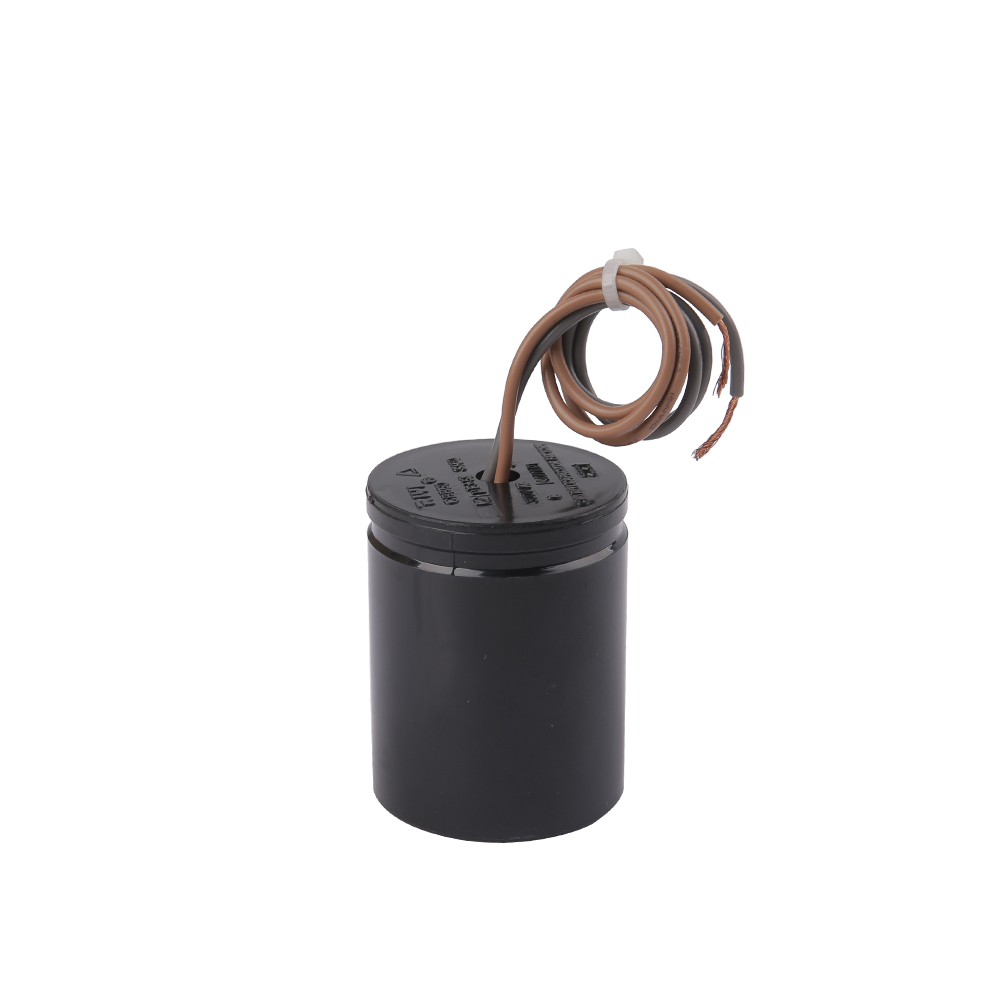

CBB60 명칭은 둥근 알루미늄 또는 플라스틱으로 포장된 알루미늄 캔에 들어 있는 금속화 폴리프로필렌 필름 커패시터 제품군을 나타내며 일반적으로 자가 치유 유전체 필름으로 검정색 또는 회색으로 마감됩니다. 이 구성 스타일은 에어컨, 세탁기, 물 펌프, 배기 팬 및 천장 팬을 포함한 AC 모터 작동 응용 분야에서 전 세계적으로 지배적인 선택입니다. 그 이유는 폴리프로필렌 필름이 낮은 유전 손실, 사소한 전압 스파이크 후 우수한 자가 치유 동작 및 넓은 온도 범위에 걸쳐 안정적인 정전 용량을 제공하기 때문입니다.

내부 CBB60 커패시터 , 금속화 폴리프로필렌 필름의 얇은 층을 단단한 롤에 감아 정전용량을 생성합니다. 마이크로패럿 값이 증가한다는 것은 더 많은 필름 면적을 추가한다는 것을 의미하며, 이는 물리적으로 더 넓은 롤(더 큰 직경의 캔) 또는 더 큰 롤(더 큰 캔) 또는 둘 다를 의미합니다. 이것이 CBB60 제품군 내에서 커패시턴스가 증가함에 따라 커패시터 크기가 꾸준히 증가하는 직접적인 엔지니어링 이유입니다. 1.5uF 장치는 직경 25mm, 높이 45mm의 작은 캔에 수용할 수 있는 반면, 동일한 제품군의 100uF 장치는 일반적으로 직경 약 50mm, 높이 100mm 이상의 캔이 필요합니다.

케이스 모양 옵션

CBB60 커패시터는 원형(원통형) 및 타원형 케이스 스타일로 제조됩니다. 타원형 본체는 동일한 용량의 둥근 캔이 주변 판금을 제거할 수 없는 압축기 터미널 박스와 옥상 응축 장치 패널 내부의 좁은 공간에 맞도록 특별히 개발되었습니다. 타원형 장치는 주어진 커패시턴스 및 전압에서 원형 장치와 동일한 전기 정격을 갖지만 해당 설치 공간은 직경별 높이가 아닌 너비별 두께별 높이로 다르게 측정됩니다.

커패시턴스 및 전압에 따른 일반적인 CBB60 커패시터 크기

아래 표에는 팬, 펌프 및 소형 압축기 애플리케이션에 판매되는 원형 모터 구동 커패시터에 대해 가장 널리 재고가 있는 전압 정격인 450VAC에서의 일반적인 원형 케이스 CBB60 치수가 나열되어 있습니다. 실제 치수는 제조업체마다 몇 밀리미터씩 약간씩 다르므로 대량 주문하기 전에 항상 특정 공급업체의 데이터시트를 기준으로 물리적 장착 간격을 확인해야 합니다.

일반 산업 카탈로그 데이터를 기준으로 한 일반 원형 CBB60 커패시터 치수, 450VAC 정격
정전용량(uF)	직경(mm)	높이(mm)	일반적인 사용
2.5	25	45	천장 선풍기, 테이블 선풍기
6	30	50	배기팬, 소형 워터펌프
15	35	65	세탁기 모터
25	40	70	분할 AC 콘덴서 팬
50	45	85	우물 펌프, 소형 압축기
100	50	105	산업용 송풍기, 대형 펌프 모터

커패시터 라벨을 올바르게 읽기

적절하게 제조된 모든 모터 구동 커패시터는 캔에 직접 4가지 정보(uF 단위의 정전 용량, VAC 단위의 전압 정격, 작동 온도 범위 및 안전/기관 마크)를 인쇄합니다. CBB60 장치의 라벨에는 일반적으로 "35uF 450VAC 50/60Hz"에 가까운 값이 표시되고 그 뒤에 -25C ~ 70C 또는 -40C ~ 85C와 같은 온도 코드가 표시됩니다. 구매하기 전에 이 내용을 올바르게 읽으면 가장 흔히 발생하는 두 가지 현장 오류, 즉 연결된 모터에 대해 잘못된 정전용량을 구매하는 것과 공급 장치에 비해 너무 낮은 정격 전압을 구매하는 것을 방지할 수 있습니다.

공차 코드

대부분의 CBB60 커패시터는 문자 J로 표시된 플러스 또는 마이너스 5%의 허용 오차를 가지고 있지만 일부 경제형 라인은 K로 표시된 플러스 또는 마이너스 10%를 사용합니다. 인쇄된 정격보다 10% 이상 드리프트한 커패시터는 일반적으로 고장난 것으로 간주되며 재사용보다는 교체해야 합니다. 왜냐하면 작은 유효 정전 용량으로 인해 연결된 모터가 더 높은 구동 전류를 끌어오고 측정할 수 있을 만큼 더 뜨겁게 작동하기 때문입니다.

모터에 적합한 커패시터 크기를 선택하는 방법

커패시터 크기 선택은 이전 커패시터가 아닌 모터 명판에서 시작됩니다. 이전에 설치된 커패시터가 이미 잘못된 교체일 수 있기 때문입니다. 명판의 마이크로패럿 값이 있는 경우 명시된 허용 오차 내에서 일치해야 합니다. 일반 팬 및 펌프 모터에서 흔히 볼 수 있는 것처럼 명판에 커패시터 값이 나열되어 있지 않으면 크기 조정은 수십 년간의 현장 데이터를 바탕으로 구축된 표준 참조 범위를 사용하여 모터 마력 및 전압을 따릅니다.

명판에서 공급 전압과 모터 마력을 확인하십시오.
제조업체의 마력-마이크로패럿 차트를 사용하여 정전 용량을 일치시키거나 모터의 원래 사양과 일치하는 경우 고장난 장치에 인쇄된 값을 일치시킵니다.
원래 전압과 같거나 높은 전압 정격을 선택하십시오. 절대 낮지 마십시오.
케이스 크기를 확정하기 전에 터미널 박스 또는 장착 브래킷의 물리적 여유 공간을 확인하십시오.
터미널 유형(빠른 연결 스페이드 탭과 나사 터미널)이 기존 배선 장치와 일치하는지 확인하십시오.

단상 모터에 대해 널리 사용되는 현장 지침은 대략 다음과 같습니다. 25~35와트마다 1uF 230V 공급 시 모터 출력. 단, 이 수치는 모터 설계에 따라 달라지므로 항상 제조업체가 명시한 값을 대체하기보다는 시작 추정치로 취급해야 합니다.

압축기 및 팬 조합을 위한 이중 실행 커패시터 크기

중앙 에어컨 및 열 펌프 응축 장치는 단일 이중 실행 커패시터를 사용하여 하나의 캔에서 압축기와 실외 팬 모터를 모두 제공하는 경우가 많습니다. 이러한 장치에는 C(공통), HERM(압축기/밀폐) 및 FAN으로 표시된 3개의 단자가 있으며 40/5uF 또는 55/7.5uF와 같은 두 개의 정전 용량 값으로 레이블이 지정되어 있습니다. 큰 숫자는 항상 압축기 회로에 해당하고 작은 숫자는 팬 회로에 해당합니다. 연결을 반대로 해도 커패시터가 손상되지는 않지만 두 모터 중 하나가 올바르게 시작되지 않습니다.

주거용 응축 장치용 일반 이중 실행 커패시터 크기 쌍, 370/440VAC 이중 정격
압축기(uF)	팬(uF)	대략. 케이스 직경(mm)	대략. 케이스 높이(mm)
25	3	45	75
35	5	50	85
45	7.5	50	95
55	7.5	55	100

장착 스타일 및 단자 구성

캔 직경과 높이 외에도 커패시터 크기 선택에는 장착 하드웨어 호환성도 포함됩니다. CBB60 커패시터는 여러 가지 장착 스타일로 제공되며, 사용 가능한 브래킷에 대한 장착 스타일이 일치하지 않는 것은 전기 등급이 올바른 경우에도 필드 반환 불만의 가장 일반적인 원인 중 하나입니다.

스터드 마운트: 일반적으로 8mm 또는 10mm 크기의 베이스에 있는 나사형 스터드는 금속 브래킷에 맞고 너트로 고정됩니다. 이는 진동에 노출되는 옥상 및 실외 응축 장치에서 흔히 사용됩니다.
스트랩 마운트: 캔 본체 주변의 금속 밴드 클램프 - 내부 공간이 제한된 소형 팬 및 펌프 모터에서 일반적입니다.
플라잉 리드 또는 스페이드 터미널: 직접 푸시온 와이어 연결을 위한 캔 상단의 빠른 연결 탭은 대부분의 소형 CBB60 장치에 표준으로 적용됩니다.
나사식 터미널: 와이어 게이지가 더 크고 푸시온 탭이 관련 전류에 적합하지 않은 고용량 산업용 장치에서 발견됩니다.

온도, 리플 전류 및 서비스 수명

커패시터 크기와 정격 수명은 열을 통해 연결됩니다. 필름의 모든 마이크로패럿은 AC 리플 전류 하에서 소량의 내부 손실을 생성하며, 이 손실은 캔 표면을 통해 소멸되어야 합니다. 해당 응용 분야에 비해 크기가 작은 커패시터는 더 높은 상대적 리플 전류 밀도에서 작동하고 더 빨리 노화되는 반면, 올바른 크기의 장치는 동일한 열 부하를 더 많은 필름 표면 영역에 분산시키고 동일한 사용 조건에서 더 오래 지속됩니다.

제조업체 테스트 데이터는 일반적으로 CBB60 커패시터를 다음과 같이 평가합니다. 2,000~3,000시간 최대 정격 온도에서 연속 작동이 가능하며, 커패시터가 최대 리플 전류에서 지속적으로 전원이 공급되지 않는 일반적인 주거용 듀티 사이클에서 실제 서비스 수명이 8~15년까지 연장됩니다. 주변 온도는 큰 영향을 미칩니다. 정격 최대 온도보다 10C 올라갈 때마다 예상 커패시터 수명은 일반적으로 대략 절반으로 감소하는 것으로 추정됩니다. 이는 직사광선에 설치된 실외 응축 장치 커패시터가 동일한 크기 및 등급의 실내 장치보다 더 일찍 고장나는 경향이 있는 이유입니다.

커패시터 크기가 잘못 선택되었음을 나타냅니다.

모터에 맞지 않는 크기의 커패시터는 소리 없이 고장나는 경우가 거의 없습니다. 아래 증상은 일반적으로 잘못된 교체품이 설치된 후 며칠에서 몇 주 이내에 나타납니다.

잘못된 커패시터 크기와 관련된 일반적인 현장 증상
증상	크기 조정 오류 가능성 있음
모터가 웅웅거리지만 시동되지 않음	모터 용량이 너무 낮음
모터가 뜨거워지고 전류 소모가 높아집니다.	모터에 비해 정전용량이 너무 높음
몇 주 안에 부풀어오르거나 통풍될 수 있음	공급에 비해 전압 정격이 너무 낮음
시작 시 반복적으로 귀찮은 트립이 발생함	압축기와 팬 값 간의 잘못된 이중 실행 분할

자주 묻는 질문

원본보다 마이크로패럿 정격이 약간 더 높은 CBB60 커패시터를 사용할 수 있습니까?

일반적으로 대부분의 장치에 이미 내장된 ± 5~10% 허용 오차 범위 내에서 약간의 증가는 허용됩니다. 해당 범위를 상당히 초과하면 작동 전류와 모터 열이 증가하므로 모터가 여전히 시동되더라도 권장되지 않습니다.

더 큰 물리적 케이스는 항상 더 높은 마이크로패럿 값인가요?

더 많은 용량을 위해서는 더 많은 필름이 필요하기 때문에 동일한 제조업체의 제품 라인 및 전압 정격 내에서는 일반적으로 그렇습니다. 그러나 케이스 크기는 정격 전압 및 제조업체의 내부 권선 밀도에 따라 달라지므로 공급업체가 동일한 마이크로패럿 값을 갖는 두 커패시터의 캔 크기가 눈에 띄게 다를 수 있습니다.

케이스가 원래 장착 브래킷에 맞지 않을 정도로 크면 어떻게 되나요?

동일한 전기 등급의 타원형 케이스 CBB60 커패시터는 일반적으로 원형 캔이 물리적으로 맞지 않는 경우 직접 대체품으로 사용할 수 있으며, 리드가 적절하게 절연되고 고정되어 있는 경우 원래 브래킷 외부에 확장된 리드가 있는 커패시터를 원격 장착하는 것도 허용되는 현장 관행입니다.

CBB60 커패시터를 취급하기 전에 방전해야 합니까?

예. 작동 커패시터는 모터 회로가 꺼진 후에도 저장된 전하를 유지할 수 있으며, 분리하거나 브래킷에서 제거하기 전에 절연 저항 도구를 사용하여 단자를 통해 방전해야 합니다.

동일한 uF 등급을 가진 두 개의 커패시터의 무게가 때때로 다른 이유는 무엇입니까?

무게 차이는 일반적으로 캔 재질(알루미늄 대 더 가벼운 수지로 채워진 하우징)과 필름 권선의 밀도에서 비롯됩니다. 무게만으로는 전기 성능을 신뢰할 수 있는 지표가 아니며 커패시터 품질을 판단하는 데 사용해서는 안 됩니다.

폴리프로필렌 필름이 CBB60 커패시터의 표준이 된 이유

폴리프로필렌 필름이 저렴한 비용으로 널리 보급되기 전에는 종이 유전체 또는 오일 충전 커패시터가 모터 작동 임무를 수행하는 경우가 많았습니다. 이러한 설계에는 실질적인 단점이 있었습니다. 종이 유전체는 시간이 지남에 따라 습기를 흡수하여 누출 전류를 증가시키고 결과적으로 캔 내부의 열 폭주를 야기한 반면, 오일로 채워진 장치는 더 무겁고 대규모로 제조하는 데 더 많은 비용이 들었으며 밀봉이 저하되면 누출 위험이 있었습니다. 금속화 폴리프로필렌 필름은 자연적으로 수분 흡수에 강하고 넓은 온도 변화에 걸쳐 기계적으로 안정적이며 국부적인 유전체 파괴 후 자가 치유되는 유전체를 제공함으로써 대부분의 문제를 한 번에 해결했습니다.

자가 치유 동작은 주어진 커패시터 크기가 정격 허용 오차 내에서 유지되는 기간에 직접적인 영향을 미치기 때문에 특별한 주의가 필요합니다. 필름의 미세한 약점에 순간적인 전압 스파이크가 발생하면 해당 지점을 둘러싸고 있는 매우 얇은 기화 금속 층이 아주 작은 이벤트로 연소되어 권선의 총 정전 용량을 실질적으로 줄이지 않고 결함을 격리합니다. 종이 또는 표준 오일 유전체로 제작된 커패시터에는 이러한 특성이 없으므로 구형 커패시터의 결함은 사소한 국지적 사건이 아닌 전체 단락으로 확대될 가능성이 훨씬 더 높습니다. 이것이 1990년대 이후 거의 모든 모터 구동 애플리케이션에서 CBB60 스타일 구조가 기존 유전체 유형을 대체한 근본적인 이유 중 하나입니다.

금속화 두께 및 커패시터 크기와의 관계

폴리프로필렌 필름에 증착된 금속층의 두께는 제조업체가 의도적으로 조정하는 변수입니다. 더 얇은 금속층은 결함 지점을 증발시키는 데 더 적은 에너지가 필요하기 때문에 자가 치유 동작을 향상시키지만 권선의 등가 직렬 저항도 높여 리플 전류 하에서 내부 가열을 증가시킵니다. 두꺼운 금속층은 저항과 발열을 낮추지만 자가 치유 현상을 덜 억제합니다. 평판이 좋은 CBB60 제조업체는 각 특정 케이스 크기에 대한 목표 전압 및 정전용량 정격과 이러한 상충관계의 균형을 맞춥니다. 이는 커패시터 크기를 순전히 기하학적 계산으로 처리할 수 없는 이유 중 하나입니다. 370V 장치의 내부 필름 사양은 동일한 정전용량에서 450V 장치의 단순히 축소 버전이 아닙니다.

모터 및 기기 회로에 사용되는 일반적인 CBB 제품군 필름 커패시터 비교
유형	일반적인 경우	주요 임무	공통 정전 용량 범위
CBB60	원형 또는 타원형 알루미늄 캔	지속적인 모터 구동	1.5~100uF
CBB61	편평한 직사각형 수지 블록	천장 팬 속도 및 작동 듀티	1~20uF
CBB65	헤비듀티 라운드 캔	에어컨 압축기 작동	15~60uF
CBB20	작은 방사형 상자	모터 시작/실행이 아닌 오디오 및 전자 필터링	0.001~10uF

올바른 크기의 커패시터를 위한 단계별 설치 지침

올바른 크기의 커패시터라도 잘못된 설치 습관으로 인해 효과가 없거나 위험해질 수 있습니다. 아래 순서는 HVAC, 펌프 및 일반 모터 서비스 작업 전반에 사용되는 표준 현장 실습을 반영합니다.

배선을 만지기 전에 차단기에서 전원을 분리하거나 스위치를 분리하고 미터로 전압이 0인지 확인하십시오.
부분적으로 고장난 커패시터는 여전히 위험한 전하를 보유할 수 있으므로 장치가 이미 방전된 것으로 의심되는 경우에도 절연 방전 도구를 사용하여 단자 전체에 걸쳐 기존 커패시터를 방전하십시오.
특히 C, HERM 및 FAN 터미널을 올바른 새 터미널에 다시 연결해야 하는 이중 실행 커패시터의 경우 분리하기 전에 기존 배선의 사진을 찍거나 라벨을 붙입니다.
장착 브래킷이나 스트랩에서 오래된 커패시터를 제거하고 삽입하기 전에 교체품이 커패시턴스, 전압 정격 및 단자 레이아웃과 일치하는지 확인하십시오.
모터 작동 중에 진동이 발생하여 시간이 지나도 단자 연결이 느슨해지지 않도록 새 커패시터를 브래킷에 고정하십시오.
라벨에 표시된 대로 정확하게 배선을 다시 연결하고, 전원을 복원하고, 엔클로저를 닫기 전에 최소 한 번의 전체 듀티 사이클 동안 모터 시작 및 작동 동작을 관찰하십시오.

방향 및 여유 공간 고려 사항

커패시터 크기는 간과하기 쉬운 방식으로 설치 방향과 상호 작용합니다. 수직으로 장착된 원형 커패시터는 일반적으로 캔 상단에 통풍구 또는 압력 완화 기능이 위쪽을 향하고 장애물이 없는 상태로 설치해야 합니다. 이 기능은 장치가 고장날 경우 내부 압력을 안전하게 방출하도록 설계되었으며 배선이나 인클로저 패널로 차단하면 해당 안전 기능이 상실되기 때문입니다. 수평으로 장착된 장치는 동일한 안전한 방출 경로를 허용하기 위해 통풍구 주변에 충분한 반경 방향 여유 공간이 필요합니다. 이는 커패시턴스가 높아질수록 케이스 직경이 증가함에 따라 더 엄격한 제약이 됩니다.

재사용 전 정격 크기에 따라 커패시터 테스트

라벨에 잘못된 크기나 정격으로 보이는 커패시터가 항상 결함이 있는 것은 아니며, 반대로 물리적으로 손상되지 않은 것처럼 보이는 커패시터가 정격 허용 오차를 훨씬 벗어나 표류할 수 있기 때문에 현장 기술자는 의심되는 커패시터를 비난하기 전에 정기적으로 테스트합니다. 전용 커패시턴스 범위를 갖춘 디지털 멀티미터 또는 특별히 제작된 커패시터 테스터가 이 검사를 위한 표준 도구입니다.

인쇄된 등급에 대한 커패시턴스 측정기 판독값 해석
측정값과 정격 uF	해석
±5~10% 이내	커패시터는 정상적인 허용 오차 내에 있으며 계속 작동할 수 있습니다.
등급보다 10~20% 낮음	조기 저하; 면밀히 모니터링하거나 교체를 계획하세요.
등급보다 20% 이상 낮음	즉시 교체하십시오. 모터가 갑자기 시동되거나 과열될 위험이 있습니다.
제로 또는 개방형 판독	내부 권선이 열리지 않아 커패시터를 교체해야 합니다.

정격 값보다 눈에 띄게 높은 미터 판독값은 덜 일반적이지만 권선 부분 전체에 걸쳐 내부 단락을 나타낼 수 있으며 이는 완전 고장 지점까지 전기적으로 추가된 정전 용량으로 작동합니다. 어느 방향으로든 의미 있는 차이가 있는 판독값은 서비스를 계속하기보다는 교체 근거로 간주해야 합니다.

커패시터 크기 선택에 영향을 미치는 환경 요인

일단 설치 환경을 고려하면 커패시터 크기를 선택하는 것은 순전히 전기적 작업이 아닙니다. 실외 응축 장치, 옥상 장비, 해양 또는 해안 설치는 모두 기본 전기 정격을 넘어서는 물리적 케이스에 대한 추가 요구 사항을 제시합니다.

주변 온도가 높은 위치

실외 주변 온도가 정기적으로 40C를 초과하는 지역에서는 엄격한 전기적 최소값보다 한 단계 더 큰 물리적 크기 등급을 지정하는 것이 일반적인 엔지니어링 관행입니다. 더 큰 필름 표면적이 빡빡한 크기의 장치에 비해 작동 온도 상승을 낮추고 지속적인 열 부하 하에서 예상 서비스 수명을 직접 연장하기 때문입니다.

습한 해안 환경

염분이 함유된 공기는 알루미늄 캔과 단자 하드웨어의 부식을 가속화하여 습기 유입으로부터 내부 필름 권선을 보호하는 씰 무결성을 손상시킬 수 있습니다. 해안 또는 해상용으로 지정된 커패시터는 일반적으로 알루미늄 대신 수지 코팅 또는 전체 플라스틱 재킷 캔 구조를 사용하며, 이 코팅은 장착 간격을 확인할 때 고려해야 하는 전체 케이스 치수에 소량을 추가합니다.

진동이 심한 설치

일부 농업용 펌프 및 산업용 팬 설치를 포함하여 진동 플랫폼에 장착된 모터는 스트랩 장착 장치가 아닌 잠금 와셔로 고정된 스터드 장착 커패시터의 이점을 누릴 수 있습니다. 지속적인 진동으로 인해 스트랩 클램프가 점차 느슨해지고 커패시터 본체가 터미널 리드에 대해 이동하여 결국 캔에서 나오는 지점에서 리드 와이어가 피로해지기 때문입니다.

보관, 유통 기한 및 대량 구매 고려 사항

장비 제조 또는 도매 유통을 위해 대량으로 CBB60 커패시터를 소싱하는 구매자는 전체 크기 및 재고 계획 프로세스의 일부로 보관 조건을 고려해야 합니다. 전해 커패시터와 달리 금속화 폴리프로필렌 필름 장치는 정기적인 개질이 필요하지 않으며 올바르게 보관할 경우 길고 안정적인 보관 수명을 갖지만 보관 습관이 좋지 않으면 커패시터가 설치되기 전에 여전히 성능이 저하될 수 있습니다.

터미널 씰에서 수분 이동을 방지하려면 상대 습도가 약 75% 미만인 건조한 환경에 보관하십시오.
직사광선을 피하고 직사광선에 노출되는 라디에이터나 창고 외부 벽과 같은 열원에서 재고를 멀리 보관하십시오.
서로 다른 마이크로 패럿 정격을 지닌 시각적으로 유사한 두 상자의 커패시터는 바쁜 생산 라인에서 피킹 오류의 일반적인 원인이므로 정전 용량과 케이스 크기별로 재고를 정리하십시오.
오래된 스톡을 먼저 회전시키십시오. 특히 필름 권취 밀도가 더 크고 느린 습기 유입이 작용할 표면적이 상대적으로 더 큰 고용량 장치의 경우 더욱 그렇습니다.

대량 구매 결정의 경우 구매자는 모든 중간 값을 비축하는 대신 제품 라인 전체에 사용되는 가장 일반적인 정전 용량 및 전압 조합을 포괄하는 더 적은 수의 케이스 크기로 표준화하는 경우가 많습니다. 이 접근 방식은 의미 있게 단순화된 재고 관리, 더 적은 재고 유지 단위, 더 높은 주문량에 대해 제조업체의 더 강력한 단위당 가격 책정을 위해 수요가 낮은 모터에 대한 약간의 과잉 사양을 교환합니다.

주요 용어 참조

커패시터 크기를 지정할 때 일반적으로 사용되는 용어집
기간	의미
MFD	마이크로패럿(microfarad)의 이전 약어이며 여전히 uF와 함께 또는 대신에 많은 커패시터 라벨에 인쇄되어 있습니다.
VAC	교류 볼트, 커패시터가 지속적으로 견딜 수 있도록 설계된 정격 전압
리플 전류	정상적인 모터 작동 중에 커패시터를 통해 흐르는 교류 전류, 내부 가열의 주요 원인
유전체	절연 필름 층인 CBB60의 폴리프로필렌은 금속화된 전도성 층을 분리합니다.
자가 치유	완전한 단락 없이 국부적인 유전 결함을 분리하는 금속화 필름의 특성
압력 완화 벤트	실패 중에 내부 압력이 형성되면 안전하게 열리도록 설계된 캔 상단의 점수 또는 양각 부분
이중 실행 커패시터	일반적으로 압축기와 팬에 대한 공통 터미널을 공유하는 두 개의 개별 정전용량 값을 수용하는 단일 캔
