CBB60 커패시터의 수명은 얼마나 됩니까?

CBB60 커패시터는 얼마나 오래 지속됩니까?

CBB60 커패시터의 수명은 일반적으로 다음과 같습니다. 8~12세 일반적인 작동 조건에서는 많은 장치가 열 스트레스, 전압 스파이크 또는 연속적인 고부하 사이클링에 노출되면 더 일찍(보통 5~7년 내에) 고장납니다. 온도와 정격 전압이 제어된 이상적인 실험실 조건에서 일부 CBB60 실행 커패시터는 15년이 넘는 작동 수명을 보여주었습니다. 그러나 실제 설치 환경은 이러한 이상적인 매개변수를 거의 충족하지 못합니다.

CBB60은 단상 AC 모터, 특히 워터 펌프, 공기 압축기, 세탁기 및 수영장 펌프에 널리 사용되는 금속화 폴리프로필렌 필름 커패시터입니다. 그 역할은 모터를 효율적으로 시작하고 작동하는 데 필요한 위상 변이를 제공하는 것입니다. AC 전압 하에서 지속적으로 작동하기 때문에 성능 저하가 점진적이지만 불가피합니다.

CBB60 커패시터의 수명을 이해하는 것은 유지 관리 일정, 비용 관리 및 예상치 못한 모터 고장을 방지하는 데 중요합니다. 고장난 커패시터는 모터를 정지시킬 뿐만 아니라 모터 권선이 과열되어 소손되어 10달러짜리 부품 교체 비용이 200달러 모터 수리 비용으로 바뀔 수 있습니다.

어떤 요인이 결정하는가 CBB60 커패시터 수명

CBB60 실행 커패시터의 지속 시간을 제어하는 단일 요소는 없습니다. 수명은 열 스트레스, 전압 노출, 습도 및 사용 패턴의 누적 결과입니다. 다음은 가장 중요한 변수입니다.

작동 온도

온도는 CBB60 커패시터에 작용하는 가장 파괴적인 힘입니다. 대부분의 CBB60 커패시터의 최대 작동 온도 정격은 다음과 같습니다. 70°C , 일부 프리미엄 변형은 85°C 또는 심지어 105°C 등급입니다. 커패시터 성능 저하에 대한 Arrhenius의 경험 법칙에 따르면 작동 온도가 10°C 상승할 때마다 커패시터 수명이 대략 절반으로 줄어듭니다. 주변 온도 40°C에서 12년 동안 설계된 장치는 50°C 환경에서는 6년, 60°C에서는 3년만 지속됩니다.

더운 기후의 실외 펌프 적용은 특히 취약합니다. 직사광선에 장착되거나 통풍이 잘 되지 않는 모터 하우징 내부에 장착된 커패시터는 대기 온도보다 20~30°C 높은 주변 온도를 경험할 수 있으며 이로 인해 수명이 크게 단축될 수 있습니다.

정격 전압과 실제 작동 전압 비교

CBB60 커패시터의 정격은 일반적으로 다음과 같습니다. 250VAC 또는 450VAC . 정격 전압 상한선 또는 그 부근에서 커패시터를 지속적으로 작동하면 유전체 필름 성능 저하가 가속화됩니다. 과도 전압(스위칭, 번개 또는 그리드 불안정으로 인해 발생하는 스파이크)은 필름 층 내에서 부분 방전을 발생시켜 즉각적인 고장을 일으키지 않고도 유전체 재료를 점차적으로 침식시킬 수 있습니다.

230V 시스템에 450VAC 정격 CBB60을 설치하면 동일한 애플리케이션에서 250VAC 장치를 사용하는 것에 비해 서비스 수명을 의미 있게 연장하는 상당한 전압 여유가 제공됩니다.

듀티 사이클 및 시작 주파수

하루 50회 기동 및 정지하는 펌프에 사용되는 CBB60 커패시터는 8시간 동안 계속 작동하는 모터에 사용되는 것보다 훨씬 더 많은 스트레스를 받습니다. 각 시작 사이클에는 돌입 전류 서지 및 열 순환이 발생합니다. 압력 탱크 우물 펌프 또는 타이머가 있는 수영장 시스템과 같은 고주파 시작 애플리케이션은 커패시터를 고갈시킬 수 있습니다. 3~5년 , 정격 수명에 관계없이.

습도 및 환경 노출

커패시터 하우징으로 습기가 유입되면 내부 필름과 리드 연결이 전기화학적 부식됩니다. 수영장 펌프 모터, 관개 시스템, 실외 압축기 등 습한 환경에 사용되는 CBB60 커패시터에는 적절한 IP 등급 인클로저가 필요합니다. 적절한 밀봉이 없으면 습기로 인해 건조한 실내 설치에 비해 수명이 30~50% 단축될 수 있습니다.

제조 품질 및 정전 용량 허용 오차

모든 CBB60 커패시터가 동일한 표준으로 제조되는 것은 아닙니다. 검증되지 않은 공급업체의 예산 단위에서는 더 얇은 유전체 필름, 낮은 순도의 폴리프로필렌 및 ​​낮은 등급의 최종 스프레이 금속화를 사용하는 경우가 많습니다. 이러한 장치는 2~3년 내에 노화의 주요 지표인 상당한 정전 용량 드리프트를 보이기 시작할 수 있습니다. 정전 용량 허용 오차가 ±5%이고 UL/TÜV 인증을 받은 프리미엄 CBB60 커패시터는 일반적으로 허용 오차가 ±10% 이상인 인증되지 않은 대체 제품보다 훨씬 오랫동안 안정적인 성능을 유지합니다.

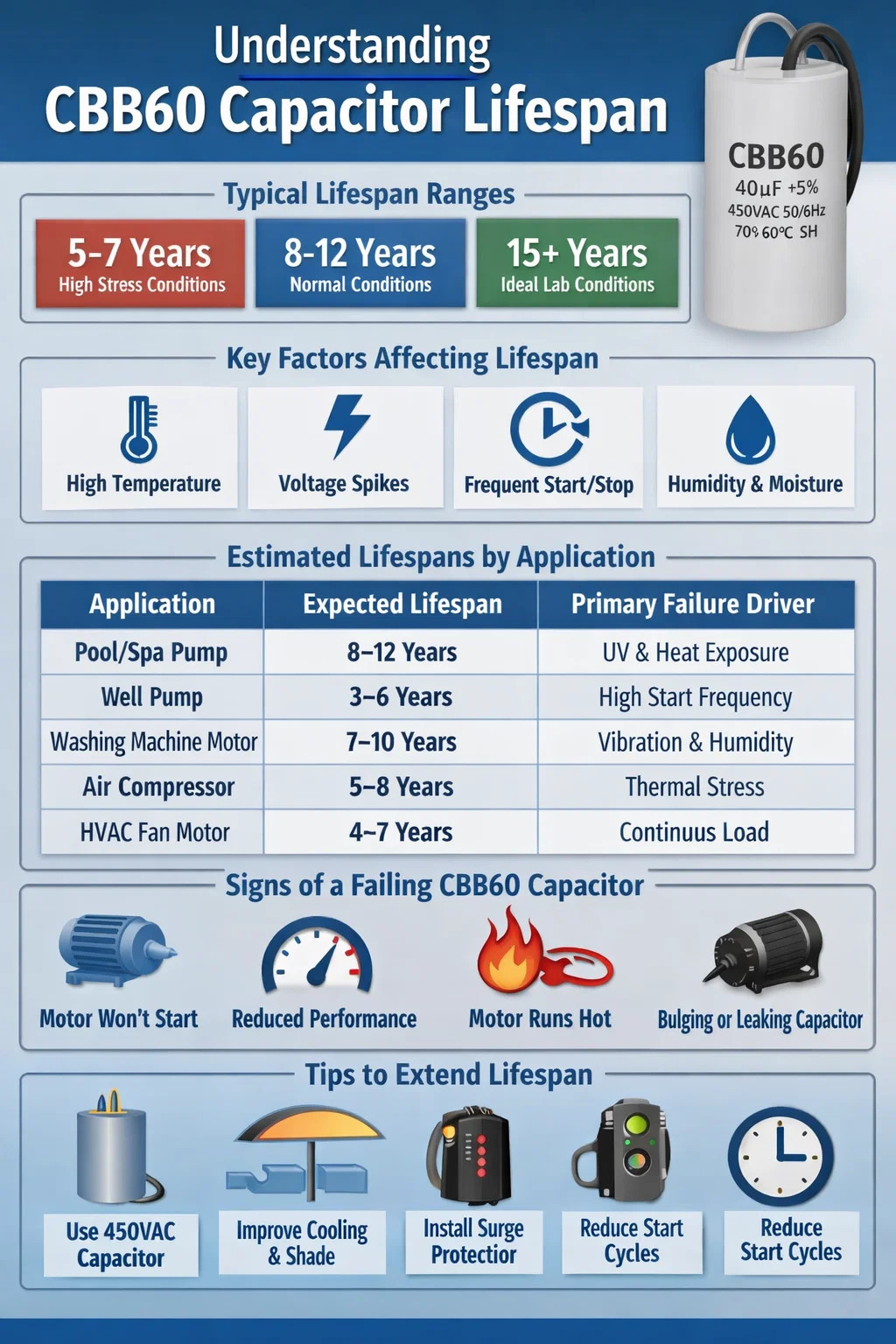

애플리케이션 유형별 CBB60 커패시터 수명

애플리케이션에 따라 CBB60 실행 커패시터는 다양한 스트레스 프로필을 받게 됩니다. 아래 표에는 일반적인 사용 사례 전반에 걸쳐 예상되는 실제 수명이 요약되어 있습니다.

CBB60 커패시터에 오류가 있거나 이미 오류가 발생했음을 나타내는 신호

CBB60 실행 커패시터는 점차적으로 성능이 저하되므로 초기 증상을 놓치기 쉽습니다. 모터가 완전히 시동을 거부할 때쯤에는 이미 모터 권선에 상당한 응력이 가해졌을 수 있습니다. 조기 경고 징후를 인식하면 2차 손상이 발생하기 전에 사전에 교체할 ​​수 있습니다.

모터 문제 또는 시동 실패

가장 확실한 증상. 큰 소리가 나지만 회전하지 않는 모터 또는 여러 번 시도한 후에만 시동되는 모터는 거의 항상 약하거나 데드런 커패시터를 처리하는 것입니다. 펌프 응용 분야에서 이는 종종 물 흐름 없이 펌프에서 윙윙거리는 소리가 나는 것으로 나타납니다.

모터 성능 또는 속도 감소

정전 용량이 크게 손실된(예: 정격 25μF에서 18μF로 떨어진) 커패시터를 사용하면 모터를 시작할 수 있지만 토크와 효율이 감소할 수 있습니다. 펌프는 눈에 띄게 적은 압력이나 유속을 전달할 수 있습니다. 공기 압축기는 작동 압력에 도달하는 데 더 오랜 시간이 걸릴 수 있습니다. 이러한 성능 저하는 실제 원인이 커패시터 성능 저하인 경우 기계적 마모로 인해 발생하는 경우가 많습니다.

모터가 과열됨

고장난 CBB60 커패시터로 인해 모터는 감소된 위상 변이 효율을 보상하기 위해 더 높은 전류를 소비하게 됩니다. 이러한 과잉 전류는 모터 온도 상승으로 나타납니다. 일반적으로 만졌을 때 따뜻했던 모터 하우징이 너무 뜨거워져 잡을 수 없을 경우 모터 베어링이나 권선에 결함이 있다고 가정하기 전에 커패시터를 확인하십시오.

커패시터에 보이는 물리적 손상

커패시터를 직접 검사하십시오. 실패의 주요 시각적 지표는 다음과 같습니다.

• 부풀어오르거나 변형된 플라스틱 케이스
• 하우징의 균열 또는 균열
• 단자 주변 변색 또는 탄 자국
• 기름진 잔류물 또는 누출(필름 커패시터에서는 드물지만 극단적인 고장이 발생할 수 있음)
• 부식되거나 느슨한 단자 연결

이러한 물리적 징후는 모터가 현재 작동하는지 여부에 관계없이 커패시터를 즉시 교체해야 함을 나타냅니다.

공차를 벗어난 정전 용량 측정

최종 테스트. 정전 용량 기능이 있는 디지털 멀티미터나 전용 커패시터 테스터를 사용하여 실제 정전 용량을 측정하고 라벨에 인쇄된 정격 값과 비교하십시오. 다음보다 큰 값을 읽는 커패시터 정격값보다 10% 낮음 성능이 저하된 것으로 간주하여 교체해야 합니다. 20% 이상 낮은 수치는 모터 성능 문제를 거의 확실하게 설명합니다. 예를 들어, 22μF를 읽는 30μF CBB60은 유효 서비스 수명을 훨씬 넘었습니다.

CBB60 실행 커패시터를 올바르게 테스트하는 방법

CBB60 커패시터 테스트는 올바른 도구와 안전 예방 조치를 통해 간단합니다. 커패시터는 전하를 저장하므로 취급하기 전에 안전하게 방전해야 합니다.

단계별 테스트 절차

1. 모터의 전원을 분리하고 60초 이상 기다립니다.
2. 20,000옴 저항을 터미널 전체에 짧게 연결하여 커패시터를 방전시키십시오. 절대로 직접 단락시키지 마십시오.
3. 전선을 분리하여 회로에서 커패시터를 제거합니다.
4. 멀티미터를 커패시턴스 모드(μF)로 설정합니다.
5. 미터 프로브를 커패시터 단자에 연결합니다(AC 필름 커패시터의 경우 극성은 중요하지 않음).
6. 측정된 값을 읽고 커패시터 라벨에 인쇄된 정격과 비교하십시오.
7. 측정값이 정격값보다 10% 이상 낮으면 교체하세요.

40μF CBB60의 경우 허용 가능한 범위는 일반적으로 다음과 같습니다. 36~44μF . 33μF 신호 저하 판독. 15μF 판독값은 거의 전체 커패시터 오류를 나타냅니다.

일부 HVAC 기술자 및 모터 전문가는 유전체 필름이 오래됨에 따라 증가하는 등가 직렬 저항(ESR)도 테스트합니다. 수용 가능한 커패시턴스를 갖춘 장치에서도 높은 ESR은 여전히 ​​성능 문제를 일으킬 수 있습니다. 하지만 이 테스트에는 표준 멀티미터가 아닌 전용 ESR 미터가 필요합니다.

CBB60 커패시터의 수명을 연장하는 방법

몇 가지 간단한 방법을 통해 CBB60 커패시터의 서비스 수명을 의미 있게 연장하고, 교체 비용을 연기하고, 계획되지 않은 가동 중지 시간을 줄일 수 있습니다.

전압을 과대평가하다

230V 애플리케이션의 경우 250VAC 장치 대신 450VAC 정격 CBB60을 사용하십시오. 추가 전압 헤드룸은 유전 응력을 극적으로 감소시킵니다. 비용 차이는 최소화되며(일반적으로 1~3달러), 수명 혜택은 몇 년 단위로 측정할 수 있습니다.

열 관리 개선

가능하다면 모터와 커패시터를 그늘지고 통풍이 잘 되는 곳에 설치하십시오. 실외 펌프 모터 위에 간단한 셰이드 커버를 추가하면 주변 온도를 10~15°C까지 낮출 수 있으며, 이는 Arrhenius 관계에 따라 커패시터의 기능 수명을 두 배로 늘릴 수 있습니다. 모터 인클로저에 공기 흐름이 적절하고 열을 가두는 절연재로 포장되어 있지 않은지 확인하십시오.

서지 보호기 또는 배리스터 사용

MOV(금속 산화물 배리스터) 또는 모터 업스트림 전체 회로 서지 보호기를 설치하면 과도 전압으로부터 CBB60을 보호할 수 있습니다. 이는 뇌우가 자주 발생하거나 전력망 전력이 불안정한 지역에서 특히 중요합니다. MOV는 전압 스파이크가 커패시터의 유전막에 압력을 가하기 전에 이를 고정합니다.

불필요한 시작 주기 줄이기

우물 펌프 시스템의 경우 압력 탱크 용량을 늘리면 일일 시작 주기 수가 줄어듭니다. 적절한 크기의 압력 탱크는 일일 시동을 80회에서 20회 미만으로 줄여 커패시터 수명을 크게 연장할 수 있습니다. 수영장 펌프의 경우 여러 번의 짧은 주기보다는 긴 단일 주기를 실행하면 동일한 이점을 얻을 수 있습니다.

사전 교체 예약

고장이 날 때까지 기다리지 말고 예방 일정에 따라 CBB60 커패시터를 교체하십시오. 듀티 사이클이 높은 애플리케이션의 경우 5년마다 교체하는 것이 현명합니다. 계절용 펌프의 경우 8~10년마다. CBB60 커패시터의 가격은 일반적으로 $5와 $25 커패시턴스 및 정격 전압에 따라 - 모터 권선 수리 비용 또는 커패시터 고장으로 인한 전체 모터 교체 비용의 일부입니다.

교체용 CBB60 커패시터 선택

고장난 CBB60을 교체할 때 사양을 올바르게 일치시키는 것이 중요합니다. 잘못된 커패시턴스 값을 사용하면(약간이라도) 모터 시동 토크와 작동 효율에 영향을 미칩니다. 크기가 작은 전압 정격을 사용하면 새 장치가 조기에 고장날 위험이 있습니다.

일치하는 주요 사양

• 정전용량(μF): 정확히 일치하거나 원래 값의 ±5~10% 이내를 유지해야 합니다. 일반적인 CBB60 값 범위는 1μF~100μF입니다. 모터 제조업체의 사양을 참조하지 않고 다른 값으로 대체하지 마십시오.
• 정격 전압(VAC): 원래 등급과 같거나 그 이상이어야 합니다. 230V 시스템에서 250VAC에서 450VAC로 업그레이드하는 것이 허용되며 유익합니다.
• 빈도: 그리드 주파수에 따라 50Hz 또는 60Hz 호환성을 확인하세요.
• 물리적 크기: 교체품은 커패시터 장착 브래킷에 물리적으로 맞아야 합니다. CBB60 커패시터는 다양한 크기의 타원형, 원형, 직사각형 하우징으로 제공됩니다.
• 온도 등급: 더운 환경의 경우 표준 70°C가 아닌 85°C 또는 105°C 등급의 장치를 선택하십시오.
• 인증: 최소 품질 보증 지표로 UL, CE 또는 TÜV 표시를 찾으십시오.

가장 저렴한 옵션을 구매하려는 유혹을 피하십시오. 매우 저렴한 가격으로 판매되는 브랜드가 없는 CBB60 커패시터는 종종 1~2년 내에 허용 오차를 벗어나는 정전 용량 값을 가지므로 오류 주기가 빠르게 다시 시작됩니다. Vishay, Kemet, Epcos 또는 Shengye와 같은 인정받은 제조업체의 고품질 장치에 투자하면 더 나은 신뢰성과 실제 8~12년의 서비스 수명을 제공합니다.

CBB60과 기타 실행 커패시터 유형 비교: 수명 비교 방법

CBB60은 금속화 폴리프로필렌 필름 커패시터입니다. 다른 기술과 비교하는 방법을 이해하면 기대 수명을 맥락화하는 데 도움이 됩니다.

CBB60의 폴리프로필렌 필름 구조는 기존의 전해 또는 기름으로 채워진 종이 커패시터에 비해 수명이 상당히 연장되었습니다. 주요 기능 — 자가 치유 능력 - 전압 스파이크로 인한 사소한 절연 파괴가 얇은 금속층의 국부적인 기화를 통해 자동으로 복구되어 다른 커패시터 유형을 영구적으로 파괴하는 이벤트 후에도 커패시터가 계속 작동할 수 있음을 의미합니다.

일반적인 CBB60 커패시터 오류 모드 설명

CBB60 커패시터의 고장 원인을 이해하면 수명 종료를 예측하고 점진적인 성능 저하와 갑작스러운 치명적인 고장을 구별하는 데 도움이 됩니다.

점진적인 용량 손실

가장 일반적인 실패 모드. 수년간 작동하면서 금속화된 폴리프로필렌 필름은 전기화학적 분해가 서서히 진행됩니다. 금속화 층(일반적으로 알루미늄 또는 아연)은 점차적으로 산화되어 필름 가장자리에서 안쪽으로 물러나며, 이로 인해 유효 플레이트 면적이 감소하고 이에 따라 정전 용량도 감소합니다. 이 과정은 열로 인해 가속화됩니다. 25μF에서 수명을 시작하는 CBB60은 뜨거운 환경에서 5년 후에는 22μF로, 10년 후에는 18μF로 표류할 수 있습니다.

개방 회로 오류

CBB60은 페일오픈 시 정전용량이 0입니다. 모터는 위상 변이 지원을 받지 못하며 일반적으로 시동을 거부하거나 과도한 윙윙거림으로 인해 매우 느리게 시동됩니다. 개방형 고장은 종종 내부 리드 연결의 피로 균열, 단자 부식 또는 너무 많은 과도 전압 이후 자가 치유 예비 용량의 완전한 고갈로 인해 발생합니다.

단락 오류

덜 일반적이지만 더 위험합니다. 단락된 CBB60은 AC 공급 장치 전체에 낮은 저항 경로를 생성하여 몇 초 내에 회로 차단기를 트립하거나 배선을 손상시키거나 모터 시동 권선을 파괴할 수 있는 매우 높은 전류를 끌어옵니다. 필름 커패시터의 단락 오류는 자가 치유 메커니즘을 압도하고 유전체 필름을 통해 영구 전도성 경로를 뚫는 치명적인 과전압 이벤트(낙뢰, 심각한 전력 서지)로 인해 가장 자주 발생합니다.

열 폭주

커패시터가 노후화됨에 따라 ESR이 증가하여 내부 열 발생이 발생하는 특정 고장 경로는 성능 저하를 더욱 가속화하고 결과적으로 더 많은 열을 발생시킵니다. 이 긍정적인 피드백 루프는 빠른 실패 진행을 유발할 수 있습니다. 이는 온도 정격 한도 근처에서 이미 작동 중인 커패시터에서 가장 일반적입니다. 열 폭주로 인해 종종 고장난 장치에서 볼 수 있는 특징적인 부풀어오르거나 갈라진 하우징이 생성됩니다.

CBB60 커패시터에 대한 유지 관리 일정 권장 사항

CBB60 실행 커패시터의 사전 유지 관리는 간단하며 검사당 15분 미만이 소요됩니다. 시간 투자는 예상치 못한 장비 고장으로 인한 비용 및 중단에 비해 훨씬 적습니다.

연간 검사(모든 적용 분야)

• 물리적 손상, 변형, 변색 여부를 육안으로 검사합니다.
• 단자 연결부가 부식되거나 느슨해졌는지 확인하세요.
• 모터 시동 동작이나 성능의 변화를 확인하십시오.
• 인클로저 환기가 방해받지 않는지 확인하십시오.

3년마다(고부하 작업 또는 실외 작업)

• 멀티미터로 정전용량을 측정하고 값을 기록합니다.
• 정격값과 비교 - 사양보다 10% 이상 낮으면 교체
• 추세 추적: 3년 전 24μF(정격 25μF)였지만 현재는 21μF인 장치가 예상보다 빠르게 저하되고 있습니다.

예방적 교체 일정

• 유정 펌프 및 고주기 응용 분야: 매회 교체 4~5년
• 수영장 펌프 및 계절별 장비: 매일 교체 7~8세
• 사용량이 적은 실내 응용 분야: 매 교체 10년 또는 표류의 첫 징후가 나타나면
• 상업용 HVAC 시스템: 압축기 또는 모터 정비 일정에 맞춰 교체를 조정합니다.

커패시터 설치 날짜와 시간 경과에 따른 측정된 정전 용량 값의 로그를 유지하는 것은 여러 펌프 또는 모터 시스템을 감독하는 시설 관리자에게 효과적인 방법입니다. 일련의 장비 전반에서 패턴 인식을 통해 커패시터에 가장 어려운 설치 환경을 신속하게 파악하여 냉각 또는 보호를 목표로 개선할 수 있습니다.
